Что нужно чтобы запустить шаговый двигатель

Управление шаговым двигателем с помощью Arduino и потенциометра

Шаговые двигатели с каждым годом приобретают все большую популярность в мире электроники поскольку именно они обеспечивают превосходную точность позиционирования различных механизмов. В этой статье мы рассмотрим подключение одного из самых распространенных шаговых двигателей 28-BYJ48 к плате Arduino при помощи модуля ULN2003 и управление им с помощью потенциометра.

В нашей предыдущей статье про подключение шагового двигателя к плате Arduino мы управляли углом его поворота из она монитора последовательной связи, в этом же проекте мы будем управлять поворотом шагового двигателя вращая ручку потенциометра. Если мы будем вращать ручку потенциометра по часовой стрелке, то и шаговый двигатель будет поворачиваться по часовой стрелке, а если мы ручку потенциометра будем поворачивать против часовой стрелки – то и шаговый двигатель будет вращаться против часовой стрелки.

Я давеча задумался, есть драйвер uln2003 и шаговики от дисководов, можно ли их задружить? Конечно ясно, что uln2003 подходит только для униполярных движков(или биполярных только без реверса), но если сделать обвес?

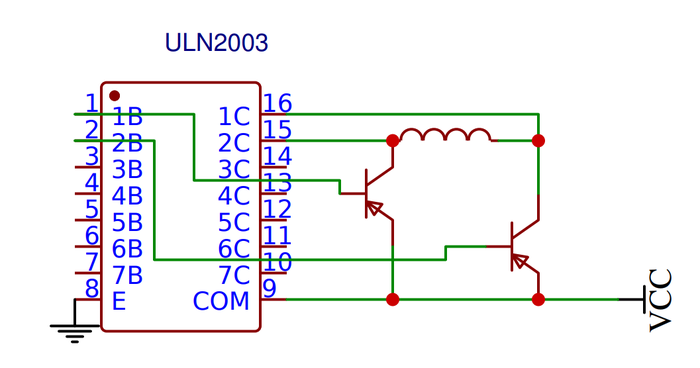

Взяв за основу полный мост и безжалостно его обрезав, я получил такую вот схемку питания одной обмотки.

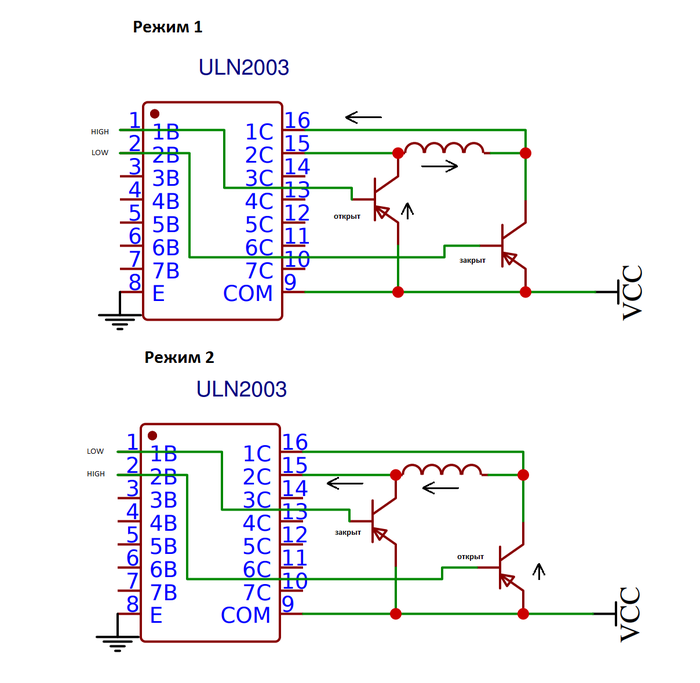

Попытаюсь проиллюстрировать режимы работы схемы. Сорри за мелкие буквы.

В итоге хотелось бы услышать, какие в этой схеме есть недочёты? Ну, не считая того, что высокий логический уровень на обоих пинах угробит uln-ку к чертям собачьим.
Короче, жду суровой критики 🙂
