Дэу нексия замена ремня грм

Замена ремня ГРМ Daewoo Nexia 8 клапанов

Замена ГРМ Дэу Нексия 8 клапанов производится раз в 40 тысяч километров. Кроме ремня ГРМ требуется производить замену роликов ГРМ. При этом у Daewoo Nexia после 2008 года водяной насос (помпа) является непосредственным участником привода ремня ГРМ. Мало того с помощью помпы происходит натяжка ремня ГРМ. Если состояние помпы вызывает сомнение, то вместе с ремнем лучше поменять и водяной насос (помпу).

Игнорировать замену ремня не стоит, поскольку в случае его обрыва обязательно загнет клапана, а это уже довольно дорогой и серьезный ремонт. Далее подробная инструкция по замене ремней ГРМ Дэу Нексия с фотографиями.

Замена ремня ГРМ Дэу Нексия 8 клапанов

Для проверки состояния ремня привода ГРМ снимаем воздушную резонансную камеру 2 впускного тракта ослабив затяжку хомута 1 и отвернув саморез 3 крепления камеры к впускному трубопроводу.

Головкой «на 10» отворачиваем четыре болта крепления верхней передней крышки привода ГРМ и отводим верхнюю переднюю крышку от задней. Смотрим фото ниже.

Включаем в коробке пятую передачу и вывешиваем правое переднее колесо. Вращая колесо по часовой стрелке, проворачиваем коленчатый вал и проверяем состояние ремня привода ГРМ.

Для замены ремня привода ГРМ снимаем воздушный фильтр. Снимаем ремень привода генератора и насоса гидроусилителя руля. Снимаем шкив насоса гидроусилителя руля и ослабляем затяжку болтов крепления насоса к блоку цилиндров.

Дальнейшие операции по замене ремня привода ГРМ для наглядности показываем на демонтированном двигателе.
Головкой на «на 10» отворачиваем четыре болта крепления верхней передней крышки привода ГРМ и снимаем крышку.

Демонтируем насос гидроусилителя рулевого управления.

Высокой головкой «на 17» проворачиваем коленчатый вал по часовой стрелке за болт крепления шкива привода вспомогательных агрегатов. Совмещаем метки на зубчатом шкиве распределительного вала с прорезью на задней крышке привода ГРМ Дэу Нексия.

При этом метка на шкиве привода вспомогательных агрегатов (расположена между 5-м и 6-м зубьями, отсчитанными по часовой стрелке от площадки без зубьев) должна находиться напротив указателя на нижней передней крышке привода ГРМ.

Высокой головкой «на 17» отворачиваем болт крепления шкива привода вспомогательных агрегатов. Чтобы удержать коленчатый вал от проворачивания, помощник должен включить пятую передачу и нажать на педаль тормоза. Если при этом отвернуть болт крепления шкива не удается из-за проворачивания коленчатого вала, то стопорим маховик.

Вынимаем болт с шайбой и снимаем шкив привода вспомогательных агрегатов. Еще раз проверяем совпадение установочной метки на зубчатом шкиве распределительного вала с прорезью на задней крышке привода ГРМ. При правильно установленных фазах механизма газораспределения метка на зубчатом шкиве коленчатого вала должна располагаться напротив прорези на задней крышке привода ГРМ Daewoo Nexia.

Головкой «на 10» отворачиваем три болта крепления нижней передней крышки привода ГРМ и снимаем крышку.

Ослабляем натяжение ремня привода газораспределительного механизма, поворачивая отверткой по часовой стрелке подпружиненную подвижную планку ролика до тех пор, пока отверстие в ней не будет совмещено с отверстием в кронштейне ролика и вставляем в оба отверстия штифты диаметром 4,0-4,5 мм (например, хвостовик сверла или винт).

Снимаем ремень с зубчатых шкивов распределительного и коленчатого валов и насоса охлаждающей жидкости.

Головкой «на 12» отворачиваем болт крепления натяжного ролика и снимаем ролик.

Устанавливаем новый ролик в обратной последовательности.

Перед установкой ремня убеждаемся в совмещении установочных меток на зубчатых шкивах коленчатого и распределительного валов и соответствующих прорезей на задней крышке привода ГРМ. В этом положении надеваем ремень на зубчатый шкив коленчатого вала. Заводим заднюю ветвь ремня за натяжной ролик и надеваем ремень на шкивы насоса охлаждающей жидкости и распределительного вала, исключив провисание передней ветви ремня.

Вынимаем штифт из отверстий подвижной планки и кронштейна натяжного ролика. Устанавливаем шкив привода вспомогательных агрегатов и заворачиваем болт его крепления. Поворачиваем за болт крепления шкива коленчатый вал на два оборота по часовой стрелке. Если при этом указатель 1 подвижной планки натяжного ролика совместился с выемкой 2 на кронштейне (для наглядности фото показано на снятом натяжном ролике), то натяжение ремня привода ГРМ в норме.

Если натяжение ремня не в норме, то проводим дополнительную регулировку натяжения ремня с помощью насоса охлаждающей жидкости. Шестигранником «на 5» ослабляем затяжку трех винтов крепления насоса охлаждающей жидкости. На фото указаны стрелочками.

Натяжение ремня привода ГРМ изменяется при повороте корпуса насоса в гнезде блока цилиндров.

Повернуть насос можно ключом «на 41» (длиной не более 150 мм) за шестигранник, выполненный на корпусе насоса.

При отсутствии такого ключа можно самостоятельно изготовить из металлической пластины специальное приспособление.

Устанавливаем приспособление таким образом, чтобы его лапки плотно охватили шестигранник насоса, и пользуемся приспособлением как рычагом.

Насос за шестигранник также можно повернуть раздвижными пассатижами.

Поворачиваем корпус помпы против часовой стрелки до момента совмещения указателя подвижной планки натяжного ролика с выемкой на кронштейне ролика. В этом положении затягиваем винты крепления насоса охлаждающей жидкости. Поворачиваем коленчатый вал по часовой стрелке на два оборота и проверяем совпадение установочных меток валов. При необходимости повторяем операцию. Убеждаемся в отсутствии течи из-под насоса охлаждающей жидкости. Если требуется, заменяем уплотнительное кольцо корпуса насоса. Дальнейшую сборку проводим в обратной последовательности.

От простого к сложному: замена ременного привода ГРМ на Daewoo Nexia

  • Техника замены ремня ГРМ на шестнадцатиклапанных моторах Дэу Нексия: А15MF и F16D3
  • Особенности смены ремня ГРМ на восьмиклапанных моторах G15MF и A15SMS
  • Общие замечания
  • Коротко о смене ремня на различных моторах Daewoo Nexia
  • Замена ГРМ Видео:

риски Дорестайлинговое поколение Daewoo Nexia, спроектированное на основе Opel Kadett, оснащалось 1,5-литровыми моторами G15MF (8 клапанов, 75 л.с.) и А15MF (16 клапанов, 85 л.с.). Обновленная в 2008 году генерация комплектуется иными силовыми установками: A15SMS (8 valve, 80 л.с.) и F16D3 (16 valve, 109 л.с.).

Сроки, инструмент, первоначальные задачи

Производителем четко оговорено, что на Дэу Нексия замена ремня ГРМ должна производиться через каждые 80 000 км. пробега. Досрочная смена может быть вызвана наличием:

  • следов подгорания;
  • обнаженных нитей корда;
  • расслоений, разлохмачиваний;
  • следов масла.

Пренебрегать операцией не стоит: обрыв ремня приводит к внезапной встрече клапанов и поршней, приводящей к дорогому ремонту.

Перечень рабочего инструментария формируется в основном на базе стандартных приспособлений:

  • набор рожковых ключей;
  • комплект торцевых головок с воротками и удлинителями;
  • набор шестигранников;
  • отвертки;
  • пассатижи;
  • ключ на «41».

Первостепенная задача исполнителя – открыть доступ к защитному кожуху ГРМ:

  • снять корпус воздушного фильтра, отсоединив аналоговые и цифровые коммуникации и открутив головкой на «10» три болта крепления устройства;
  • зажать ручник, вывесить и снять правое переднее колесо, используя дополнительные приспособления, предохраняющие авто от движения;
  • демонтировать глушитель шума, расположенный в правом крыле;
  • снять правый грязезащитный щиток;
  • изъять гофру, транспортирующую воздух вместе с дополнительным глушителем шума и патрубком вентиляции картера;
  • ослабив натяжной ролик, удалить ремень компрессора климатической установки;
  • снять ремень ГУР и генератора, ослабив крепления последнего.

Техника замены ремня ГРМ на шестнадцатиклапанных моторах Дэу Нексия: А15MF и F16D3

Сняв с фиксатора шланг подачи тосола к дроссельному узлу, и удалив его из рабочей области, необходимо приступить к демонтажу шкива насоса ГУР. Для этого следует открутить три болта крепления на «12», одновременно стопоря диск от поворота вторым ключом или вставленной между ступицей шкива и болтом отверткой. Изъять диск, отжав мотор к левому борту.

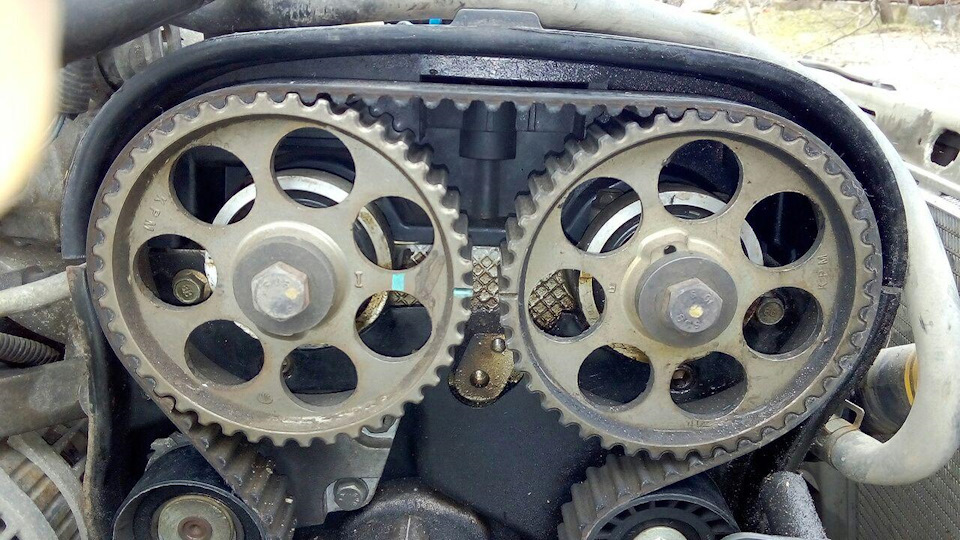

Ключевыми этапами замены ремня ГРМ на моторах Дэу Нексия с двумя распредвалами являются:

  • совмещение меток на шкивах распределительных валов проворотом колевала по часовой стрелке головкой на «17» за болт крепления шкива или вращением тормозного диска (гайки ступичного подшипника) при включенной 5-й передаче;
  • демонтаж шкива коленвала, передающего мощность на вспомогательные агрегаты;
  • проверка совпадения нижних меток «шестерня коленвала-задняя крышка ГРМ»$
  • удаление нижнего переднего корпуса ГРМ (отстегнуть защелку и выкрутить головкой на «10» три болта);
  • изъятие насоса гидроусилителя руля (демонтировать подводящие коммуникации и выкрутить ключом на «12» два болта, фиксирующих агрегат на блоке цилиндров);
  • ослабление натяжения ремня, обеспечивающееся поворотом корпуса насоса системы охлаждения;
  • демонтаж ремня ГРМ;
  • снятие натяжного устройства (отвернуть головкой на «12» три болта);
  • изъятие опорного ролика (отвернуть болт головкой на «14»);
  • установка новых элементов ГРМ и диагностика системы.

Осуществить демонтаж шкива вспомогательных механизмов можно лишь при неподвижном коленвале:

  • включить 5-ю передачу и зажать тормоз (нужен помощник);
  • обездвижить маховик, вставив отвертку между зубьями маховика через колодец картера (нужна посторонняя помощь);
  • застопорить маховик через овальное окно в поддоне картера: вставить втулку диаметром около 6 мм в одно из резьбовых отверстий, фиксирующих болты корзины сцепления с обратной стороны (в случае отсутствия помощника).

При замене ремня ГРМ на двигателях Дэу Нексия имеют место манипуляции с насосом СОД:

  • ослабить шестигранником на «5» затяжку трех винтов (один находится рядом с креплением генератора, два других – в задней крышке ГРМ;
  • раздвижным ключом на «41» или пассатижами провернуть корпус против часовой стрелки.

Не допустить утечку тосола через уплотнительный элемент насоса можно лишь тщательным подбором момента ослабления трех болтов крепления насоса, достаточного для прокрутки агрегата одним из вспомогательных приспособлений.

Перед установкой нового ремня необходимо:

  • проверить помпу на предмет отсутствия течи, люфтов, шумов и заеданий при вращении, при необходимости – заменить;
  • смонтировать новое натяжное устройство;
  • установить свежий опорный ролик;
  • совместить метки на шкивах распредвалов и шестерне коленвала.

Ремень надевается в последовательности:

  • смонтировать на шкив коленвала;
  • натянуть ремень;
  • завести одну часть за опорный ролик;
  • вторую часть одеть на помпу и завести за ролик натяжного устройства;
  • одеть на распредвалы, исключив провисание.

комплект Натяжка ремня производится вращением насоса тосола по часовой стрелке. Натягивать следует до момента совмещения подвижного щупа натяжного устройства с неподвижным, после чего зажать три болта помпы шестигранником на «5».

К сведению. По взаимному расположению щупов дается тривиальная оценка натяжению ремня: подвижный смещен относительно неподвижного по часовой стрелке – недостаточное усилие; в обратную сторону – перетянут.

После замены ремня ГРМ следует проверить фазы двигателя Дэу Нексия, провернув на два оборота коленвал при включенной 5-й передаче. Вновь совпавшие метки, должное усилие натяжения и отсутствие потеков антифриза в месте расположения помпы свидетельствуют о правильно произведенной замене. Дальнейшие действия проводятся в обратной последовательности.

Особенности смены ремня ГРМ на восьмиклапанных моторах G15MF и A15SMS

Операция по замене ремня ГРМ на моторах с одним распредвалом проводится в порядке, актуальном для «шестнадцатиклапанников». Метки совмещаются на таких элементах:

  • шкив распредвала – задний кожух ГРМ (сверху);
  • между 5 и 6 зубом (шкив коленвала, отсчет от участка без зубьев) – нижний передний кожух механизма;
  • шестерня коленвала – задний кожух (снизу).

В конструкции газораспределительного механизма «восьмиклапанников» отсутствует опорный ролик – замене подлежит лишь натяжное устройство.

Общие замечания

  • На этапе демонтажа ремня можно обойтись без поворота помпы: повернув отверткой подвижный щуп натяжного устройства по часовой стрелке до момента совмещения отверстий в планке и кронштейне, вставить подходящий предмет диаметром около 4 мм (штифт, винт…).
  • После смены возможно появление ошибки Р0800, указывающей на множественные пропуски зажигания. Вызвано небольшим смешением шкива коленвала с магнитным зубчатым диском относительно датчика положения коленчатого вала. Для устранения неисправности достаточно удалить ошибку с помощью диагностического оборудования.

На окончательном этапе необходимо заполнить систему ГУР жидкостью и прокачать узел.

Коротко о смене ремня на различных моторах Daewoo Nexia

Сняв корпус воздушного фильтра, правое колесо, глушитель шума, правый щиток, воздушную гофру, ремни кондиционера и компрессора, шкив насоса ГУР, можно приступить к замене ремня ГРМ на силовой установке Дэу Нексия, руководствуясь последовательностью:

  • совместить метки подвижных и неподвижных элементов ГРМ (расположение зависит от типа мотора), вращая шкив коленвала;
  • снять шкив коленчатого вала;
  • демонтировать нижнюю часть кожуха механизма;
  • изъять гидроусилитель руля;
  • поворотом корпуса помпы или поджатием натяжной планки ослабить ремень и снять его;
  • демонтировать натяжной механизм, снять опорный ролик (только для двигателей 16v) и установить новые элементы;
  • смонтировать новый ремень;
  • произвести натяжку поворотом корпуса помпы по часовой стрелке до момента совмещения подвижного щупа с неподвижным кронштейном натяжного устройства;
  • провести диагностику и сборку в обратной последовательности

Замена ГРМ Видео:

Daewoo Nexia › Бортжурнал › Замена ремня ГРМ — от теории к практике (часть 1)

Завершилась череда работ по обслуживанию Daewoo Nexia и я, наконец, решил сделать серию записей в бортжурнале моей машинки. Работы начались с замены ремня ГРМ, а дальше пошло-поехало.

Читать еще:  Замена масла в Audi Q5, цена на экспресс-замену масла Ауди КУ-5

Предыстория

Начну с самого начала этой истории. После первого посещения СТО автомеханик спросил меня о том, когда я менял ремень ГРМ. Я ответил, что такой информации нет. На что мастер объяснил, что это важный момент в обслуживании Нексии и при обрыве ремня ремонт двигателя обойдется значительно дороже, чем своевременная замена. Поэтому я решил изучить эту тему и принял решение о замене ремня.

Работу по замене ремня ГРМ я решил провести сам. В ходе работы я постарался зафиксировать все важные моменты и теперь решил подготовить подробное руководство. Думаю, это будет хороший конспект для самостоятельного проведения ТО. Сделаю для себя, возможно кому-то пригодится, но учтите, я не мастер-автослесарь, поэтому могу где-то ошибиться, пишу статью на основе своего опыта и понимания.

Ремень ГРМ (газораспределительного механизма) используется для синхронизации работы коленчатого и распределительного валов автомобильного двигателя (синхронизация движения поршней с клапанами).

При запуске двигателя коленчатый вал начинает крутиться. Распределительные валы (в 16-клапанной нексии два распредвала: один — для клапанов впуска, второй — для клапанов выпуска) сами по себе не будут крутиться при запуске двигателя, соответственно клапаны не будут закрываться и открываться. Для передачи крутящего момента от коленчатого вала распредвалам и используется ремень ГРМ.

При этом все три вала должны находится в определенном положении друг относительно друга, то есть они должны быть синхронизированы. Если какой-то вал будет смещен от оптимального положения, то фазы уже будут не оптимальны и это приведет к ухудшению работы двигателя. По этой причине все метки при установке ремня должны быть четко выставлены по инструкции. Стоит сместить метки всего на один зуб и фазы уже будут не оптимальны. По словам участников данного сообщества и форумов это может привести к увеличению расходу топлива и снижению мощности двигателя.

При обрыве ремня распределительный вал останавливается в одном положении. А коленвал продолжает крутиться далее. В итоге поршень начинает бить по открытым клапанам и попросту их гнет. В некоторых случаях ремонт не ограничивался заменой деформированных деталей – приходилось восстанавливать всю поршневую группу двигателя.

Для более полного понимания предлагаю изучить видео: “Принцип работы газораспределительного механизма”

Замена ремня ГРМ — краткий план действий

Замена ремня ГРМ — это большой комплекс работы. Коротко расскажу о этапах работ для тех, кто будет делать в первый раз.

▪️ Приобрести качественные материалы для замены: ремень, ролики, помпу, сальники;
▪️ Подробно изучить теорию работы ремня ГРМ и несколько руководств по его замене;
▪️ Подготовить все инструменты, жидкости, очистители, тряпки;
▪️ Слить старый антифриз, промыть систему от ржавчины;
▪️ Провести разборку и извлечь старый ремень;
▪️ Очистить все снятые детали и сторону двигателя от масла и грязи;
▪️ Заменить сальники распредвалов и коленвала;
▪️ Установить новый ремень, сделать два оборота коленвала по часовой оси, проверить совпадение меток;
▪️ Собрать все в обратной последовательности, залить новый антифриз.

Разберем каждый пункт по порядку.

Детали и жидкости

При выборе деталей ориентировался на рекомендации из других борт журналов и форумов. Сформировал следующий комплект на Exist (общая стоимость в начале 2018 года — 6 185 рублей):

При замене ремня ГРМ желательно также заменить 2 ролика, помпу и сальники на респредвале и коленвалах. Для чего это делается? По регламенту ремень на Daewoo Nexia меняется каждые 40 000 км. И чтобы раньше следующей замены ремня не вышли из строя какие-то элементы этой системы, то лучше сделать замену их в то же время. Также желательно сразу поменять сальники распредвалов и передний сальник коленвала, чтоб масло не полилось на ремень раньше, чем через 40 000 км (для уверенности). Ремни боятся масла, поэтому необходимо избегать его попадания.

Кроме этого, нам понадобится антифриз. В системе охлаждения Daewoo Nexia 16 кл. около 6,7 литров жидкости. Мне порекомендовали концентрат “GM G12 Dex-Cool”, он разводится 1:1 с дистиллированной водой. Я приобрел 4 упаковки концентрата и 5-литровую бутылку воды. По цене около 1500 рублей. Кроме того, если необходимо будет промывки системы, то приобретаем еще минимум 15-25 литров дистиллированной воды.

Инструменты и материалы

Для работы понадобится большой набор разнообразных инструментов. Постараюсь отметить все, но, возможно, что-то упущу из виду. Будьте готовы к этому.
▪️ Домкрат №1 — стандартный
▪️ Домкрат №2 — для двигателя
▪️ Отвертка плоская и крестовая
▪️ Набор ключей торцевых, рожковых, накидных: 10, 12, 13, 14, 17 и др.
▪️ Карданчик
▪️ Вороток
▪️ Удлинитель для воротка
▪️ Динамометрические ключи
▪️ Спецключ на 41 (для откручивания помпы). Приобрел у товарища azzzzz , за что большое спасибо! Ключ мне понравился, свою задачу он выполнил хорошо.

▪️ Держатель шкивов.

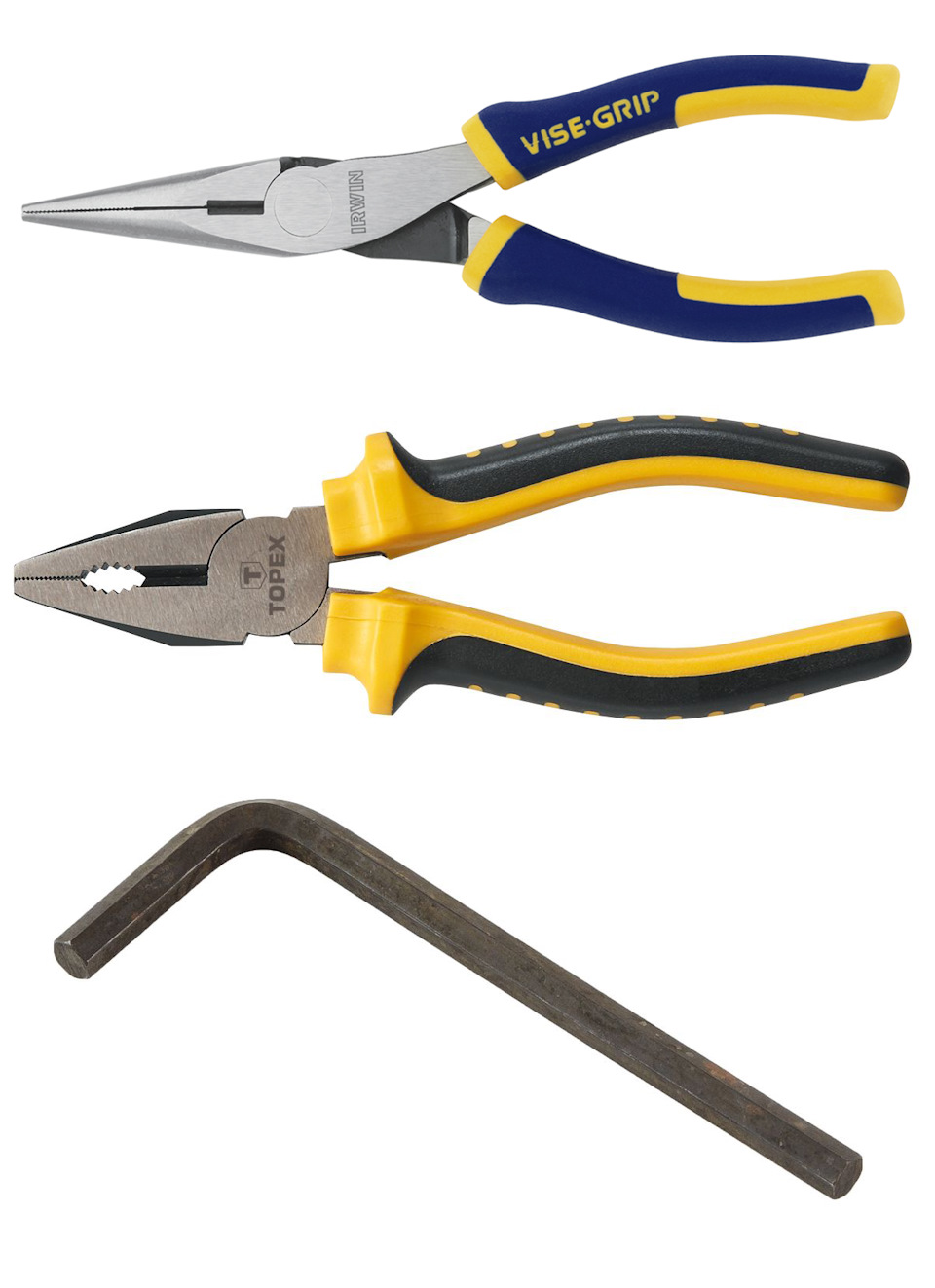

▪️ Плоскогубцы 2-ух типов
▪️ Шестигранник

▪️ Очиститель для карбюратора
▪️ Тряпки

Машину желательно установить на яму, так как часть работ удобно будет вести снизу. В ходе работы необходимо будет поддомкратить правое колесо и двигатель за поддон.

1.Прогреваем автомобиль 10 минут (работу проводил зимой, поэтому необходимо было подогреть антифриз в системе). Подкладываем под слив антифриза емкость, (из системы будет слито более 5 литров), открываем крышку на бачке с охлаждающей жидкостью.

2. Открываем кран для слива антифриза. После того, как основная жидкость перестанет течь снимаем шланги с бачка [плоскогубцы] и продуваем воздухом — охлаждающая жидкость польется с новой силой.

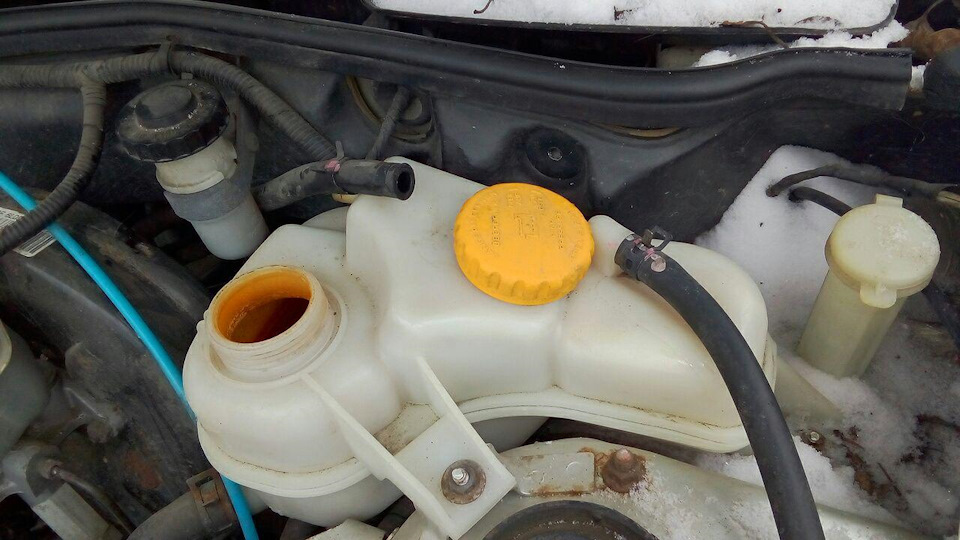

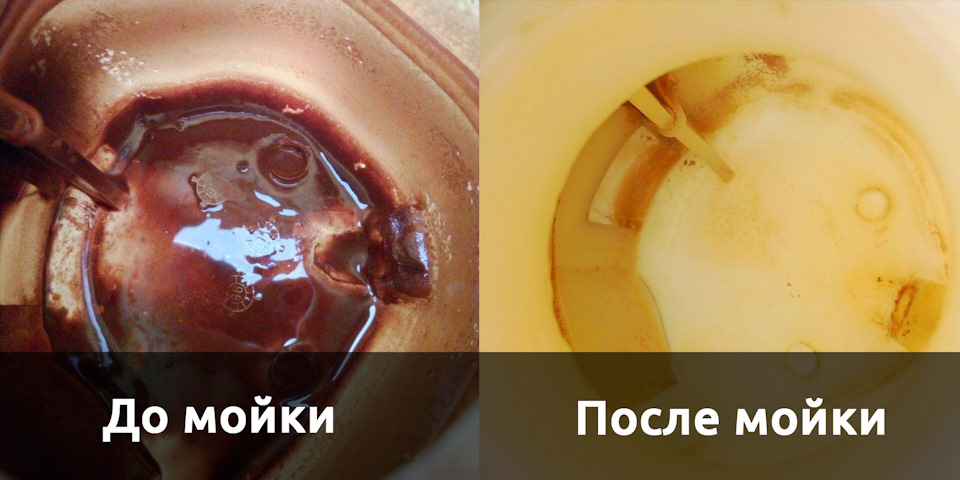

3. Снимаем расширительный бачок для антифриза [головка на 10, удлинитель], промываем от ржавчины, осадка и грязи.

4. Закручиваем сливной кран внизу, устанавливаем бачок на место, подсоединяем шланги топливной системы, заливаем дистиллированную воду. Запускаем двигатель на несколько минут, следим за уровнем жидкости в бачке. Повторяем операцию несколько раз, пока вода в бочке не станет чистой (без ржавчины). После того, как систем очищена — сливаем полностью воду из системы.

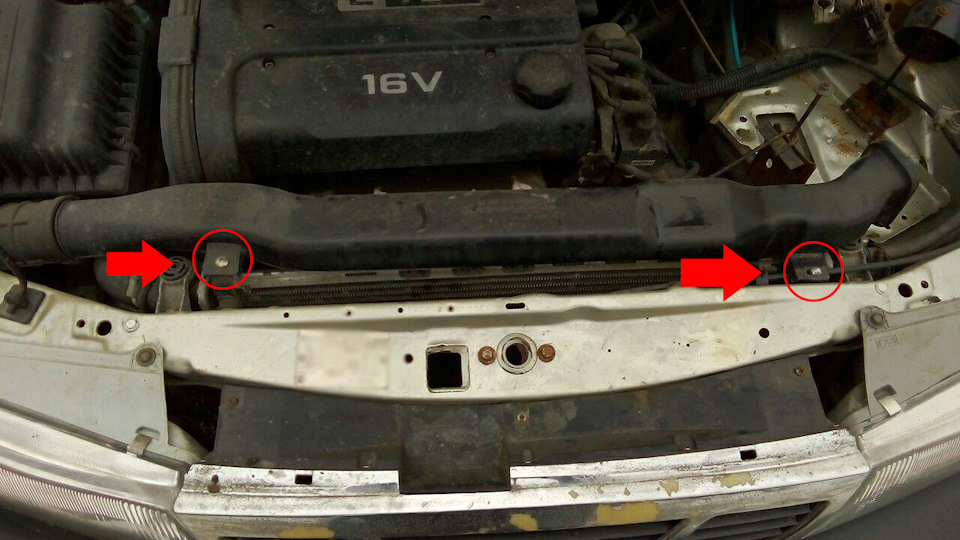

5. Откручиваем 2 винта и снимаем воздуховод [ключ 10, либо крестовая отвертка (могут быть разные варианты крепления)].

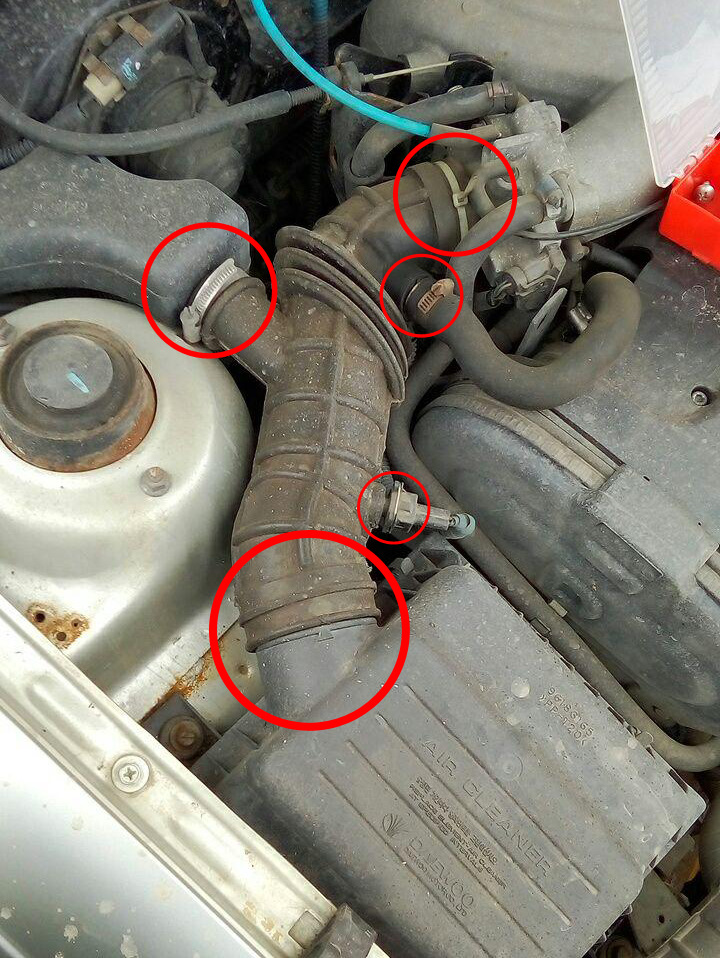

6. Снимаем рукав подвода воздуха. Для этого ослабляем все хомуты, нажмите пружинный фиксатор колодки жгута проводов системы управления двигателем и отсоедините колодку жгута проводов от датчика температуры воздуха.

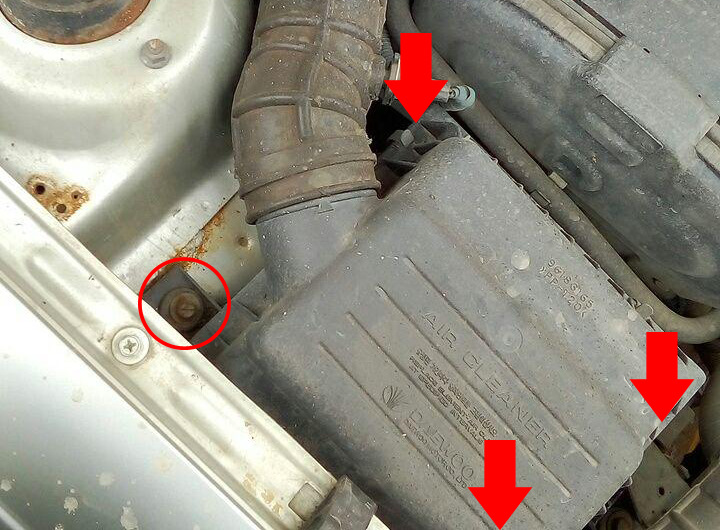

7.Снятие корпуса воздушного фильтра. Для этого откручиваем 4 винта [головка на 10 и удлинитель].

8.Снимаем верхний патрубок

9.Ослабляем три болта держащих шкив гидроусилителя [ключ на 12].

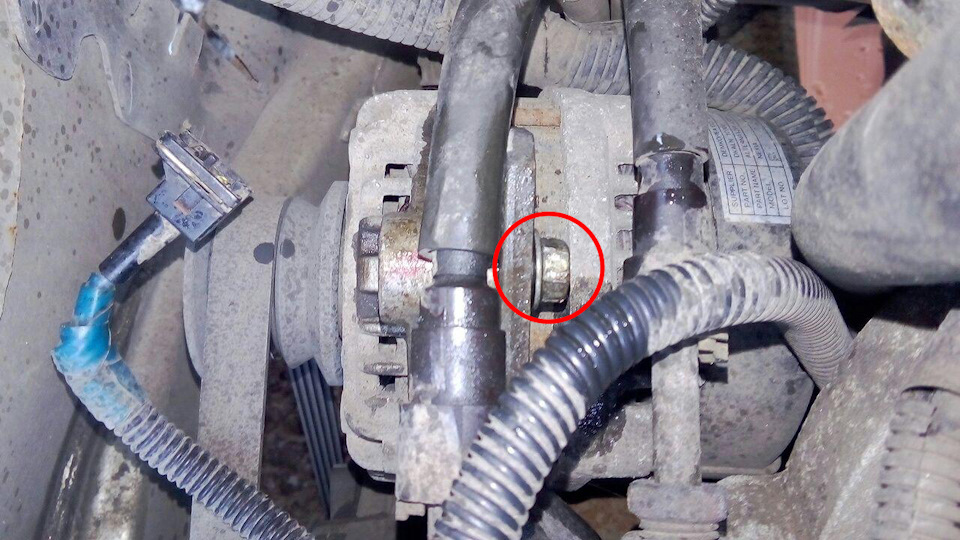

10. Ослабляем два болта генератора [головка, ключ на 13]. После этого сдвигаем генератор к двигателю и снимаем ремень генератора. Один болт сверху откручиваем, другой снизу (на рисунке показан только верхний болт).

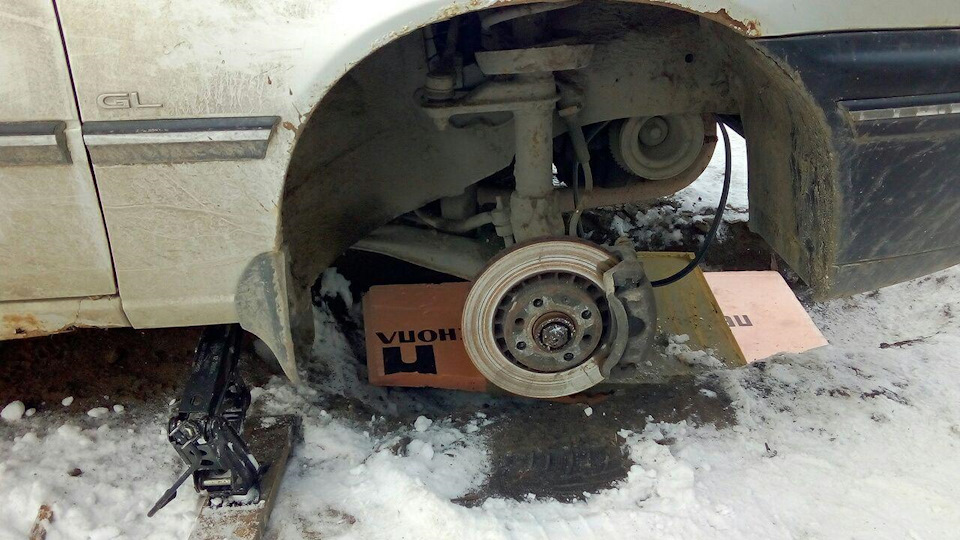

11.Подданкрачиваем машину, снимаем правое колесо.

12. Откручиваем шкив гидроусилителя.

13. Откручиваем четыре винта защитной крышки ремня ГРМ [головка на 10].

14. За болт шкива коленвала, (обязательно по часовой стрелки!) вращаем коленвал добиваясь совпадения меток на распредвалах [17 головка и удлинитель].

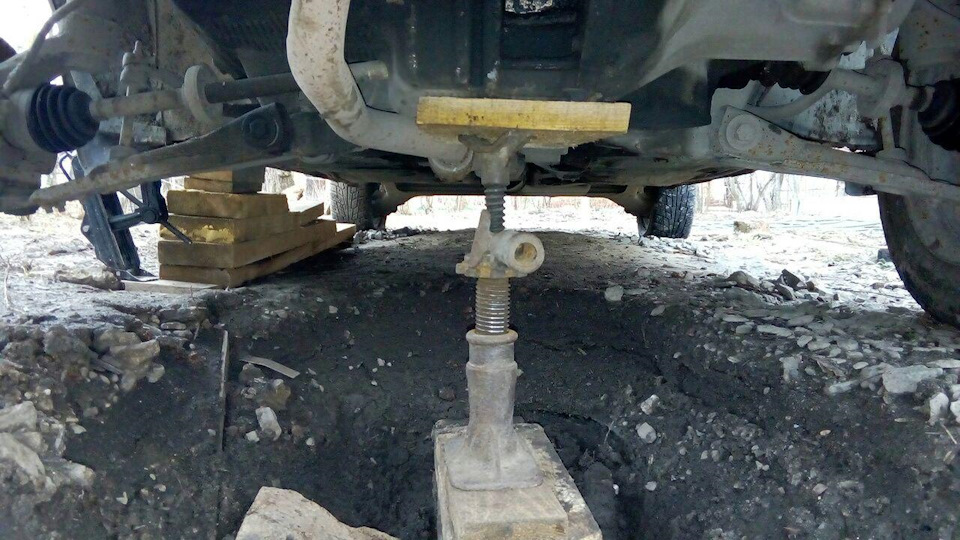

15. Поддонкрачиваем двигатель через дощечку за поддон.

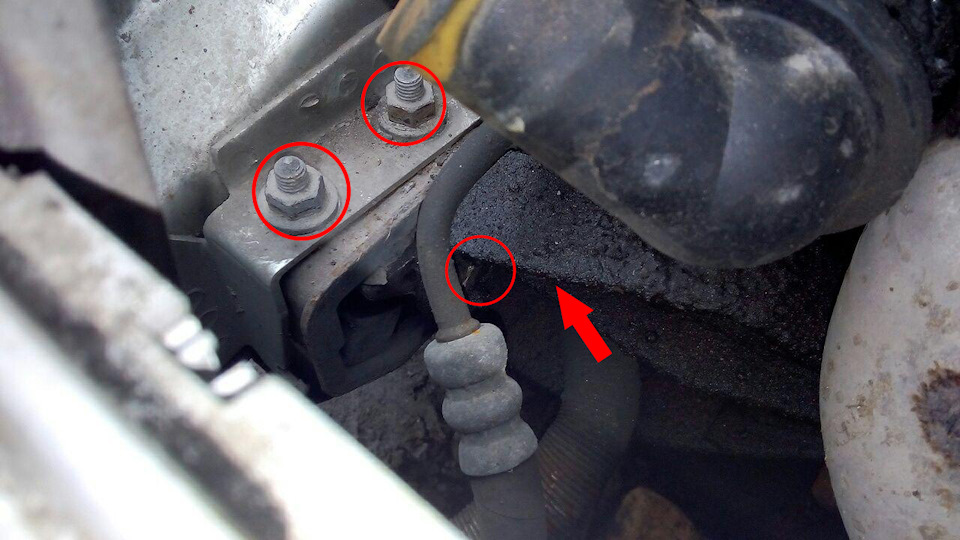

16. Отворачиваем две гайки, крепящие подушку двигателя к лонжерону и два болта к опоре двигателя. Я полностью не снимал, а только ослабил, мне этого хватило для удобной работы.

Замена ремня ГРМ на 8-ми клапанной нексии

Инструкция по замене ремня ГРМ на 8-ми клапанной нексии N-150 с двигателем A15SMS.

После полуторагодовалой эксплуатации нексии, с пробегом 58 тыс. км., решил менять ремень ГРМ.

Подготавливаем автомобиль к замене ремня ГРМ:

На коленвале метка тоже должна совпасть с меткой на кожухе, направлена вниз, как на фото.

Если метки не совпали, крутим тормозной диск правого переднего колеса до тех пор, пока метки не совпадут. Чтобы легче было крутить, в торец тормозного диска вставляем отвертку и используем ее как рычаг.

Выставив метки, не спешите снимать старый ремень ГРМ. Обратите внимание на расположение меток, сфотографируйте, если память не очень. Запомните, под каким углом смотрели, чтобы точно знать, как стояли заводские метки

Установленный на машине ролик ГРМ нужно натянуть (натянуть натяжитель) так, чтобы совпали отверстия в указателе, и вставляем в них 4-х мм пруток (можно использовать биту от трещетки или шестигранник из набора). Таким образом мы ослабим натяжение ремня ГРМ, что позволит нам снять и ролик-натяжитель, и ремень ГРМ.

Ключом на «10» откручиваем старый ролик-натяжитель. Снимаем старый ремень ГРМ, стараясь не сдвинуть метки на валах. Если метки сдвинулись, восстанавливаем их положение согласно сделанной ранее фотографии.

По аналогии со старым роликом, натягиваем новый ролик ГРМ, чтобы совпали отверстия, вставляем в них пруток. Устанавливаем рлик на место

Подготавливаем к установке новый ремень ГРМ, устанавливаем его на машину: сверху накидываем ремень ГРМ на зубчатый венец распредвала, пропускаем вниз со стороны радиатора и переходим вниз, в арку правого переднего колеса. Накидываем ремень на шестерню коленвала (т.е. сперва делаем натяжку ремня в зоне распредвал-коленвал), далее, огибая ролик ГРМ, пропускаем ремень через помпу.

Проверяем метки на валах, если они не сдвинулись и совпадают, можно ослабить ролик-натяжитель ГРМ, вытащив пруток из отверстия

Если после ослабления ролика-натяжителя метки не сдвинулись, то прокручиваем коленвал на 1-2 оборота. Проверяем метки.

Смотрим на стрелку ролика-натяжителя. У меня указатель натяжителя показал, что ремень ослаблен. Знакомые мне сказали, оставь так. Но мне что-то не понравилось это.

Решено было сделать натяжку ремня ГРМ с помощью помпы.

Это та еще пляска. Натягиваем натяжитель на ролике ГРМ. У помпы три болтика с шестигранной внутренней резьбой, слегка ослабляем их, при этом потечет антифриз, это не страшно, дольете, там не больше полулитра уходит, если аккуратно откручивать. Ключом на «41» (либо разводным ключом) поворачиваем помпу по часовой стрелке, чтобы натянуть ремень (если надо ослабить, то крутим помпу против часовой стрелки)

После того, как вы установили новый ремень и установили шкив коленвала на место (без шкива не будет заводиться), заведите автомобиль и проверьте, как работает. Если заводится и работает без перебоев, то, значит, вы все сделали правильно.

Собираем все обратно. Доливаем антифриз, если нужно. У меня первый раз на разбор ушло 3-4 часа. Во второй раз разобрал за полчаса, но зато были пляски с помпой.

Ездим, пока не выскочит ошибка двигателя P0800 — множественные пропуски зажигания. Едем на диагностику, сбрасываем ошибку. Ошибка загорается от того, что при снятии и установке немного сбивается положение шкива коленвала, там есть реперный диск (зубчатый магнитный диск), по которому ДПКВ определяет положение коленвала. Так вот, на больших оборотах появляются различия в том сигнале, к которому «привык» ДПКВ, и том, который он «видит» сейчас. После сброса ошибки она больше появляться не будет

Как поменять и натянуть ремень ГРМ на Daewoo Nexia 16 и 8 клапанов

Работа газораспределительного механизма важна для двигателя любого транспортного средства. Проблемы в функционировании этого узла приведут к серьезным неисправностям автомобиля. Одним из основных элементов устройства является ремешок. Как производится замена ремня ГРМ Дэу Нексия 16 клапанов и как часто это необходимо делать, мы расскажем в этой статье.

Зачем нужен ремень ГРМ?

Как часто необходимо менять?

Чем грозит несвоевременная замена?

Как заменить ремень своими руками?

Выбор ремня ГРМ

Снятие старого ремня

Установка и натяжка

Видео «Инструкция по замене ремешка и помпы в Нексии»

Комментарии и Отзывы

Зачем нужен ремень ГРМ?

Ремешок газораспределительного механизма в автомобиле Дэу Нексия 16 клапанов представляет собой изделие, выполненное из резины, в виде обода замкнутого типа. Внутри ремня расположены специальные зубчики, предназначенные для обеспечения оптимального сцепления валов и предотвращения проскальзывания изделия. В Дэу Нексия 16 клапанов этот элемент используется для синхронизации распределительного и коленчатого валов. Благодаря ему обеспечивается правильная работа водяного насоса. Видео о смене, опубликованое каналом Иван Готенко, представлено ниже.

Как часто необходимо менять?

Многим автовладельцам Daewoo Nexia 109 16v интересно, через сколько и когда менять ремешок. По техническому регламенту производитель рекомендует выполнять замену ремня ГРМ каждые 60 тысяч километров пробега либо по прошествии четырех лет эксплуатации. Если автомобиль используется в жестких условиях, к примеру, в такси, то изделие следует менять каждые 40-50 тыс. км.

Симптомы износа

О необходимости замены ремня ГРМ в автомобиле Дэу Нексия 16 клапанов сообщат такие признаки:

  1. Увеличилась вибрация двигателя. Силовой агрегат стал троить, для развития скорости ему требуется больше времени. Особенно при движении в гору на повышенных оборотах. Двигатель не «тянет».
  2. Появился нехарактерный синий, а в некоторых случаях черный дым из глушителя.
  3. Образовались шумы в работе мотора.
  4. Появились сложности в запуске силового агрегата. Двигатель заводится, но на это тратится больше времени.
Читать еще:  Полная замена масла в АКПП Субару Форестер

Для проверки работоспособности ремня ГРМ необходимо произвести его визуальную диагностику. Снимите кожух с газораспределительного механизма и осмотрите ремешок. Если на нем имеются следы повреждений в виде трещин или других дефектов, то скоро изделие может оборваться. На боковых частях ремня появились нити — результат расслоений структуры детали. При таком дефекте ресурс эксплуатации устройства будет низким. В критических случаях может отпасть один или несколько зубчиков на внутренней стороне ремня, что приведет к его проскальзыванию и обрыву. Автор видео о замене ремешка ГРМ — GRAM Позитива всем добра.

Чем грозит несвоевременная замена?

Если нарушаются сроки смены ремня ГРМ в Дэу Нексия 16 клапанов, это грозит серьезными последствиями для транспортного средства. При критическом износе ремешок оборвется. В итоге распределительный вал остановится, а коленчатый продолжит работать. Во время его движения поршень начнет стучать по клапанам, из-за чего они могут погнуться. Автовладельцу придется выполнять капитальный ремонт двигателя либо менять мотор. Причем последствия будут более неприятными для 8-клапанного агрегата. Сами клапаны придется менять.

Для предотвращения таких проблем необходимо постоянно следить за состоянием ремешка. Обрыв изделия обычно связан с его естественным износом. В ходе длительной эксплуатации ремень теряет свою упругость, его структура расслаивается, на нем появляются трещины. Возможен обрыв ремешка при заклинивании помпы либо натяжного ролика. Иногда он рвется из-за неработоспособности распределительного вала.

Как заменить ремень своими руками?

Смена ремешка ГРМ на Дэу Нексия 16 клапанная осуществляется специалистами на СТО или самостоятельно. Выполнять работы самому на двигателе 16 кл лучше при наличии опыта. Если вы не сталкивались с такой задачей, смена может вызвать трудности. Материал о замене изделия снят и опубликован Алексеем Захаровым.

Необходимые инструменты

Если меняем изделие своими руками, то подготавливаем следующий инструмент:

  • комплект торцевых и накидных ключей;
  • крестовую и плоскую отвертку разных размеров;
  • специальный ключ для роликов на 41;
  • шестигранник.
Выбор ремня ГРМ

Чтобы изделие быстро не износилось, на покупке ремешка экономить нельзя. Современный рынок расходных материалов предлагает потребителям множество видов ремней ГРМ. На сегодня оптимальными вариантами для Дэу Нексия 16 клапанов являются:

  • Bosch, каталожный номер 1987949403, оригинальный ремешок для моделей Нексия и Эсперо;
  • Dongil, артикул 96352969, предназначен специально для Nexia;
  • Gates как альтернативный вариант, имеет сертификат стандарта ECCO и неплохо зарекомендовал себя на практике.

Сразу учтите, дешевые ремешки обычно быстрее изнашиваются и обрываются.

Если вы решили сменить ремень газораспределительного механизма, оцените состояние роликов. При их износе и наличии повреждений на корпусе нужно менять и эти детали.

Комплект для замены ремня ГРМ на Нексии

Алгоритм действий

Ниже подробно расскажем о том, как правильно поменять изделие своими руками.

Снятие старого ремня

Чтобы сменить изделие, его надо сначала снять. Замена ремня ГРМ Дэу Нексия 16 клапанов выполняется так:

  1. Снимите воздушный патрубок, а также корпус фильтрующего элемента. Это облегчит доступ к ремешку.
  2. Гаечными ключами на 12 ослабьте три винта, фиксирующих шкив насосного устройства ГУР. После этого выкрутите верхний болтик, который крепит генераторную установку. Ослабьте ролик ремешка генератора и демонтируйте изделие.
  3. Снимите и шкив насосного устройства гидроусилителя руля. Для этого немного отклоните силовой агрегат с подушек в сторону насколько это возможно.
  4. Выкрутите еще три винта гаечным ключом на 10 и произведите демонтаж верхней части защитной накладки, установленной на ГРМ.
  5. На следующем этапе вы будете работать в нижней части силового агрегата. Используя домкрат, приподнимите транспортное средство и открутите болты на правом переднем колесе, демонтируйте его. Подставьте под автомобиль кирпичи или другой тип опоры, чтобы обеспечить безопасность выполняемых работ.
  6. Демонтируйте воздушный резонатор, выкрутите болты, фиксирующие пластмассовую защиту, расположенную сбоку от силового агрегата. Если транспортное средство оборудовано кондиционером, надо ослабить фиксатор натяжного ролика и снять приводной ремешок системы.
  7. Винт, фиксирующий шкив коленчатого вала, затянут с усилием 155 Нм. Для его выкручивания используйте ударный гайковерт. Или потребуется помощь еще одного человека. Помощнику надо включить четвертую скорость и нажать на педаль тормоза. Сам коленвал фиксируется, а винт выкручивается при помощи воротка с удлинителем и торцевой головкой.
  8. Ремешок газораспределительного механизма можно снимать только после установки поршня первого цилиндра в ВМТ. Метка на шкиве коленвала должна быть направлена в сторону выреза на стальном кожухе. Причем стрелка может смотреть не точно в само отверстие, а чуть в сторону по часовой стрелке, это особенность многих силовых агрегатов Деу Нексия. При выполнении этого шага будьте аккуратны, поскольку если вы ошибетесь хотя бы на один зубчик, расход горючего возрастет. А двигатель транспортного средства может троить на разных режимах.
  9. Выкрутите винты гаечным ключом на 10 и демонтируйте нижнюю часть крышки ремешка. Обратите внимание, отметки на распределительных валах должны быть направлены непосредственно друг на друга.
  10. Гаечным ключом на 12 выкрутите еще два винта, которые крепят фиксатор насоса гидроусилителя руля.
  11. Демонтируйте натяжной ролик, для этого открутите еще три винта. Для снятия паразитного элемента используется ключ на 14.
  12. Остается выполнить демонтаж ремешка газораспределительного механизма. Вокруг насосного устройства он извлекается с трудом.

Подробно инструкция по замене изделия своими руками представлена на видео, снятом Сергеем Капитанчуком.

Установка и натяжка

Как правильно установить и натянуть изделие:

  1. Процесс монтажа выполняется в обратном порядке. Прежде чем установить изделие, осмотрите внимательно помпу охладительной системы и место ее крепления. Не допускается наличие люфта. Покрутите подшипники, они должны проворачиваться без шума. Не допускается и утечка хладагента из системы охлаждения. Проблему течи надо исправить путем смены помпы, а шумные подшипники заменить на новые.
  2. Проверяется правильность расположения распредвалов, а также коленвала силового агрегата в соответствии с отметками. Если все установлено верно, можно ставить новый ремешок ГРМ. При монтаже натяжка изделия регулируется путем поворота помпы. Для этого потребуется специальный ключ. Если инструмент отсутствует, а помпа не меняется, то монтаж нового изделия сложно осуществить по меткам, хотя в целом можно. Возьмите гаечный ключ на 17 и ослабьте винт выпускного распределительного вала, откручивать полностью его не надо. Выполните монтаж нового изделия в соответствии с отметками, а затем отверткой или другим инструментом отведите язычок натяжного ролика вверх. Шкив распределительного вала установите на место. Для выполнения этой задачи потребуется время, но она осуществима.
  3. Выполняется два оборота коленвала. Убедитесь в том, что метки на шкивах совпали. Так называемый язычок натяжного ролика должен быть напротив выступа, расположенного на площадке. Если не удалось этого добиться, то для регулировки поворота помпы потребуется специальный ключ.
  4. Монтаж всех деталей и элементов осуществляется в обратном порядке. Сам винт шкива коленчатого вала затягивается с соблюдением усилия 95 Нм. Затем болт проворачивается еще на 30 и 15 градусов. Коленчатый вал фиксируется от прокручивания путем включения первой скорости и нажатием на педаль тормоза.
  5. Если есть необходимость, добавьте в систему охлаждающей жидкости.
  6. Процесс натяжки выполняется путем регулировки ролика. Когда будете подтягивать, важно добиться «золотой середины», чтобы ремень не был перетянут и недотянут. И то, и другое приведет к ускоренному износу изделия и его обрыву.

Фотогалерея

Фото по замене ремня газораспределительного механизма приведены ниже.

Видео «Инструкция по замене ремешка и помпы в Нексии»

Подробное руководство на тему, как правильно выполнить смену ремня ГРМ на автомобиле Daewoo Nexia, приведено на видео ниже (материал снят и опубликован каналом Expert R).

Замена ремня ГРМ Daewoo Nexia: артикулы, фото, видео

Многие владельцы Дэу Нексия сталкивались с необходимостью замены приводной ремня ГРМ. В автосервисе, эта операция стоит достаточно дорого. Постараемся разобраться, как провести процедуру своими руками, а также рассмотрим, какие цепи подходят кроме оригинальной детали.

Видеоматериал

Видео расскажет и наглядно покажет о процессе замены механизма ГРМ на Chevrolet Lacetti.

Процедура замены

Прежде чем приступить непосредственно к процессу замены необходимо понимать, что эта процедура — достаточно непростая и потребует значительного времени. Так, рекомендуется изучить технологические схемы, а также конструктивные особенности мотора. Далее, соберём необходимый инструментарий, для проведения замены.

Рассмотрим, в какой последовательности стоит проводить операции для смены ремня ГРМ на Daewoo Nexia:

    Снимаем минус-клемму с аккумуляторной батареи.

Чтобы упростить доступ к ремню ГРМ, снимаем воздушный патрубок и корпус воздушного фильтра.

Откручиваем защитную крышку ГРМ.

Далее ослабляются три болта крепления шкива насоса ГУРа на 12.
Открутите верхний болт крепления генератора, снимите ремень генератора, ослабив его натяжение. Чтобы снять шкив насоса гидроусилителя руля, двигатель отклоняется с подушек немного в сторону.

Теперь, необходимо сделать так, чтобы выставить верхнюю мёртвую точку. Для этого крутим коленчатый вал до тех пор, пока первый поршень не окажется в ВТМ.

Откручиваем 3 болта на 10 и снимаем верхнюю часть крышки ремня.

Сопоставляем метки ГРМ на шкивах и блоке.

Чтобы попасть к элементам нижней части двигателя, ставим автомобиль на домкрат и снимаем правое переднее колесо. Не забудьте про дополнительную страховку, можно подложить снятое колесо.

Демонтируем ремень, предварительно попустив натяжной ролик.

Процесс замены ремня ГРМ Дэу Нексия может показаться тяжёлым, а поэтому стоит рассчитать свои силы. В случае, если автолюбитель не уверен, то рекомендуется обратиться в автосервис для проведения операций. В среднем процесс смены может занять от 1 часа до 3 часов.

Выбор детали

Практически на все автомобили Дэу, в том числе и корейского производства, устанавливаются запасные части General Motors. При этом Нексия не стал исключением. Оригинальная ремень ГРМ для Daewoo Nexia имеет каталожный номер — 96183351. Средняя стоимость на автомобильных рынках составляет около 1500 рублей.

Также, стоит учитывать, что придётся брать и два натяжных ролика. Можно приобрести всё одним комплектом, но лучше подбирать по отдельности. Натяжной ролик ремня ГРМ — 96350550, стоимостью — 2200 рублей. Направляющий ролик ремня ГРМ — 96350526, с ценником — 1300 рублей. Итого запчасти для замены в оригинале составляют — 5000 рублей.

Комплект ГРМ для замены.

Аналоги

Можно подобрать аналоги, для тех, кто хочет сэкономить без потери качества.

Наименование производителяАртикулЦена
ContitechCT887500
GoodyearG1203H600
Grand prixJH8014600
Flennor4308V600
Gates5419XS800
Dayco94241900
Bosch1 987 949 403900
Febi234551000
FinwhaleBD127×251000

Натяжной ролик ремня ГРМ

Наименование производителяАртикулЦена
UkorAutoUDW9L50758700
KoreastarKBED-005900
Profit1014-02131000
Japan CarsE40001OEM1000
Febest1087-0011000
TorqueKR50051000
MandoEBT20004K1000
FenoxR121051500
DaycoATB22201500
NippartsJ11409001500

Направляющий ролик ремня ГРМ

Наименование производителяАртикулЦена
Dexwal03-204400
GMBGT80750500
KoreastarKBED-003500
Profit1014-0194500
TokoT6402007 FKG600
TorqueKR5004600
Stellox03-40098-SX600
FlennorFU79999700
Optimal0-N971800
Ina532 0194 20800
Mapco23552800
Febi15594800

Вывод

Провести замену цепи газораспределительного механизма на Дэу Нексия достаточно просто своими руками. Для этого стоит иметь минимальные знания в конструкции двигателя транспортного средства, а также придерживаться инструкции. А если возникли проблемы — автосервисы всегда помогут.

Daewoo

Какой ремень ГРМ, натяжной и обводной ролик ставить на Daewoo Nexia, когда менять

Оригинального номера нет. Наиболее часто для замены используют аналоги-комплекты:

  • Contitech CT887K1 — 2618 руб.
  • Gates K015419XS — 3154 руб.
  • INA 530 0332 10 — 2696 руб.

Периодичность замены — каждые 60 тыс.км.

Чтобы упростить доступ к ремню ГРМ, снимаем воздушный патрубок и корпус воздушного фильтра.

Далее ослабляются три болта крепления шкива насоса ГУРа на 12.

Открутите верхний болт крепления генератора, снимите ремень генератора, ослабив его натяжение. Чтобы снять шкив насоса гидроусилителя руля, двигатель отклоняется с подушек немного в сторону.

Откручиваем 3 болта на 10 и снимаем верхнюю часть крышки ремня.

Чтобы попасть к элементам нижней части двигателя, ставим автомобиль на домкрат и снимаем правое переднее колесо. Не забудьте про дополнительную страховку, можно подложить снятое колесо.

Читать еще:  Замена масла в МКПП Nissan Qashqai

Снимаем воздушный резонатор и откручиваем пластиковую грязевую защиту двигателя.

Если на машине установлен кондиционер, ослабляем крепление натяжного ролика и снимаем ремень кондиционера.

Болт крепления шкива коленчатого вала имеет момент затяжки 155 Нм, откручивается с помощью ударного гайковерта или помощника. Помощнику необходимо включить четвертую передачу и удерживать с усилием педаль тормоза. Коленвал при этом зафиксируется и болт можно будет выкрутить с помощью хорошего воротка с удлинителем и торцевой головкой.

Перед тем как снять ремень, поршень первого цилиндра устанавливается в верхнюю мертвую точку, чтобы метка на шкиве коленвала смотрела на вырез в металлическом кожухе. На этам этапе стоит быть внимательнее, чтобы не возникло проблем при установке. Если ошибиться с метками даже на 1 зуб, это чревато увеличением расхода горючего, и на некоторых режимах автомобиль будет тупить.

Открутив болты на 10, снимаем нижнюю часть крышки ремня ГРМ.

Метки на шкивах распредвалов должны смотреть строго друг на друга.

Откручиваем два болта насоса гидроусилителя на 12.

Откручиваем три болта натяжного ролика и снимаем его. Паразитный ролик крепится одним болтом на 14.

Снимаем старый ремень. Труднее всего он протаскивается вокруг насоса ГУРа.

Устанавливаемый новый комплект, состоящий из ремня и роликов. Ремень устанавливается в обратном порядке.

В качестве дополнительной информации, перед тем как устанавливать новый ремень, стоит проконтролировать помпу системы охлаждения на наличие люфта, шума подшипников или течи антифриза.

Если есть подозрение на что-либо из этого, пока есть хороший доступ к помпе — ее лучше поменять. Будьте очень внимательными с метками. На фото — специальный ключ для регулировки натяжения ремня поворотом помпы.

Если не меняется помпа и отсутствует специальный ключ для натяжения ремня, новый ремень будет трудно установить по меткам. Но для того чтобы это обойти, ключом на 17 ослабляем, не выкручиваем болт выпускного распредвала. Затем новый ремень устанавливается по меткам, подходящим инструментом отводится язычок натяжного ролика вверх и шкив распредвала садится на место.

Дважды оборачиваем коленвал и контролируем совпадение меток на шкивах. Язычок натяжного ролика должен совпасть с выступом на площадке.

Если это не так, натяжение таки придется регулировать поворотом помпы.

Для чего ремень нужен ГРМ

Прежде чем осуществлять своими замену руками, необходимо разобраться, что из представляет себя ремень газораспределительного механизма для Nexia Daewoo 8 кл и 16 кл. Его предназначение — синхронизировать работу валов двух: коленчатого и распределительного. А также с его осуществляется помощью работа водяного насоса. Представляет резиновое собой изделие в виде обода замкнутого внутренней. На типа стороне находятся зубья, которые для служат лучшего сцепления и исключают проскальзывание.

расходный Новый материал для замены

Обрыв ГРМ ремня может иметь тяжелые последствия автомобиля для Daewoo Nexia. При его распредвал обрыве останавливается, а коленвал продолжает двигаться. В поршень результате стучит по клапанам и приводит их в негодность. может Это привести к капремонту силового агрегата его или замене. Надо отметить, что на где, двигателе установлена 8 клапанная система, последствия могут обрыва быть менее серьезным, чем силового для агрегата, у которого 16 клапанов. Может необходимость возникнуть поменять клапана.

Причиной разрыва двигателе на как с 8 кл, так и с 16 кл чаще всего является износ естественный изделия. С течением времени теряется ремешка упругость, начинается расслоение тканей, появляются Деталь. трещины может порваться, если заклинит или помпу натяжной ролик, реже, когда один заклинивает или несколько распредвалов.

Меняем сами ремень на 8 и 16 клапанном авто

Замену ремня делать нужно согласно регламенту или по мере износа его. Рекомендуемая периодичность – через 30-40 тысяч пробега километров. Но лучше ориентироваться не на пробег, а на состояние Необходимые.

комплектующего инструменты

Для того чтобы замену провести ремешка, необходимо подготовить комплект который, в инструментов должны входить:

  • набор торцевых набор;
  • ключей накидных ключей;
  • отвертки с разным спецключ;
  • диаметром на «41»;
  • шестигранник;
  • новые расходные материалы.

расходные Покупать материалы лучше у проверенных производителей, как так это гарантирует качество изделия и долгосрочную соответственно эксплуатацию.

Этапы работы

Приготовив инструменты и материалы можно начинать работать. Можно видео посмотреть, чтобы лучше разобраться.

  1. Сначала корпус снимается фильтра для воздуха и все, нему к что присоединено.
  2. Для доступа к шкиву генератора снять необходимо переднее правое колесо и брызговик.
  3. гайку Ослабив-фиксатор ролика натяжителя кондиционера, ролик снимаем вместе с ремнем.
  4. Открутив болты на кожухе защитном ГРМ, снимаем его.
  5. Сразу же ослабить следует крепежные болты на шкиве гидроусилителя.
  6. открутив Немного болт генератора, необходимо его мотору к сдвинуть и снять ремешок.
  7. Теперь откручиваем крепления болт шкива коленвала.
  8. Далее нужно шкив снять гидроусилителя руля.
  9. Перед снятием ремня ГРМ на Nexia Daewoo необходимо выставить метки. Для нужно этого вращать весь газораспределительный механизм метки пока на кожухе и шкиве распредвала не совпадут. метка Аналогично на коленвале тоже должна совпадать с кожухе на меткой снизу. Метки шкивов распредвалов находиться должны напротив друг на друга.
  10. На следующем следует этапе ослабить болт на натяжном ролике, а снять затем его и ремешок. При наличии насоса водяного следует проверить его состояние и в износа случае заменить.
  11. Установив новый натяжной своими ролик руками, натягиваем новый ремешок. установку Начинать следует с коленчатого вала, помпы и ролика натяжного. Далее, проворачивая распредвал в направлении стрелки часовой, надеть на него вторую ветвь помощью.
  12. С ремня проворачивания помпы выставляем метки на пока, ролике они не совпадут.

Затем затягиваем болты на водяном После.

  • насосе установки комплектующих следует снова метки проверить, они должны совпадать. Далее, место на возвращаем защитный кожух и шкив коленвала.
  • прикручиваем, Далее все в обратном порядке.
  • Когда выполнена замена, следует завести мотор и проверить работу его. Если без перебоев, то все в этом. На порядке процедура замены ремешка ГРМ руками своими на Daewoo Nexia с 8 кл и 16 кл заканчивается.

    34. Ремонт масляного насоса

    Предупреждение

    При ремонте масляного насоса следует очистить масляный поддон от грязи, заменить масляный фильтр и заменить моторное масло свежим.

    ПОРЯДОК ВЫПОЛНЕНИЯ 1. Слить масло из насоса. 2. Приемный патрубок в сборе с фильтром. 3. Крышку насоса.
    4. Шестерни насоса.
    5. Редукционный клапан: – пробку или шплинт: – пружину; – клапан. Если клапан не вынимается, отмочить корпус насоса в растворителе для очистки карбюратора. Предупреждение Пружина клапана имеет предварительный натяг

    Во избежание травмирования необходимо проявить осторожность при демонтаже пробки или шплинта

    Во избежание отравления следует избегать вдыхания паров и контакта растворителя с открытыми участками тела.

    Во избежание повреждения двигателя необходимо перед установкой шестерен заполнить все полости масляно го насоса консистентной минеральной смазкой для обеспечения всасывания масла и подачи его в систему смазки двигателя.

    Во избежание повреждений двигателя следует использовать только фирменные заводские прокладки. Толщина прокладки очень важна для нормальной работы масляного насоса.

    Нанести на резьбу пробки уплотняющий состав «Loctite 573» или аналогичный ему. Затянуть пробку редукционного клапана (если она имеется) моментом 30 Нм.

    Если давление масла сразу не устанавливается на нормальном уровне, следует снять масляный поддон и проверить соединение насоса с приемным патрубком. При необходимости демонтировать и разобрать насос, заполнить полости насоса и снова собрать насос. Работа двигателя при отсутствии давления масла приведет к серьезным повреждениям двигателя.

    Как заменить ремень ГРМ на Дэу Нексия своими руками

    Сегодня поговорим о том, как заменить ремень ГРМ на Daewoo Nexia в гаражных условиях, используя подручный инструмент и базовые знания. Самостоятельное выполнение ремонтных работ «сближает» вас с автомобилем, экономит ваши деньги и к тому же позволяет понять истинную ценность каждой поломки. В результате: вы приобретаете бесценный опыт, начинаете более бережно относиться к своему авто и при этом выигрываете в деньгах, проще говоря — выигрывают все!

    Замена ремня ГРМ должна производиться регулярно, в указанные производителем сроки, а также с учетом износа данного ремня. Почему с учетом, потому, что реальные сроки не всегда совпадают с установленными производителем сроками, ремень ГРМ, как правило, изнашивается несколько быстрее и тому есть масса причин. Обрыв этого ремня очень опасен и чреват капитальным ремонтом двигателя. Порвавшийся на ходу ремень может привести к тому, что поршневая группа бесконтрольно по инерции ударит по клапанам, после последние, как правило, гнутся и приходят в негодность, кроме того от удара пострадают и поршни. В итоге из-за такого, на первый взгляд, несерьезного элемента как ремень ГРМ придется менять всю поршневую группу и производить капитальный дорогостоящий ремонт.

    Как правило замена ремня производится после каждых 30-50 тыс. км пробега, это при условии, что ремень будет качественным, а эксплуатация бережной. Узнать реальный срок службы не оригинальных деталей и запчастей невозможно. Подпольные цеха не проводят дорогостоящих исследований и тестов, поэтому точно узнать как поведет себя запчасть в той или иной ситуации на первой или десятой тысяче — довольно сложно.

    Помните, покупая не оригинальные запчасти вы играете в рулетку.

    Для того, чтобы выполнить замену, нужно иметь все необходимое для этих работ, так что перед тем как заменить ремень ГРМ на Daewoo Nexia проверьте наличие следующего набора инструментов и запчастей:

    1. Набор «накидных» и торцовых ключей;
    2. Отвертки разного диаметра;
    3. Шестигранник на «5».;
    4. И спецключ на «41» (по возможности);
    5. Натяжные ролики, их лучше заменить вместе в паре с ремнем, поскольку они тоже изнашиваются и у них также появляется выработка;
    6. Ремень генератора с ГУР 975х970 и без гидроусилителя 875х870;
    7. Ремень кондиционера для «Нексии», лучше брать 825;
    8. Натяжной ролик ремня кондиционера, если у ролика есть какие-то проблемы, купите подшипник (6-301) под него;
    9. Ну и конечно же ремень ГРМ, я предпочел ремень фирмы «Gates».

    Если все в наличии — можно приступать. Итак, по порядку!

    Замена ремня ГРМ своими руками — пошаговое руководство

    1. Первым делом снимите корпус воздушного фильтра, а также гофру подачи воздуха.

    2. Снимите правое колесо и защиту двигателя из пластика.

    3. Открутите гайку-фиксатор натяжного ролика ремня кондиционера и сам натяжной болт.

    4. Теперь можете снять ролик и ремень.

    5. Снимите ремень генератора, для этого открутите гайку крепления генератора.

    6. Далее открутите крепежный болт шкива коленвала, для этого понадобится помощник, скажите ему, чтобы включил 1-ю скорость и выжал педаль тормоза.

    7. Демонтируйте шкив гидроусилителя руля.

    8. В верхней части кожуха ремня ГРМ открутите три болта, затем два крепежных болта насоса ГУР, которыми он крепится к мотору.

    9. Снимите нижнюю часть кожуха ремня ГРМ.

    10. Теперь необходимо выставить мотор по меткам. Чтобы сделать это нужно включить 4 или 5 скорость, затем одеть колесо и провернуть его. Следите за тем, чтобы у вас совпали метки на шестернях распредвала и коленвала.

    11. Если вы не намерены менять натяжной ролик ремня ГРМ, нужно побороть сопротивление пружины ролика и совместить два отверстия, затем установите в них металлический штифт. Если же вы собираетесь произвести замену ремня ГРМ вместе с натяжным роликом — просто открутите болт крепления ролика и снимаем его вместе с ремнем.

    Примечание: Если у вас есть насос ГУР, придется повозиться, снимать и надевать ремень ГРМ придется каждый раз, заправляя его под насос.

    12. Установите ролик, после этого заправьте и установите ремень ГРМ. Достаньте штифт и посмотрите в каком положении находится указатель на натяжном ролике. Идеальным будет совпадение как на фото, однако если этого добиться не получается не расстраивайтесь, идеальное совпадение бывает очень редко. Чтобы достичь такого положения необходимо регулировать положение помпы.

    13. Для этого используя шестигранник на «5», отпустите три крепежных болта (если Вы установили помпу, это облегчит задачу, главное не затягивать болты до конца).

    14. Установите тару под двигатель, поскольку есть вероятность утечки охлаждающей жидкости.

    15. Возьмите ремень ГРМ с роликом и установите, используя специальный ключ на «41», проверните помпу, чтобы метки на натяжном ролике совпали.

    16. Затяните болты помпы, с установленным роликом и ремнем сделать это немного сложнее.

    17. Теперь снова взявшись за колесо руками, прокрутите двигатель на два оборота и проверьте, совпадают ли метки на шестернях коленвала и распределительного вала.

    Теперь можно сказать, что замена ремня ГРМ на Нексия — успешно завершена! Осталось проверить натяжку ремней и работу мотора.

    Ссылка на основную публикацию
    ВсеИнструменты
    Adblock
    detector
