Замена сайлентблоков передних рычагов тойота королла

Замена задних сайлентблоков нижнего рычага передней подвески и шаровых опор на Toyota Corolla E120

После замены передних стоек и задних амортизаторов было решено поменять также шаровые опоры и задние сайлентблоки нижнего рычага передней подвески, так как всё-равно после замены стоек присутствовало непонятное дребезжание в передней подвеске.

Надо в подвеске наводит порядок.

Так к сведению: хронология событий не соблюдается на блоге при написании статей, работы производятся в разное время, возможно что-то описывается позже чем было сделано, поэтому и цена на запчасти будет отличаться от действующей на момент написания статьи из-за колебания курса доллара.

Покупка запасных частей для передней подвески

Изучив отзывы в интернет и цен было в итоге приобретено, в августе 2014 года (менялись запчасти 13.06.2015 г.), как обычно на экзисте: Сайлентблок нижнего рычага передней подвески задний VTR TO0133R 2 штуки за 879 рублей 96 копеек и Опора шаровая, передняя нижняя Sidem 45095 2 штуки за 1108 рублей 28 копеек каждая.

Сайлентблок VTR TO0133R Шаровая опора Sidem 45095

Едем на СТО 76 экспресс, автосервис на Ленина, 149 г.Чита

Почему решил менять там сайлентблоки и шаровые опоры не знаю, просто может что местоположение у них в городе удобное, но в итоге оказалось что это просто ужасное место для обслуживания автомобиля, с неграмотными специалистами.

Перепрессовка задних вертикальных сайлентблоков рычага передней подвески

Подняли авто на подъёмник, проблема образовалась при снятии рычагов, за время эксплуатации все болты проржавели и в итоге один болт при откручивании на переднем горизонтальном сайлентблоке сломался.

Сломанный болт переднего рычага подвески 90119-14086

Ситуация осложнялась в том, что гайка этого болта это «сухарь» (так вроде его называют), который приварен внутри передней балки и прямого доступа к нему нет. Пришлось пилить болгаркой балку чтобы сбить сухарь и вытащить обломок болта.

Разрез в передней балке Снятие рычага передней подвески

При помощи сварки и пневматического зубила сухарь поддался, и остаток болта был благополучно извлечён из балки, полчаса точно ковырялись чтобы его достать. Рычаги сняли о отнесли на перепресовку сайлентблоков. Передние горизонтальные сайлентблоки в хорошем состоянии, менял только задние вертикальные.

Сайлентблоки запрессовали криво, но как сказали «очень грамотные специалисты»: «так нормально, ездить можно, ни на что не влияет».

В общем менял на днях рулевые наконечники и тяги (фотоотчёт будет позже), снимал рычаги, чтобы посмотреть состояние сайлентблоков и промазать на будущее графитной смазкой, так вот видно уже начинается трескаться сайлентблок от неравномерной нагрузки, как раз видно что трещина идёт из-за наклона сайлентблока, так что запрессовывать надо сайлентблоки ровно.

Запрессованные сайлентблоки

Прорезь СТОшники так и оставили, сказали что на будущее, чтобы в следующий раз не резать балку, хотя что мешало затянуть болты, приварить изнутри гайку и заварить прорезь. Такие «грамотные» специалисты не додумались до этого. Что я и сделал, гайка была приварена, прорезь заварена и для профилактики от ржи закрашена краской из баллончика.

Прорезь в балке, так и отпустили Заваренная передняя балка

Замена шаровых опор на Toyota Corolla

С заменой шаровых опор проблем не возникло, предварительно я жидким ключом побрызгал все болты. При помощи ключа и большой трубы-рычага гайки были откручены. Шаровая опора снималась без съёмника, одним ударом по поворотному кулаку в районе шаровой, она вывалилась. Как сказали СТОшники шаровые в принципе ещё походили бы, не выкидывал их, пускай лежат на всякий случай.

Некачественный развал-схождение на СТО 76 г.Чита

После проведения всех работ был сделан развал-схождение (700 рублей), после их манипуляций машину стало клонить вправо. Приехал к ним, переделывал развал другой специалист, после него всё-равно машину клонило, ничего найти не могли, пожали плечами и всё на этом, хотя у них новое оборудование. Надо было деньги забирать у этих «спецов», ну ничего негативных отзывов, включая эту статью я про них написал.

В итоге после проезда 1600 километров, хорошие передние покрышки стали хуже плохих задних. На следкущий год надо брать новые летние шины, думаю эти им на СТО привезу в подарок.

Сделал развал-схождение у другого человека в гараже за 400 рублей, со старым оборудованием и все нормально стало, никуда не клонит и руль ровно стоит.

Слева плохая, справа «хорошая» шина.

Так что рекомендуется по возможности делать все работы самому, это будет более качественно и запчасти будут служить долго. Вот куплю себе потом домкрат гидравлический и сварю себе мини пресс для перепрессовки сайлентблок и переделаю все сайлентблоки.

Замена сайлентблоков передних рычагов Тойота Королла

Заводская инструкция предписывает менять весь рычаг в сборе. Но практика доказывает, что новые сайлентблоки обойдутся гораздо дешевле и скажутся на общем ресурсе ходовой части не больше, чем качество дорог или манера вождения.

Симптомы и причины неисправности

Износ резинометаллических шарниров Тойоты Королла приводит к изменению углов подвески и сопутствующим проблемам:

ухудшению управляемости и курсовой устойчивости (авто уходит в сторону или «рыскает» по трассе),
появлению стука, а при отрыве резинового массива — неприятного скрипа,
увеличению износа покрышек.

Порядок работ

Для устранения неполадки необходимо:

поднять авто на подъемнике и демонтировать передние рычаги;
при помощи гидропресса и оправок подходящего диаметра извлечь старые и запрессовать новые «сайленты»;
установить на место снятые элементы;
прикрепить защиту картера;
опустить машину на твердую поверхность и выполнить окончательную затяжку крепежных болтов;
проверить и отрегулировать сход-развал передних колес.

Срок «жизни» узла будет недолгим, если шарниры Тойоты Короллы неправильно закрепить:

во-первых, надо правильно их сориентировать.
во-вторых, окончательно затягивать крепеж следует только после загрузки (т.е. автомобиль должен стоять на своих колесах).

Читать еще: Как заменить лампы в ДХО Kia Rio 4 с 2017

Также не стоит пробовать «народные методы»:

нагревать комплектующие на открытом огне (после воздействия температуры металл легко деформируется и покрывается коррозией из-за обгорания защитного покрытия),
распиливать наружную обойму ножовочным полотном (велик риск повредить посадочное место),
применять тяжелый молоток вместо пресса (малейший перекос приведет в негодность обе детали).

Ремонт пройдет намного быстрее и проще, если его доверить специалистам нашей сети автосервисов Тойота. Мы используем профессиональное оборудование и в точности выполняем рекомендации производителя.

Toyota Corolla алтайская › Бортжурнал › Замена сайлентблоков передних рычагов

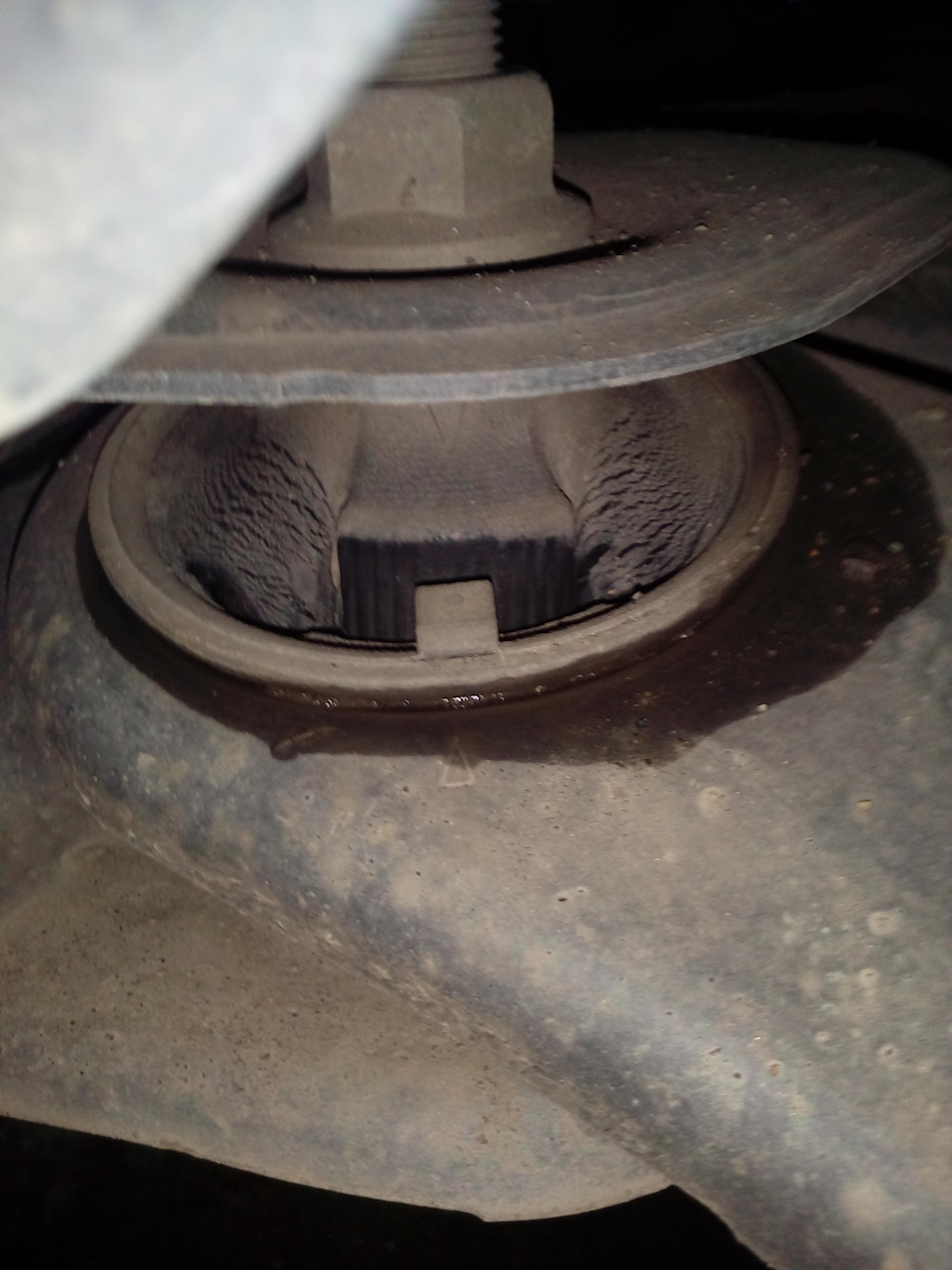

Всем привет. Еще прошлой весной на пробеге 165 т.км было такое состояние задних сайлентблоков передних рычагов.

Проездил лето и + еще 15 т.км и решил заменить сайлетблоки. Еще скажу следующее: до замены при проезде по гребенке внизу передней части бултыхание было, ощущения от подвески не ахти были, какая-то разхлябанность.

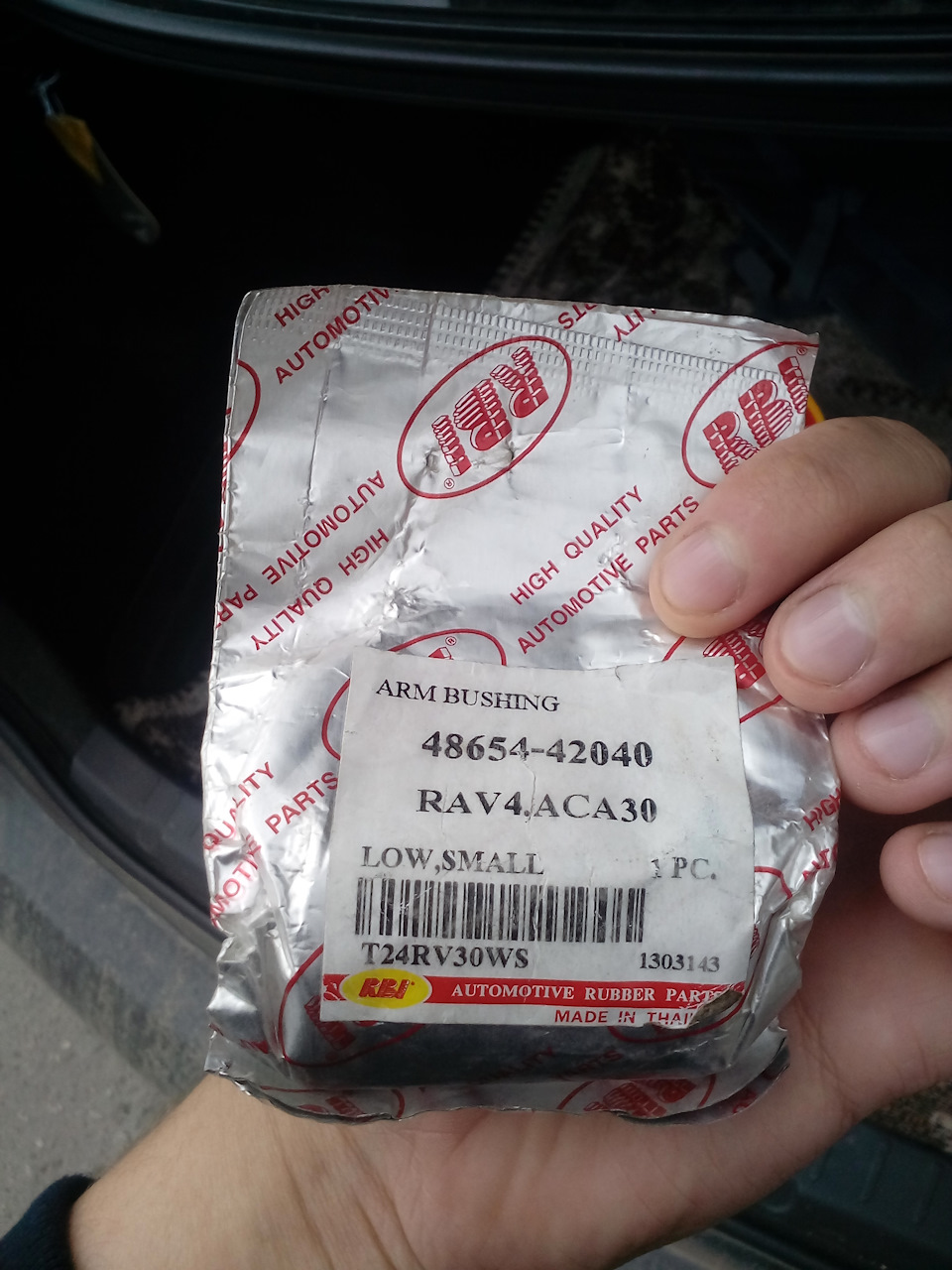

Купил заранее сайлентлоки (горизонтальный и вертикальный) фирмы RBI. Сайленты подходят от 3 поколения РАВ4.

Предполагая проблему с закисанием болта вертикального (переднего) сайлентблока сам не стал производить замену, а поехал в СТО. Ну и как потом оказалось, выкрутить этот болт даже с пневмоинструментом проблемно было, но выкрутился без отрыва закладной в подрамнике. Передний сайлетблок менять не стали, т.к. он в хорошем состоянии и не фиг лезть в рабочий механизм.

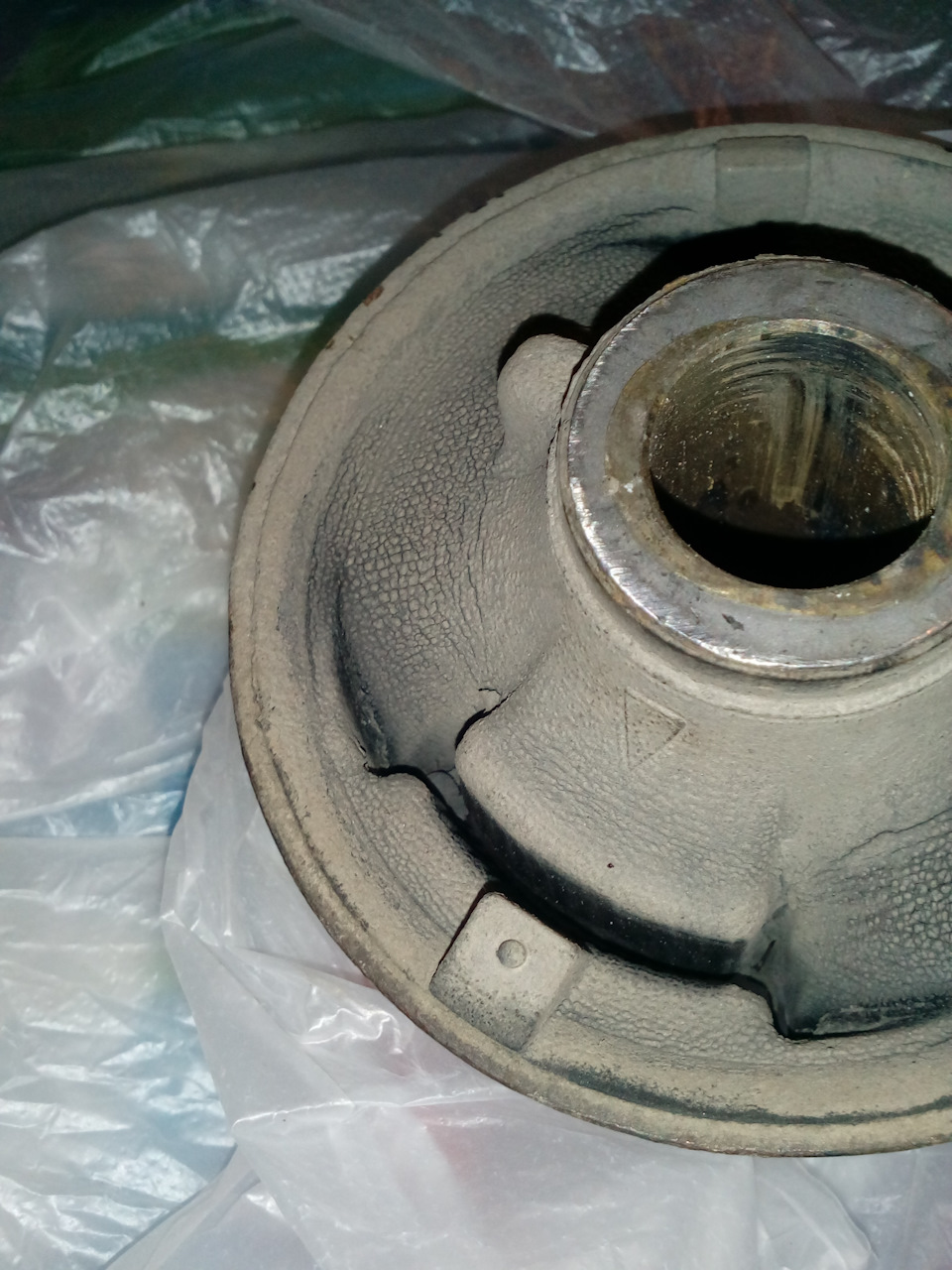

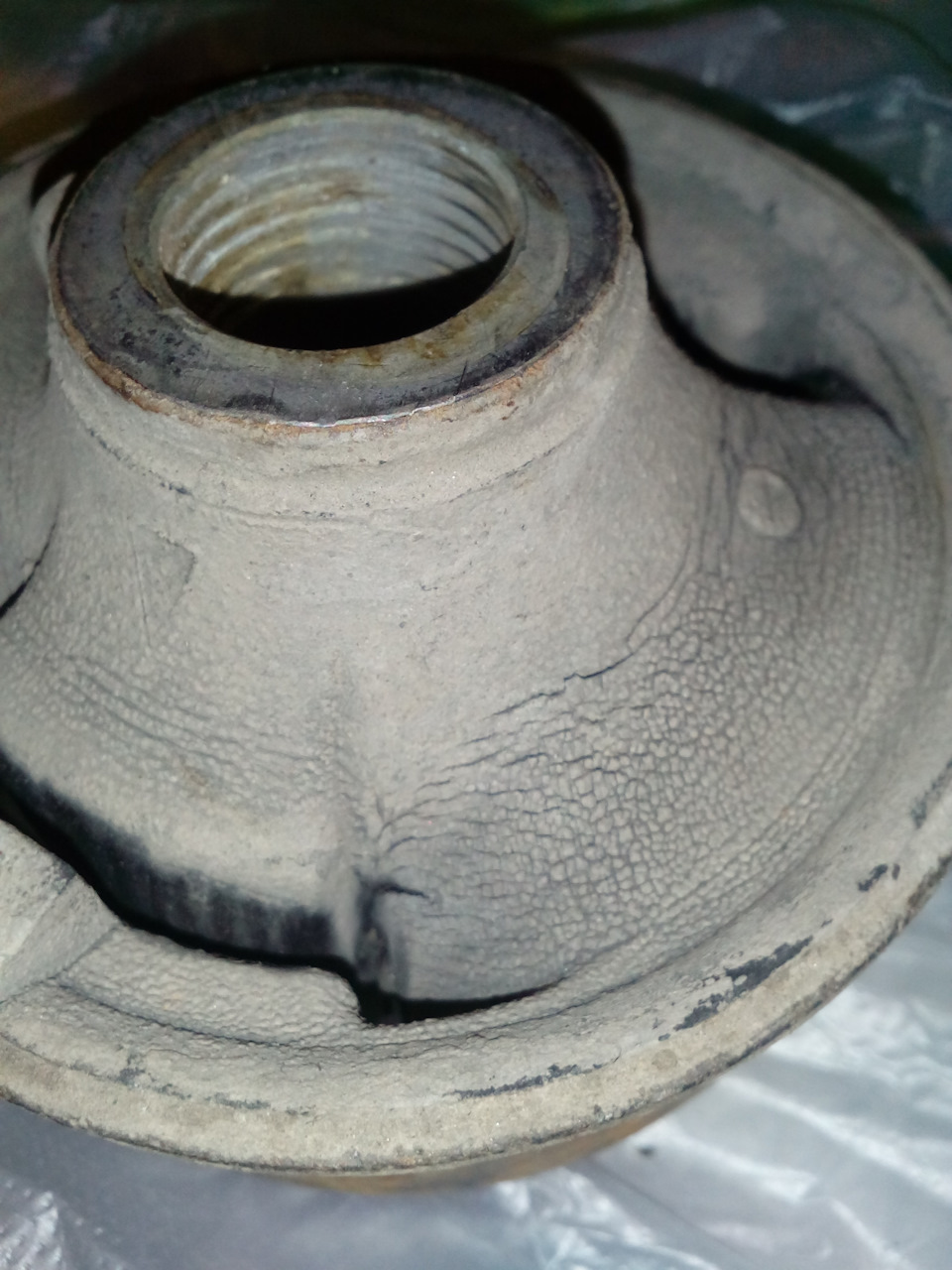

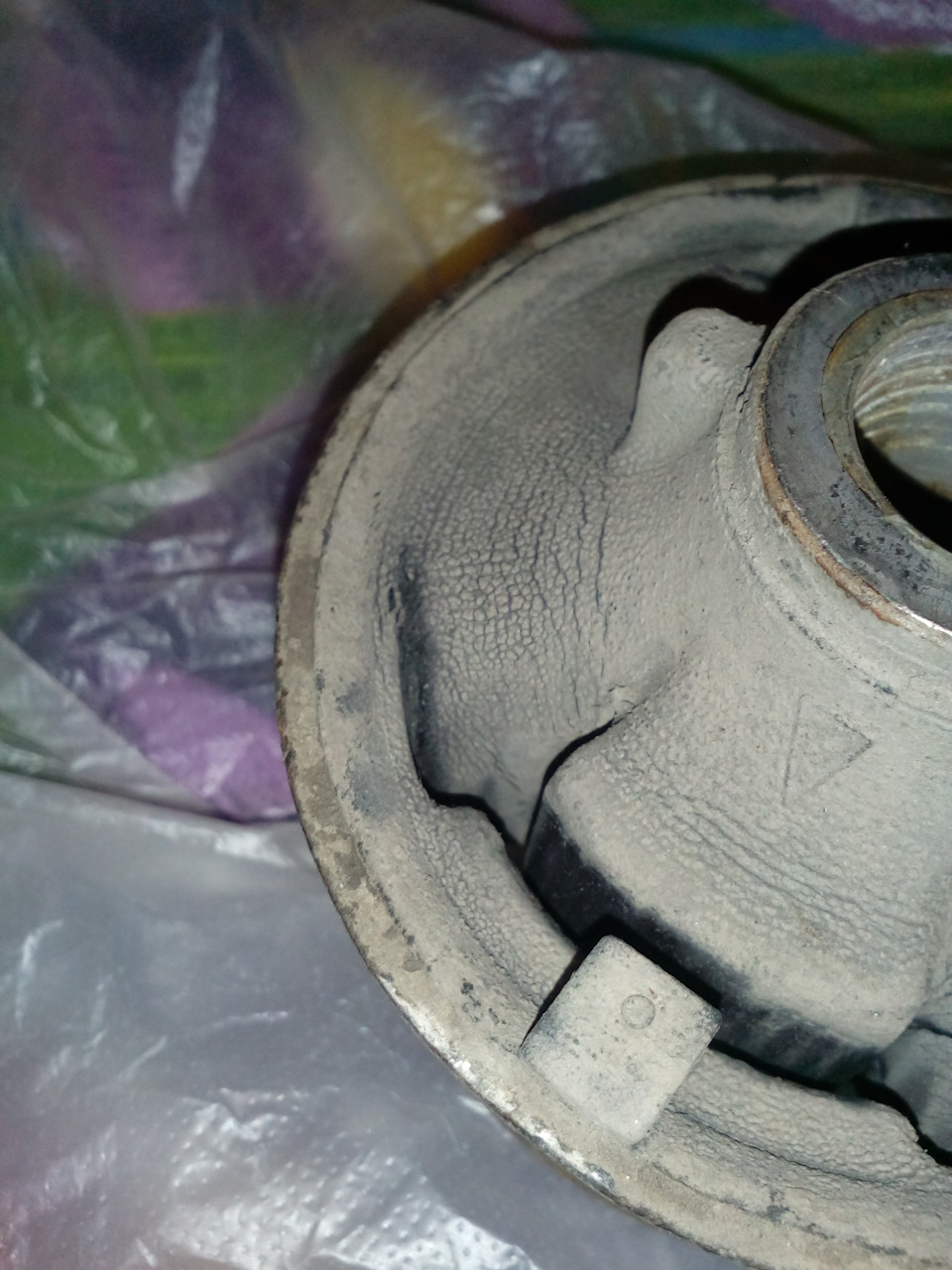

Такой вид выпресованных родных сайлентов

Провели проверку углов уставновки колес.

Выехал с СТО, поехал по ухабинам и эффект «Зашибись». Нет той непонятной разхлябанности, что была ранее в подвеске.

Сайленты обошлись в 1960р, но передние сайленты не понадобились. А стоимость вертикальных сайлнетблолов 560*2=1120р
Работа с проверкой установки колес обошлась 1800р.

Единственно думаю, что замену сайлентблоков раньше надо было произвести.

Менять рычаг в сборе или отдельно сайлентлоки выбирает каждый сам. Я выбрал отдельную замену сайлетблоков.

Toyota Corolla 2009, двигатель бензиновый 1.6 л., 124 л. с., передний привод, механическая коробка передач — визит на сервис

Машины в продаже

Toyota Corolla, 2011

Toyota Corolla, 2008

Toyota Corolla, 2012

Toyota Corolla, 2008

Комментарии 22

Как сейчас rbi сайлентблоки, меняли ?

Я их этой весной поменял.
Поставил рычаги б/у онигинал.
А состояние rbi на фото. Это спустя 25 т.ки

Менял на мацума, проехал 35000 км на них. Колеса менял, увидел на правой стороне начинает разрываться. Опять думаю на что менять?! Или сидем или точка опоры.

Если бы у точки опоры вид сайлента был как у обычных резиновых (с двумя отверстиями), то я за полиуретан. У литого сайлента, как у точки опоры, жесткость больше, хоть и ходят дольше. И у сайлента важная функция — гашение вибрации. Поэтому вибрация будет переходить на другие агрегаты, в том числе рулевую рейку.
А так из этого выбора я за Сидем.

Масума первые прошли 50 т и начали надрывася. Это был рекорд изо всех что я перепробовал, поэтому поставил опять их. И на удивление уже больше 50ти и намёка на обрыв нет.

Sidem разорвался у меня в хлам через 7тыс пробега, хотя обжимали все правильно на яме, точка опоры полиуретан прошла почти 60тыс, сейчас отслоилась втулка, думаю наверное брать такие же

прошел такую же процедуру, ставил все sidem, родные порвались на 72 тыс. пробега, sidem — продержались 65 и нет намека на то .что порвутся, так что, свою задачу они выполнили : прожили так же как и оригинал.

Как сейчас сайлентблоки? Хочу тоже купить sidem

только потрескались, до замены еще далеко.

Слушай есть пат.номера, видимо буду менять?

Я бы заменил с рычагами. При порыве сайлента. А то что микротрещины присутствуют, так это естественно.

Одно дело трещины, другое дело надрывы. Да и в трещины весной вода попадает, замерзает и еще больше резину раздавливает и трещины увеличиваются.

Год и опять будешь менять! Кормить каждый год сервис. Если не новый оригинал в сборе то уж лучше б/у с разборки.

Время покажет.
Про Фебест тоже говорят какашка, но внешний пыльник ШРУС этой фирмы работает уже 45 т.км, перезимовал 3 зимы с морозами за -35. Тоже самое про втулки стаба фирмы SAT, покупал за 400р комплект. Также 45 т.км на них проехал, также 3 зимы с морозами за -35. Только сейчас стуки начинают издавать, но помогает вд-40.

Т.к. болты горизонтальных салентов разработались, то сайленты менять сам буду. А проверку установки колес хотя бы один раз в год положено делать.

автонастрой

Сайт по автомобилям и ремонту.

Замена сайлентблоков Toyota Corolla

Детали не могут служить вечно. Это касается и сайлентблоков автомобилей марки Тойота, которые подвержены огромным нагрузкам в процессе эксплуатации в России. При истощении ресурса или поломке необходимо провести замену.

Данная статья даст информацию для самостоятельной замены сайлентов на таких автомобилях, как:

Тойота Королла,
Тойота Марк 2,
Тойоте Ипсум,
Тойота Карина Е,
Тойота Клюгер.

ЗАМЕНА САЙЛЕНТОВ НА ТОЙОТЕ КОРОЛЛА

ПЕРЕДНЯЯ ПОДВЕСКА

Чтобы было удобно проводить манипуляции с подвеской во время замены сайлентблоков передних рычагов Тойоты Королла 120, нужно поставить автомобиль на яму. Таким образом, к доступу в требуемые места не будет помех. Далее, вам нужно:

Поднять машину при помощи домкрата.
Вывернуть шаровую от рычага подвески.
Кронштейн задней резинки должен быть снят, а за ним болт переднего. С передним болтом необходимо обращаться аккуратно, поскольку он зачастую ломается.

Читать еще: Замена лобового стекла Nissan Qashqai

Если болт всё же обломался, то его можно достать при помощи болгарки или других средств. Его необходимо спилить и достать, при этом резьба на рычаге не должна быть повреждена. Крайний метод – наваривание гайки.

Старые сайленты Тойоты снимаются посредством максимального среза выступающей части, а затем обстукивания. Это необходимо для ослабления крепления старого сальника. Если этого не сделать, то даже съёмник не гарантирует успех. Таким образом удаляем заднюю резинку.

Новая резинка устанавливается с использованием пресса. Данный инструмент гарантирует идеальную установку сайлентблока от Тойоты на место, при этом не будет наблюдаться перекосов или люфтов. Перед запрессовкой необходимо вычистить посадочные места от грязи и коррозии, а также смазать их. Использовать можно любую смазку.

Передние резинометаллические втулки меняются попроще. Они довольно легко впрессовываются из мест установки. Последние зачищаются и смазываются. Далее, сайлентблоки Тойоты запрессовываются опять же при помощи пресса или специального съёмника. Больших усилий тут делать не придётся.
Теперь рычаги готовы к обратной установке. Требуется произвести сборку в обратном порядке, при этом нужно очистить резьбу мест креплений от коррозии, если она есть. Для этого подойдёт WD-40.
На второй части передней подвески машины производятся аналогичные процедуры для замены сайлентблоков.

ЗАДНЯЯ ПОДВЕСКА

Данная инструкция по замене сайлентблоков задней балки в Тойоте Королла 120 поможет правильно осуществить все манипуляции самостоятельно и при этом добиться качества лучшего СТО:

Задняя часть машины должны быть вывешена. Сделать это можно при помощи установки на яму, подлаживания деревянных чурок или поднятия домкратом.
Оба задних колеса необходимо снять. Это нужно, чтобы получить доступ к сайлентблокам Тойоты.
Датчик ABS необходимо снять.
Тормозная трубка отсоединяется и загибается. Жидкость нужно не расплескать и слить в ёмкость. Желательно подстелить тряпку.

Далее, снимается тормозной барабан. Для этого используется ключ на 12 и откручивается 4 болта.
Выкручиваются крепления стоек, и вынимаются болты. Если балка и крепежи вытаскиваются из своих мест туго, то можно помочь, постукивая по ним молотком.

Действия повторяются с другой стороны подвески.

На этом процесс разборки завершается и теперь необходимо менять резиновые втулки.
Старые сайленты Тойоты выбиваются или выпиливаются любыми способами, лишь бы их места установки не пострадали. Можно использовать трубу подходящего диаметра, специальный съёмник или пресс.

Поверхность мест установки новых блоков зачищается до блеска, вся коррозия должна быть убрана. Для большего срока службы и более лёгкой запрессовки поверхность необходимо смазать любой смазкой, хоть солидолом.
После запрессовки можно собирать всё в обратном порядке. Следует делать это не спеша, чтобы ничего не перепутать. Помните, что от подвески зависит поведение автомобиля.

Материал, представленный выше, поможет провести работы по замене задних сайлентблоков на Тойоте Королла 120 без затруднений и лишних вопросов.

Замена сайлентблоков на Тойота Королла

В подвески автомобиля Toyota Corolla есть элементы которые во время движения по неровным участкам дороги гасят колебания, к этим деталям относятся сайлентблоки и резинометаллические шарниры.

У них есть свой срок службы, который во многом зависит от стиля вождения, так как они не ремонтируются в случае выхода из строя их нужно менять.

Признаки неисправностей передних рычагов

Шарнир представляет собой металлическую втулку с полиуретановой или резиновой вставкой, эта втулка устанавливается в передний рычаг. Довольно часто именно втулки стабилизатора в первую очередь выходят из строя, а вот сайлентблок Тойоты Королла может прослужить до 100 000 пробега.

Если в районе передней подвески появляется металлический стук это говорит о том, что есть проблемы с ходой, поэтому нужно осмотреть в каком состоянии находятся элементы этой системы. Чтобы произвести проверку автомобиль нужно загнать на смотровую яму или подъёмник, и осмотреть все соединительные места, и состояние резиновых деталей.

Чаще всего в сайлентблоках в негодность приходят металлические части и резиновые уплотнители, поэтому когда они начинают тереться друг о друга можно слышать неприятный звук, это говорит о том что их следует заменить.

Прежде чем производить замену необходимо узнать какие детали установлены на автомобиле так как они могут быть старого и нового образца. Отличаются они по длине и ширине. После того как деталью определились можно переходить к покупке.

Выбор

От того насколько качественные запчасти, будет зависеть устойчивость подвески и мягкость хода рычагов. Некоторые автовладельцы вместо оригинальных устанавливают полиуретановые аналоги, у которых срок службы больше, но и цена на них на порядок выше.

Оригинал

Оригинальные задние сайлентблоки имеют следующий каталожный номер: 48068-12300 цена на них в районе трех тысяч рублей.

Аналоги

Так как цена на оригинальные запчасти относительно высокая, многие автовладельцы выбирают аналоги которые стоят дешевле. На сегодняшний день их выбор очень большой, например:

[stextbox Рекомендуется приобретать оригинальные сайлентблоки, так как у аналогов срок эксплуатации намного меньше.[/stextbox]

Замена 120-150 кузов

Когда с все необходимое для работы подготовлено можно приступать к замене;

Первым делом автомобиль загоняется на яму, это позволит получить доступ к нужным узлам;
Машина поднимается домкратом;
Демонтируется рычаг, для этого от него отсоединяется шаровая и снимается сквозной болт переднего сайлентблока и кронштейн заднего, если выкрутить болт не получается его можно спилить болгаркой;
При помощи съёмника с рычага вырисовывается сайлентблок, чтобы снять деталь было легче, его желательно обстучать молотком и максимально срезать;
Устанавливается новый сайлентблок, проводится прессовка, сделать это можно используя тиски или любой другой пресс. Перед установкой поверхность желательно почистить и нанести смазку;
Собранная деталь монтируется обратно на автомобиль.

Читать еще: Замена ремня генератора Фокус 2

[stextbox Чтобы не было проблем с болтами во время следующей замены, их нужно смазать специальной графитовой смазкой, это поможет предотвратить закипания болтов. Найти эту смазку можно почти в любом автомагазине![/stextbox]

Полезное видео

Рекомендуем ознакомится с видео ниже:

Чтобы заменить сайлентблоки передних рычагов на Тойоте Королле для удобства нужно использовать яму или подъёмник. А выбору деталей стоит уделить особое внимание, так как именно от этого будет зависеть как долго они прослужат.

Замена сайлентблоков передних рычагов тойота королла

Привет всем кто решил заглянуть ко мне в дневник. Долго меня мучал скрип резины в подвеске. Ехать в сервис и попросить посмотреть что это не было ни времени ни желания. Ездил так. Тем временем скрип нарастал. Прием провлялся он при неспешной езди по неровной дороге и при нажатии на тормоз при такой же скорости движения. Закономерность появления симтомов я никак не мог выявить. Посещала мысль о том то мне светит замена сайлента, но в надежде отделаться полегче надеялся на шаровую производства фимры CTR. Качание стоячей машины из стороны в сторону тоже не помогало определить источник звуков. В общем плюнул, остался после работы и залез с телефоном под машину. Иногда пользуюсь таким способом для осмотра недотпных участков. Сую телефон и фотографирую. Так и на этот раз поленившись снимать колесо и искать на чтобы лечь диагностировал скорую кончину (а может это и есть кончина) заднего сайлентблока переднего левого рычага. До этого морально себя уже готовил к замене поэтому услиленно штурмовал интернет на предмет фотоотчетов. Самое паршивое в ремонте как я себе представлялэто был болт, упирающийся в поддон коробки. Люди делали по разному: кто снимал подрамник, кто то отцеплял опору двигателя и домкратил коробку. Кто то действовал настолько радикально ломом, что подгибал поддон коробки. Я решил действовать гибридным способом.

Собственно уже снятый рычаг с рваным салентом.

Был установлен сайлент фирмы RBI (других в моем любимом магазине Японец не нашлось). Читал конечно что их ругают, но мочи моейуже не было терпеть этот звук, да и боязно было. Тем более что лзть в подвеску все равно пришлось бы, так как порвался наружный пыльник ШРУС, купленый у хитрых китайцев. Тысяч 15 он прошел. Заодно раз пошла такая пьянка решил заменить и ступичный, который «подгуживал».

Вот такая модная смазка у мня была на внутренней гранате. Раньше покупал ее за 190 рублей за пакетик. Сейчас стоит 380. Слишком дорого. А аналогов нет. Только заказывать в интернет. На основе полимочевины. Наверное все таки закажу, так кактолько смазки на основе полимочевины подходят для игольчатых подшипников.

Злосчастный болт. Тут видно мой «гибридный способ». Через досочку я поддомкратил коробку, она подняласьмиллиметров на 5.

Потом ослабил этот болт на подрамнике.

. и этот. Далее острым концом балонника поддел и опустил подрамник и выдернул болт. Я ьыл очень доволен что теоретически подготовился и этот этап не отнял много времени. Повозился я конечнокогда выдергивал и вставлял обратно рычаг в места крплений.

Финальную затяжку предупреждали надо делать на полностью нагруженой машине. Так как с одеты колесом ядаже под машину быне залез Подложил под рычаг подставку и полностью опустил машину. Считаю что имитация нагрузки близка к правдивой.

Друзья! Если кто то хотелувидеть как я фигачу надтавками сайлент, то это не ко мне. У меня нет условий для этих упражнений. Я просто взял ступицу и рычаг в руки и пошел в сервис. Благо минут за 7 доплелся. Качество запрессовки ступичного подшипника и сайлент блока еще предстоит проверить (читай прямоту рук мастеров). Кстати надо сюда пробег закинуть, чтоб засечь сколько детали пройдут.

Не собираюсь никого лечить на тему ремонта-просто я сделал так)) Всем добра.

TOYOTA Club Belarus

Клуб любителей автомобилей TOYOTA

Главная › Форум › Автомобили › Toyota Corolla / Auris / Verso › Corolla Verso / Toyota Verso
Версия для печати

Правила
FAQ
Регистрация
Вход

Фотоотчет Замена сайлентблоков переднего рычага Corolla Verso 07

Модераторы: Pilot SH, Alec

14 июл 2012, 20:42

Автомобиль- Toyota corolla verso
Год выпуска — 2007

Загремела передняя подвеска(Спасибо Украине),главное на ямах нормально,а на мелких буграх противный дребезг.Знакомый купил авик версо, на тех.осмотре ему приговорили сайлентблоки переднего рычага.Симптомы были те же.Было принято решение менять сайлентблоки и в догонку шаровые(что бы не возвращаться к этому вопросу).Началось изучение exist. На corolla verso там есть только маленький сайлентблок и шаровые.Залез под авика версо,посмотрел и прикинул,что они похожи с моим.На existе меня отговаривали от покупки,т.к. на мою машину он не шел.Заказал на свой страх и риск.
САЙЛЕНТБЛОК ЗАДНИЙ ПЕРЕДНЕГО РЫЧАГА ПОДХОДИТ ОТ AVENSIS VERSO .
Католожные номера запчастей которые я брал,выкладываю.

Опора шаровая Febest 0120-ZNR
Внимание. Шаровые бывают 2-х видов.С посадочным размером на 18мм и на 15мм.Эти шаровые мне не подошли(15мм)

Сайленблок задний переднего рычага Febest TAB-201

Сайлентблок переднего рычага Sidem 845620

Гараж был не мой,поэтому шаровую поменять в этот раз не удалось.Ничего на следующих выходных поменяю.Скажу честно,я прое. блин промучался с 10:30 до 15:30.Прессовал на прессе в мастерской(благо 5 минут ходьбы).Еффект почти достигнут,пока гремела правая сторона-левой слышно не было,теперь слышно левую,но не так громко.Больше писать нечего,смотрим фото и задаем вопросы.
