Как снять генератор на приоре с кондиционером

Как снять генератор на Приоре с кондиционером? Пошаговый способ

Скачать PDF

Придуманные усовершенствования в некоторых случаях выходят боком, так как снять генератор на Приоре с кондиционером, по словам некоторых автомехаников – миссия довольно трудоемкая и практически невыполнимая без дополнительных телодвижений. И все это связано с конструкционными особенностями деталей, вроде бы призванных создавать такой желанный во многих отечественных машинах комфорт.

Консультация на СТО может повергнуть в шок даже бывалого автомобилиста: дескать, надо демонтировать радиаторы, затем – спускать из самого кондиционера фреон, снимать ресивер. И вообще – разбирать чуть ли не пол-автомобиля, поскольку генератор после скручивания всех его креплений с одной стороны упирается в моторную опору, а с другой почти впритык стоит компрессор кондиционера (таковы, увы, причуды гениальных разработчиков опции). И дело не только в том, что все эти работы довольно дорого стоят, хотя и зря деньги тратить тоже не хочется.

Больше всего беспокоит то, что такой масштабный демонтаж может после повлечь за собой возникновение новых и новых мелких ремонтов – слишком много узлов затрагивается, и всегда есть вероятность того, что что-то может пойти не так. Одна незатянутая гайка – и пожалуйте снова на яму или на подъемник, ремонтироваться и платить специалистам. Да и заново заправлять кондиционер – дело недешевое, а в данном случае, на наш взгляд, и абсолютно ненужное.

Как снять генератор на Приоре с кондиционером? Владельцы подобных моделей, обладающие техническими навыками и соответствующим складом мышления, разобрались сами в данном, прямо скажем, не простом вопросе. И все оказалось вовсе не так пугающе, как описывалось профессиональными мотористами автосервисов.

Как произвести демонтаж?

Основное отличие от извлечения его из авто без кондиционера – подход снизу. Приора загоняется на подъемник или яму, и производятся довольно нехитрые манипуляции.

  • Первым делом убирается защита с движка;
  • Немного ослабляется натяжной ролик генераторного приводного ремня;

А если только ремень поменять?

Если генератор еще в полном порядке, и нужно только заменить его ремень, то даже полностью доставать его не нужно. Можно обойтись и без ямы, одним домкратом.

  • Поддомкрачивается и снимается правое переднее колесо;
  • Смазкой WD40 обрабатываются крепления подушки с этой стороны и болты кронштейна. 10 минут спустя скручиваются гайки;
  • Передок справа поддомкрачивается, под движок подкладывается опора (лучше всего подойдет спил бревна, можно использовать кирпичи или что еще окажется под рукой);
  • После вывешивания двигателя под подушкой появляется щель, достаточная для того, чтобы вытянуть старый ремень и заменить его новым;
  • После реконструкции домкрат начинают медленно поднимать, а движок также неторопливо опускать. На этом этапе нужно проявлять повышенную бдительность, дабы не пережать ремень;
  • Крепеж закручивается по местам, подпора убирается, колесо ставится на законное место, авто опускается на землю. Проверить, в нужном ли положении ремень, просто: если при запуске мотора раздастся свист, значит, вы где-то промахнулись.

Поэтому, совет для новичков: не нужно безоговорочно верить всему, что вам говорят на СТО, так как снять генератор на Приоре с кондиционером можно без лишних трудозатрат и грандиозной разборки.

Как Снять Генератор На Приоре С Гуром

Снимать генератор приходится для разных целей, например, для его ремонта, доработки, проверки или замены на новый. Иногда для того, чтобы получить доступ к другим элементам подкапотного пространства. Процесс снятия генератора может различаться, в зависимости от типа двигателя и комплектации автомобиля. Инструкция, представленная ниже также пригодится для замены ремня генератора.

Признаки неполадок

На неисправности генератора энергии могут указывать и другие проявления, например:

  • тусклое свечение фар/приборной панели;
  • нестабильная яркость освещения;
  • мигание или горение лампы-индикатора на панели приборов.

Стоит учитывать, что генератор — это отчасти взаимозависимая связка с аккумулятором. За электричество отвечает именно генератор, на аккумулятор возлагаются функции резервной батареи, которая работает только в определённые периоды: при старте двигателя и для подачи питания на электронику, когда двигатель заглушён.

Проблемы с электропитанием и перепадами напряжения дают понять автомобилисту, что настала пора ТО.

Причины неполадок

Отсутствие подачи энергии может быть по причине механических повреждений или нарушений в электрическом устройстве генератора.

В первом случае это:

  • деформация корпуса;
  • нарушение фиксации (поломка креплений);
  • износ подшипников, пружин, муфты и прочих составных частей.

Нарушения в электрической части на Лада Приора:

  • прерывание электроцепи в обмотке/замыкание;
  • выход из строя реле;
  • нарушения в проводимости тока диодного моста;
  • износ угольных щёток;
  • деформация пластин якоря/замыкание.

Хорошо, если поломка окажется незначительной, например, износ угольных щёток. Тогда их замена решит проблему. В некоторых случаях ситуацию может исправить только новый агрегат. Для замены щёток, можно обойтись освобождением доступа к динамо-машине без её снятия, замена же предусматривает соответственно полный демонтаж оборудования.

Учитывая различии в моделях, есть и нюансы в снятии генератора.

Подготовка и необходимый инструмент

Снимать генератор на «Лада Приора» удобнее на эстакаде или смотровой яме. Перед тем как приступить к демонтажу, приготовьте инструмент:

  • слесарный вороток;
  • удлинитель;
  • кардан из набора инструментов;
  • головки на 10, 12, 13, 17;
  • накидные ключи на 10, 12, 13, 17.
  • средство WD-40.

Это интересно: На пути к «вечному» двигателю
Заехав на яму или эстакаду, не забудьте установить упоры под колёса, чтобы автомобиль не покатился самопроизвольно. Затем отсоедините минусовую клемму от аккумулятора. Обработате WD-40 места крепления генератора и компрессора кондиционера. Подождите 10–15 минут, чтобы средство подействовало.

Алгоритм снятия генератора

В любой комплектации, первоначально необходимо предотвратить поступление электроэнергии. Для этого отсоединяется минусовая клемма от аккумуляторной батареи.

Далее произвести действия в такой последовательности:

  • снять приводной ремень генератора;
  • убрать резиновый чехол, который крепится гайкой;
  • убрать провода соединения с контактной шпилькой;
  • открутить гайку нижнего крепления;
  • снять гайку со втулкой;
  • убрать болт нижнего крепления;
  • удалить болт и снять натяжную планку.

Можно снимать генератор. Установка агрегата на место осуществляется в обратной последовательности.

Гидроусилитель на Ладе не препятствует снятию генератора через нижнюю защиту или через фару, это зависит от конкретной модели.

Дополнительно рекомендуем прочитать статью нашего специалиста, в которой подробно рассказывается о генераторе ВАЗ-2106.

Также советуем прочитать интересную статью нашего эксперта, посвящённую тому, как снять генератор на ВАЗ-2114.

Если есть необходимость снять шкив, предварительно убирается ремень генераторного привода и ослабляются болты крепления радиатора. Далее откручивается болт регулировки и снимаются непосредственно гайки крепления. Удаляя болт крепления необходимо поддерживать генератор, после удаления болта можно снимать шкив.

Замена генератора

Принимая во внимание, что Лада Приора оснащена большим количеством электроприборов, необходимо установить мощный генератор, который справится со всеми задачами. Характеристики подходящего устройства:

  • маркировка 5102.3771;
  • мощность 80 Ампер или 115 Ампер. Для любителей хорошей музыки мощность должна составить 170 Ампер.

Во-первых, нужно снять старый генератор. Это следует делать в три этапа, показанные на фотографиях:

  1. Снять клемму с АКБ, и ремень, одетый на шкив генератора и коленвала (подушку двигателя поднимать не нужно).
  2. Отсоединить три провода, идущие в генератор. Первый в виде разъема, два других в виде клемм под защитным колпаком, который необходимо отогнуть, и гайку крепления открутить, чтобы отсоединить провода.

  • Ключом (подойдет торцевой ключ на “13”) открутить гайку болта нижнего крепления генератора, после чего аккуратно вынуть болт. Если потребуется, воспользуйтесь для выбивания болта молоточком. Затем полностью открутить гайку, скрепляющая генератор с верхним кронштейном. Вынув регулировочный болт, нужно снять генератор с автомобиля.

    • Во-вторых, установить новый подходящий генератор. Он монтируется в том же порядке, в котором был снят старый механизм. Необходимо учесть, что установка на Ладу Приору генератора с мощностью в 115 Ампер от Приоры Люкс, требует подключения нового разъема проводов D+, имеющий другие параметры. Его можно купить в любом автосалоне. В конце следует подключить к генератору оставшиеся провода.

    Как видно, произвести замену генератора на новый по вышеуказанной схеме не составит труда.

    Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

    Ремонтные работы

    Замена генератора Лада Приора с кондиционером

    Если необходима замена генератора приоры с кондиционером, то здесь есть два нюанса, которые кроются в производителе кондиционера. Панасоник позволяет снять агрегат без компрессора, а вот компрессор Халла не позволит достать генератор.

    Снятие генератора с Лады Приоры с кондиционером по шагам:

    • снять защиту двигателя;
    • при необходимости снимается ручейковый ремень компрессорного привода;
    • открывается доступ к контактам генератора, которые необходимо отсоединить;
    • открутить крепление отсека мотора и вытащить болт;
    • если вышеописанные действия позволяют снять компрессор, его необходимо сдвинуть вниз и вправо;
    • вытащить болт и втулку;
    • достать генератор в нижней плоскости двигателя.

    Если болт невозможно извлечь можно поступить двумя способами:

    1. Срезать болт болгаркой и потом установить новый.
    2. Приподнять домкратом двигатель, убрать подушку, ликвидировать болт.

    При последующем креплении болт вкручивать головкой наружу для предотвращения подобных трудностей.

    Возможно, вас также заинтересует статья нашего специалиста, посвящённую тому, как снять передний бампер на Приоре.

    Рекомендуем дополнительно изучить статью нашего эксперта, в которой рассказывается о том, как снять фару на Приоре.

    Если есть уверенность, что в основе проблемы лежит износ угольных щёток, то поменять их можно без снятия генератора. Стоит отметить, что генераторы на Приорах имеют неремонтопригодный щёточный механизм, то есть эту деталь при износе щёток заменяют полностью.

    Замена щеток генератора

    Поэтапный процесс — замена щёток генератора Приоры, не снимая генератор:

    • убрать минусовую клемму;
    • снять силовой провод, идущий на генератор;
    • снять пластмассовый кожух;
    • открутить крепёжные механизмы удерживающие щётки;
    • установить новую запчасть и подсоединить провода.

    Рекомендуется проверить при помощи вольтметра, идёт ли процесс зарядки, и что при этом отображается на панели. Если показатели соответствуют друг другу, можно устанавливать остальные детали на место.

    Как снять генератор с Приоры без съёма кондиционера при отсутствии эстакады

    Учитывая технические особенности местоположения навесных агрегатов, в том числе и генератора, иногда не обойтись без ямы или эстакады. Но есть вариант снятия динамо-машины не снизу, а через фару. Такой вариант удобен в применении для моделей с кондиционером.

    • открутить пластиковую защиту над фарой;
    • ослабить гайки крепления бампера снизу;
    • полностью открутить крепления от крыла;
    • открутить все болты крепления фары;
    • отсоединить питание;
    • снять фару;
    • отсоединить клипсы адсорбера и снять его;
    • ослабить натяжной ролик ремня генератора;
    • убрать в сторону воздушный фильтр;
    • открутить болты крепления генератора;
    • отсоединить провода;
    • снять генератор.

    Если нет опыта в разборе, съёме агрегатов и замене элементов, то лучше заручиться поддержкой специалистов или обратиться в сервисную мастерскую по обслуживанию ВАЗ.

    При отсутствии опыта есть вероятность повреждения элементов кондиционера или, как это не редко случается, некачественного крепления деталей, что подтверждается лишними болтами и гайками, оставшимися после ремонта.

    Как Снять Генератор На Приоре С Гуром

    Снятие и замена генератора Priora: симптомы, устройства, схемы

    После посещения машины владелец Lada Prior может задаться вопросом, сколько узлов нужно разобрать, чтобы добраться до генератора. Мастера объяснят, что кондиционеры ВАЗ 2170 и модели ГУР требуют особого подхода. Но на самом деле замена не так сложна, как описывают сотрудники сервисного центра. Это займет чуть больше часа, чтобы занять время и войти в новый блок. Чтобы помочь вам понять, о чем мы говорим, мы подготовили дополнительные материалы: проводка и генератор, бирки машины. Мы также рекомендуем вам изучить раздел, в котором описано, как установить генератор на Prioru.

    Схема и устройство

    Схема генератора показывает, как устройство подключено к другим частям автомобиля. Кондиционированные Lada Priora и GUR получили модель 5102.3771, которая имеет ряд преимуществ перед предыдущими поколениями. Увеличение мощности при низких оборотах двигателя является одним из преимуществ устройства: скорость вращения ротора уменьшается во времени на 300 минут, а выходная мощность увеличивается на 4-6 А. Это новшество позволило использовать машину коробчатого типа, а также увеличило урожайность на зиму.

    Диаграмма показывает, что работой устройства управляет сигнальная лампа, которая установлена ​​на приборной панели. При включении ключа зажигания лампа должна загореться после запуска. Выходи. Вот как работает работающий генератор

    . Если лампа продолжает гореть во время работы двигателя, это означает, что устройство работает со сбоями, диаграмма поможет вам понять.

    Как только схема будет изучена, вы можете перейти к частям генератора.

    Симптомы неисправности

    На автомобильных форумах вы можете часто замечать жалобы владельцев Lada на кондиционер по мере увеличения потока. Вы должны сразу сказать, что ток не увеличивается. это касается напряжения. Если устройства показывают, что генератор слишком силен, вы должны искать проблему в реле. Электрические дефекты включают в себя жжение или износ щетки, повреждение проводки и обмоток, повреждение реле контроллера (большой ток), дефекты в работе диодного моста. Что касается механических неисправностей, они включают изношенные пружины и подшипники, повреждение ремня или повреждение корпуса.

    Замена генератора Приора 16 клапанов своими руками видео

    ВАЗовские модели автомобилей обычное не представляют никакой сложности при простом ремонте или разборе, обслуживать их недорого практически в любом сервисе, а базовые комплектации при необходимости поддаются даже новичкам. Но если вам потребовалась замена генератора Приора 16 клапанов с кондиционером или гидроусилителем, демонтировать его будет довольно сложно ввиду более узкого пространства под капотом, и нужна подготовка.

    Почему, собственно, сложна замена генератора на Приоре 16 клапанов?

    У шестнадцатиклапанной версии между головкой и радиатором куда более узкое расстояние, чем на восьмиклапанной. Если снять на 16-клапанном генераторе крепежные болты, снять его все равно не будет возможным — он будет упираться в радиатор. Потому что свободное место под капотом будет занято компрессором или насосом. Не тяните за генератор ни в коем случае, это повредит радиатор. Если что-то не отцепляется само по себе — не применяйте силу.

    Как снимается генератор

    В помещении предпочтительно иметь крановую балку, на крайний случай можно воспользоваться домкратом на колесиках, специальным для вывешивания двигателя. Действовать следует следующим способом.

    • Отсоедините клеммы аккумулятора.
    • Вывесить мотор.
    • Снять ремень привода.
    • Ослабить патрубки на гидроусилителе или кондиционере.
    • Снять с генератора крепления.
    • Теперь генератор можно отсоединить и подать. Сначала в сторону, потом вверх.
    • Когда все проводки будут отсоединены, генератор можно снимать.

    Замена ремня генератора на Приоре 16 клапанов проводится в обратном порядке, просто установите новую деталь, следуя по инструкции.

    Как снять генератор на Ладе без кондиционера

    Если у вас не установлено дополнительное оборудование, замена генератора Приора 16 клапанов пройдет чуть проще, так как места под капотом будет больше.

    • Снимите клемму на минус с аккумулятора.
    • Снимите защиту с двигателя.
    • У натяжителя ремня отверните гайку (не полностью, максимум на четыре оборота). Теперь его можно ославить, немного повращав винт. Когда он достаточно освободится, можете его снять.
    • Снимите защитный колпачок, чтобы потом снять клемму со жгута проводов. Теперь можно снять колодку проводов.
    • Выверните гайку, чтобы снять крепящий сверху болт, затем сделайте то же самое с болтом нижнего крепления.
    • Снимите ремень, а затем и весь генератор.

    Поскольку в продвинутых комплектациях с кондиционером ремень на генератор ставится длиннее, то и при необходимости его замены, нужно помнить о некоторых тонкостях. Особенно если чувствуется, что качество сцепления с роликами стало гораздо хуже, тогда придется сделать перенатяжку или смену. О неполадках в первую очередь скажет свист, явное снижение уровня заряда аккумулятора, даже если он должен быть полностью заряжен. Новые аккумуляторы можно заказать здесь: https://www.rimir.by/products/car/akkumulyatory-95/ . В таком случае в первую очередь стоит взглянуть на ремень — эластичен ли он, не появились ли на нем сторонние трещины.

    Замена ремня генератора Приора 16 клапанов должна быть проведена через 60 тысяч километров пробега, ну или раз в два года.

    Как поменять ГУР

    Вам потребуется смотровая яма, баллонный ключ.

    • Ослабьте гайку, чтобы открутить регулировочный болт.
    • Теперь можно отодвинуть генератор.
    • Сняв правое переднее колесо и его подкрылок, откроется пространство перед старым ремнем.
    • Отсюда он легко снимается.
    • Можно установить новый. Главное — правильно и хорошо его подтянуть.

    Как натянуть ремень и проверить его натяжку

    Для Приоры помимо родного рекомендуются аналогичные ремни таких иностранных марок, как Контитех, Дайко, Гейтс, Фленнор.

    • Ослабьте гайку ролика, придется держать обойму ключом. Вращая потом этот ключ, обойму можно проворачивать.
    • Зажмите гайку у ролика. Проверить качество натяжения следует только на длинном участке между шкивами. Если при надавливании в этом месте на ремень, он прогибается не больше чем на 10 миллиметров, натяжение подходящее.
    • Если на вашей Ладе стоит гидроусилитель, следует натянуть его чуть сильнее. Если вы натянете его недостаточно сильно, он будет очевидно свистеть, этот недостаток легко улавливается на слух. Тогда подтяните его чуть сильнее. Если же слышится не свист, а гул, ремень наоборот необходимо приспустить.

    На Приоре в обычном сервисе поменять только ремень может стоить от 300 рублей (не считая расходников). Если генератор с роликами или навесной, то цена существенно возрастет до полутора тысяч рублей. Не стоит забывать чек на оказанные услуги, гарантия на проведенные работы должна быть не менее полугода, если ремень испортится по причине некачественной установки или натяжения, нужно требовать замену за счет сервиса.

    Сам же генератор на замену по цене начинается от 5 тысяч рулей. Стоимость только работ по снятию-установке в среднем составит 1000 рублей для простых моделей.

    Генератор на «Лада Приора» с кондиционером: как снять правильно?

    При поломке генератора на автомобиле «Лада Приора» владельцы во многих случаях обращаются на станцию технического обслуживания. Но не всегда есть возможность воспользоваться услугами профессионалов, поэтому в этой статье подробно разберём весь процесс демонтажа своими руками. Если автомобиль не оборудован климатической установкой, то трудностей обычно не возникает. Но если есть кондиционер, то задача снятия генератора на «Приоре» превращается в настоящий «танец с бубнами». Об этом свидетельствуют многочисленные посты на автофорумах, которые пестрят «добрыми» словами в адрес конструкторов АвтоВАЗа. Так ли это? Давайте разбираться.

    Особенности снятия генератора на авто с кондиционером

    В автомобиле «Лада Приора» с кондиционером компрессор климатической установки и генератор приводится в движение одним ремнём. Особенность конструкции такова, что демонтировать генератор без снятия компрессора невозможно. Необходимо сперва отсоединить помпу кондиционера от кронштейна. Эта первое затруднение, с которым сталкиваются.

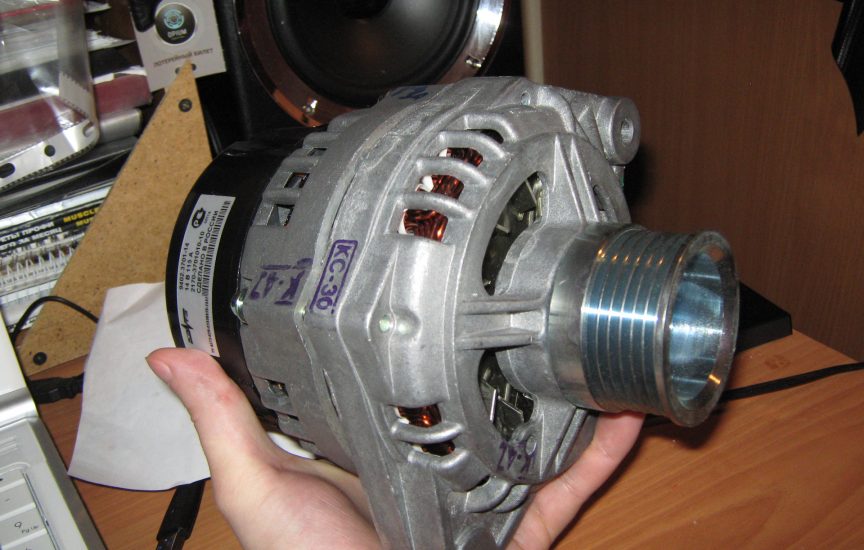

    Генератор Лада Приора от Бош

    Возможная вторая проблема поджидает у нижнего крепления генератора. Если болт установлен головкой к двигателю, то полностью извлечь его не удастся. Он настолько длинный, что упирается в моторную подушку, и снять генератор не получится. Чтобы вынуть болт, необходимо подвесить двигатель домкратом и открутить подушку. Советуем не использовать такой способ. Проще купить новый болт, а старый отрезать болгаркой. При монтаже генератора установите новый болт, но уже головкой наружу. Так вы в будущем сэкономите 10–15 минут своего времени.

    Подготовка и необходимый инструмент

    Снимать генератор на «Лада Приора» удобнее на эстакаде или смотровой яме. Перед тем как приступить к демонтажу, приготовьте инструмент:

    • слесарный вороток;
    • удлинитель;
    • кардан из набора инструментов;
    • головки на 10, 12, 13, 17;
    • накидные ключи на 10, 12, 13, 17.
    • средство WD-40.

    Заехав на яму или эстакаду, не забудьте установить упоры под колёса, чтобы автомобиль не покатился самопроизвольно. Затем отсоедините минусовую клемму от аккумулятора. Обработате WD-40 места крепления генератора и компрессора кондиционера. Подождите 10–15 минут, чтобы средство подействовало.

    Пошаговая инструкция

    1. Снять снизу защиту двигателя.
    2. Снять ручейковый ремень привода компрессора кондиционера и генератора.
    3. Отсоединить контакты от генератора: сначала под резиновым защитным колпачком вывод В+ (он крепится гайкой на 10), потом вывод D (белая фишка).

    Ключом на 10 мм открутить контакт генератора
    Открутить сверху моторного отсека верхнее крепление генератора двумя накидными ключами на 13 мм.

    Двумя ключами на 13 мм открутить верхнее крепление генератора
    Вынуть болт.

    Вынуть болт крепления генератора
    Открутить снизу моторного отсека болт нижнего крепления ключом на 17.

    Открутить накидным ключом на 17 нижнее крепление генератора
    Открутить крепление компрессора к кронштейну ключом на 12. Компрессор крепится 4 болтами: один короткий, три длинных. Начните с нижних. Верхние удобнее откручивать с помощью воротка, удлинителя, кардана и головки на 12.

    Начните с нижнего болта крепления компрессора климатической установки

  • Отвести компрессор сначала вниз, потом вправо к лонжерону кузова. Снимать трубки не надо. На заметку. Закреплять компрессор необязательно. Его удержат окружающие детали.
  • Извлечь болт с металлической втулкой из нижнего крепления.

    Вынуть болт с металлической втулкой из нижнего крепления генератора
    Вынуть генератор вниз из моторного отсека.

    Вынуть генератор из моторного отсека вниз

    Видео-отчёт: Как снять генератор на «Лада Приора»?

    Для ясности процесса снятия генератора на автомобиле с кондиционером предлагаем просмотреть видео:

    Если использовать необходимый инструмент и следовать инструкции, приведённой выше, то снять генератор на «Лада Приора» с кондиционером удастся минут за 40–60. А вам приходилось снимать генератор на своём автомобиле? Если да, то поделитесь, с какими трудностями столкнулись вы и как решили проблемы. Это можно сделать в комментариях после статьи. Давайте помогать друг другу!

    Как снять генератор на Лада Приора, Калина, Гранта

    Снимать генератор приходится для разных целей, например, для его ремонта, доработки, проверки или замены на новый. Иногда для того, чтобы получить доступ к другим элементам подкапотного пространства. Процесс снятия генератора может различаться, в зависимости от типа двигателя и комплектации автомобиля. Инструкция, представленная ниже также пригодится для замены ремня генератора.

    Снятие генератора на автомобиле Лада без кондиционера

    Перед началом работ отсоедините минусовую клемму с аккумулятора и защиту двигателя. Приготовьте ключи «на 10, 12, 13».

    На 16 клапанных двигателях (ВАЗ-21126, ВАЗ-21127) используется натяжитель ремня генератора:

    1. отвернуть на 3-4 оборота гайку (№2) натяжителя.
    2. ослабить ремень генератора, вращением винта натяжного ролика (№3).
    3. снять ремень генератора

    Для всех комплектаций:

    1. снять защитный колпачок (№1), вывернуть гайку и снять клемму жгута проводов.
    2. отсоединить от генератора колодку с проводами (№7).
    3. вывернуть гайку (№3) и извлечь болт верхнего крепления генератора.
    4. вывернуть гайку (№5) и извлечь болт нижнего крепления.
    5. снять ремень со шкива, а затем и сам генератор.

    p.s. Чтобы снять заднюю крышку генератора следует поднять одновременно три фиксатора. Сделать это затруднительно, поэтому предлагается перед демонтажом крышки зафиксировать все фиксаторы в верхнем положении, подложив под них гвозди. Теперь крышка генератора снимется без труда.

    Замена генератора на Лада с кондиционером

    Компрессор кондиционера и генератор приводятся в действие одним ремнем. Компрессор кондиционера, его трубки и шланги затрудняют снятие генератора.

    Нужно дополнительно отсоединить компрессор (№2) от кронштейна его крепления (№3), вывернув четыре болта (№1). Трубки сис­темы кондиционирования отсоединять не нужно, просто отводим компрессор вниз и в сторону правого лонжерона кузова. В остальном процесс снятия генератора аналогичен (см. выше).

    Установка генератора производится в обратной последовательности. При нажатии с усилием 100 Н (10 кгс) прогиб ремня должен составлять 8-12 мм. (можно использовать весы-безмен). Напомним, другие рекомендации и советы по эксплуатации автомобилей Лада можно найти в этой категории. Смотрите также отчет по замене ремня генератора без натяжителя и как собрать натяжитель ремня самому.

    Как поменять генератор на «Приоре» своими руками

    Сегодня выбор узлов для Lada Priora огромен. Цена сильно разнится в зависимости от производителя и выдаваемой мощности.

    Генератор «Приоры» можно поменять самостоятельно, если он вышел из строя в момент, когда нет доступа к услугам специалистов. Воспользуйтесь рекомендациями, и у вас все получится.

    Где стоит генератор на «Приоре»

    Поменять данный узел на 16-клапанной «Приоре» не вызовет особых сложностей. В зависимости от комплектации автомобиля, порядок действий по замене разный. В комплектациях люкс сложность в замене вызывает компрессор кондиционера, но в таких автомобилях ГУР заменен на ЭУР, что в некоторой степени упрощает работу.

    Проще всего заменить неисправный узел на «Приоре» в минимальной комплектации, так как доступ к нему ничем не ограничен.

    Генератор на «Приору»

    Также отличается способ натяжки ремня. В простых комплектациях натяжка производится самим генератором, который вращает болт натяжения по часовой стрелке. В комплектации люкс за натяжение ремня отвечает ролик натяжителя.

    Генератор «Лады Приоры» расположен в правой нижней части двигателя по ходу автомобиля, там же расположен компрессор кондиционера и ГУРа.

    Размеры, вес и схема

    Характеристики данного агрегата могут отличаться только технической начинкой, используемой производителем, в остальном размеры и способ крепления схожи.

    • вес: 5,4 кг;
    • габариты: 20*20*20 см.

    Какой генератор поставить на «Ладу Приору»

    Сегодня выбор узлов для Lada Priora огромен. Цена сильно разнится в зависимости от производителя и выдаваемой мощности. Если ваш автомобиль оснащен такими опциями, как гидроусилитель руля, кондиционер и многими другими потребителями, то для стабильного обеспечения электроэнергией понадобится довольно мощный генератор.

    Зарекомендовавшие себя производители:

    • КЗАТЭ;
    • Bosch.

    Рассмотрим на примере монтажа генератора фирмы Bosch с силой тока в 120 А. Этого с лихвой хватит на все потребности автомобиля. Если вы меломан, увлекаетесь автозвуком, то мощности достаточно и на хорошую акустическую систему.

    Как проверить генератор на «Приоре»

    Для проверки работы узла понадобится мультиметр. Очень полезное устройство, если вы часто занимаетесь самостоятельным ремонтом электроники.

    Проверка генератора на «Приоре»

    В первую очередь необходимо проверить напряжение на аккумуляторе. Для этого запустите автомобиль, включите максимальное количество потребителей, проверьте уровень напряжения на выводах аккумулятора мультиметром. Допустимые значения – не менее 13,5 В и не более 14.

    Где находится предохранитель генератора «Приоры»

    На «Приоре» таких предохранителя два. Расположены под капотом в блоке силовых предохранителей возле аккумулятора. Обозначения: F4, F6 60A

    Признаки неисправного генератора

    Определить проблемы можно по таким симптомам:

    • вой подшипников;
    • тусклый свет фар;
    • нестабильное напряжение;
    • разряд аккумулятора.

    Если один или несколько признаков проявились, нужно приступать к замене узла.

    Необходимые инструменты

    Для выполнения самостоятельной работы с автомобилем подготовьте полный набор инструментов:

    • гаечный ключ на 10, 13, 17;
    • плоская отвертка;
    • специальный ключ для натяжки ремня.

    Приступаем к замене

    Замена генератора «Приоры» с кондиционером

    Чтобы снять генератор на «Приоре» на 16 клапанов с кондиционером потребуется яма (эстакада) или подъемник. Можно просто поддомкратить автомобиль, но это будет неудобно и небезопасно.

    Замена генератора «Приоры» с кондиционером

    1. Снимаем минусовую клемму с аккумуляторной батареи.
    2. Снимаем защиту двигателя.
    3. Снимаем резиновый защитный чехол с контакта силового провода на генераторе, откручиваем гайку.
    4. Отцепляем еврофишку управляющего провода.
    5. Откручиваем ролик натяжителя и снимаем ремень.
    6. Откручиваем компрессор кондиционера (патрубки с него снимать не нужно, в противном случае придется заправлять систему кондиционирования фреоном).
    7. Откручиваем непосредственно сам узел, поддевая отверткой, вытаскиваем вправо (к середине автомобиля), попутно отодвигая компрессор (все интуитивно понятно).

    Сборку производим в обратном порядке.

    Как снять генератор

    Для замены генератора в автомобилях с простой комплектацией потребуется яма или эстакада. Из-за отсутствия компрессора кондиционера и ГУРа доступ к генератору свободен и ничем не ограничен, поэтому снять его можно без особых усилий:

    1. Снимаем минусовую клемму с аккумулятора.
    2. Снимаем защиту двигателя.
    3. Ослабляем верхний болт натяжения ремня.
    4. Снимаем ремень.
    5. Откручиваем два болта крепления требующего замены узла.
    6. Вынимаем генератор.

    Сборку выполняем в обратной последовательности.

    Как снять генератор на «Приоре» с ГУРом

    Чтобы снять генератор с «Приоры» 115А, потребуется яма (эстакада) или подъемник.

    1. Снимаем минусовую клемму с АКБ.
    2. Снимаем защиту картера.
    3. Убираем резиновый чехол, откручиваем гайку силового провода.
    4. Отцепляем еврофишку.
    5. Откручиваем ролик натяжителя и демонтируем ремень.
    6. Откручиваем компрессор ГУРа (патрубки оставляем, иначе прольется масло).
    7. Откручиваем непосредственно сам генератор и вытаскиваем вправо (к середине автомобиля), одновременно отодвигая компрессор.

    Сборку производим аналогично предыдущим операциям, в обратном порядке.

    Как подключить замененный узел

    Чтобы вновь установленный генератор начал правильно работать, необходимо следующее:

    1. Вставить в гнездо генератора штекер управляющего провода.
    2. Прикрутить гайкой силовой провод и надеть резиновый колпачок.
    3. Накинуть на шкив ремень.
    4. Болтом на верхнем кронштейне натянуть ремень.
    5. Проверить натяжку ремня. Ремень не должен поворачиваться более чем на 90°.

    На автомобилях с ГУР и кондиционером натяжка ремня производится роликом натяжителя. Для этого специальным ключом поворачиваем ролик до необходимого уровня натяжки и затягиваем фиксирующий болт.

    Замена диодного моста «Приоры» без снятия генераторного узла

    Диодный мост часто может являться причиной неисправности генератора, и для замены не требуется снятие этого узла целиком.

    Замена диодного моста «Приоры» без снятия генераторного узла

    Порядок действий по замене диодного моста простой:

    1. Снимаем минусовую клемму с АКБ.
    2. Снимаем резиновый чехол, откручиваем гайку силового провода.
    3. Отцепляем еврофишку управляющего провода.
    4. Снимаем пластиковую крышку.
    5. Снимаем реле регулятора.
    6. Откручиваем гайки, удерживающие мост.
    7. Вынимаем требующую замены деталь.
    8. Сборку производим в обратном порядке.

    Как видим, заменить диодный мост несложно, сделать это можно достаточно быстро. Ремонтировать мост непрактично – лучше заменить на новый, поскольку в ближайшей перспективе снова выйдет из строя.

    При определенной сноровке заменить генератор «Лады Приоры» несложно. Это сэкономит вам бюджет, а также подарит бесценный опыт в самостоятельном обслуживании автомобиля. Этот узел достаточно надежен и не требует никакого вмешательства долгое время.

    Замена генератора на приоре с кондиционером

    Как правильно снять генератор на Приоре с кондиционером

    Зачастую генератор снимают для того, чтобы впоследствии его заменить либо наладить работу. Данная процедура требует много знаний и соответствующих инструментов. Новичкам лучше не рисковать самостоятельно снимать генератор. Те, кто давно за рулем и сталкивался с различными проблемами, должны также разбираться в тонкостях этой процедуры. Рассмотрим, в каких именно.

    Во-первых, компрессор далеко не всегда нужно снимать вместе с генератором. Если кондиционер Панасоник, то в снятии компрессора нет надобности. Если же Халла кондиционер, то без этого никак не обойтись. Также обратим внимание на то, что во время снятия часто возникает проблема с болтом двигателя. Если он слишком длинный и установлен вниз головкой, то полностью извлечь его никак не получится, поскольку он упирается в моторную подушку, что также мешает снятию генератора. При такой проблеме в основном приходится заменять болт на новый, который расположен головкой наружу. Иногда же достаточно подвесить двигатель домкратом и аккуратно извлечь подушку. Если вы готовы ко всем этим трудностям и разобрались в их решении, можно приступать непосредственно к снятию генератора.

    Как снять генератор на Приоре с кондиционером

    Перед тем как начать процедуру, надо обзавестись следующими инструментами:

    • слесарный вороток;
    • кардан;
    • удлинитель;
    • накидные ключи;
    • средство WD-40.

    Далее нужно расположить машину над ямой, но не забыть при этом установить упоры под колеса, дабы авто не покатилось.

    Места крепления генератора необходимо обработать средством WD-40 и только затем начинать процедуру, состоящую из таких этапов:

    1. Сперва надо снять защиту двигателя автомобиля.
    2. После этого можно приступать к извлечению ручейкового ремня привода компрессора (если есть такая надобность).
    3. Далее надо отсоединить все контакты генератора, сначала – под резиновым колпачком В+, а затем – под выводом D.
    4. Потом откручиваем крепление моторного отсека и вынимаем болт.
    5. Если снять компрессор, его необходимо отвести вниз, а потом вправо.
    6. Далее приступаем к извлечению болта с металлической втулкой.
    7. Затем можно извлекать генератор вниз моторного отсека.

    Важно отметить, что в люксовых машинах вытащить генератор можно через верх. В простых моделях это выполняется через фару. Это также очень важный момент, который необходимо знать при снятии устройства. Одно неправильное действие может нарушить работу прибора и других, прилегающих к нему деталей.

    Чем отличается снятие генератора с кондиционером и без

    В основном разница в последовательности действий. Извлечение генератора без кондиционера выполняется следующим образом:

    • начинаем со снятия аккумуляторной батареи от клеммы «минус»;
    • потом приступаем к снятию ремня привода генератора;
    • далее отсоединяем колодку с проводом от генератора «D+».
    • потом необходимо отвести резиновый чехол;
    • далее приступаем к отсоединению провода от контактной шпильки;
    • затем отводим гайку болта нижнего крепления прибора;
    • далее снимаем гайку с втулкой;
    • потом вытягиваем болт нижнего крепления генератора;
    • после снимаем натяжную планку, вывернув болт;
    • снимаем генератор.

    На этом извлечение генератора заканчивается. Процедура достаточно трудоемкая, если учитывать то, что не у всех есть необходимые инструменты для данной операции. Не стоит рисковать и снимать генератор, если у вас нет соответствующих знаний и навыков, иначе можно вывести из строя устройство. Сегодня существует масса технических сервисов, где быстро и качественно уладят разные неполадки и заменят любые детали автомобиля.

    Если же вы уверены в своих силах, действуйте строго по инструкции, и тогда процедура снятия пройдет успешно. В среднем на данную работу уходит 40-60 минут. Автолюбители, у которых нет большого опыта в этом, тратят 1,5-2 часа. Отметим, что снимать генератор нужно четко по инструкции. Во время работы могут возникнуть разные трудности, к которым нужно быть готовым. Если досконально изучить все нюансы данной процедуры, то можно за короткое время своими руками снять генератор, сэкономив при этом материальные средства.

    Лада Приора Хэтчбек LuX 36 RuS › Бортжурнал › №9 Как снять генератор на приоре с кондиционером

    Всем привет. Ехал я вчера по Липецкой платной хорошенько так притопил своей машинке притормаживая возле кассы оплаты опустил окно и услышал какой то шум под капотом.Оплатив остановился открыл капот и понял что шумит либо ролик натяжитель ремня генератора либо подшипник генератора. С зарядкой все было нормально минимум выдавал 13.4 при всем включеном. Доехав домой открутив ролик и откинув ремень крутнул генератор и он за шуршал, все понятно подшипник… =( Ну думаю надо снимать а машинка у меня с кондеем тут начал вспоминать записи других участников Drive2 о там как снять генератор без разгерметизации системы кондиционера. Вот краткое описание что и как делал если кому то что то не понятно спрашивайте помогу и все объясню… Сначала снимаем защиту потом откручиваем массу от АКБ, затем откручиваем «+» от генератора отпускаем ролик натяжитель ремня, затем откручиваем два болта крепления компрессора кондея, для того чтобы отвести его и освободить пространство для снятия генератора мне мешал болт грепления кранштейна подушки к блоку открутив болт я смог отвести его в сторону вот фото

    Красным показал болт который мне мешал подвинуть компрессор кондея… Вот так вот он может подвинуться и дать вам пространство для снятия генератора.

    Теперь откручиваем эти болты, один еще есть сверху как бы натяжитель его не сфоткал но поймете что его надо открутить я его откручивал в последнюю очередь и еще один болт его на этом фото закрывает генератор когда вы открутите эти 3 болты он освободится и вы увидите 4 он короткий на 13 головкой открутите

    Как только снял генератор поехал к мастеру он протестировал диодный мост и посоветовал купить вот такой комплект в него входят щетки и реле регулятор напряжения с тремя режимами работы минимальный я не помню средний 14.2. и максимум 14.5 вроде бы все осталось у мастера да и камера на телефоне не очень в торопях все забыл вот нашел в интернете стоит он у нас 335 руб

    Подшипники тоже не свотографировал вот из интернета фото коробочки мастер сказал что вот эти подшипники долго ходят производство на коробочке Швеция стоят 2 подшипника примерно 500 р

    вот такая выроботка появилась на коллекторе ротора (по нему щетки трутся) тоже купил новый мастер припаял стоит 140 р

    все собрал в обратной последовательности засовываем генератор затем кронштейн генератора и т.д. Вот так разместил реле регулятора напряжения включил на максимум мастер сказал что для зимы самое то выдает на максимуме 14.5 при включеных габаритах и музыке и печке на первом положении провода пристегнул стяжками по трубке кондея

    вот так он выходит из генератора, ничего не надо пропиливать или проламывать для проводков места хватает

    за все вместе с работой мастеру вышло 1600 руб

    Цена вопроса: 1 600 ₽ Пробег: 91000 км

    Нравится 44 Поделиться: Подписаться на машину

    Снятие генератора на Приоре

    Снятие генератора на всех моделях ВАЗ обычной комплектации не самая сложная задача. Но вот на переднеприводных ВАЗ-2110, ВАЗ «Калина» и «Приора» с 16-ти клапанным двигателем, оснащённым по «люксовой» комплектации ГУРом (Гидравлическим усилителем руля) или кондиционером, демонтаж этого агрегата уже процесс намного более сложный.

    Что затрудняет снятие генератора

    В отличие от двигателя с 8-ми клапанной системой, на 16-ти клапанном моторе ВАЗ «Приора» расстояние между радиатором и головкой меньше. При установке на автомобиль ГУРа или кондиционера, место генератора занимает либо компрессор, либо насос, динамо-машина ставится выше. Неудобство в том, что даже при отпускании крепёжных болтов и гаек снять агрегат не позволяет небольшое расстояние, и он упирается в радиатор охлаждения.

    Важно! Нельзя ни в коем случае пытаться насильно вытащить генератор. Он может повредить хрупкие и тонкие детали радиатора.

    Кроме этого, сильно мешают патрубки, выходящие как из компрессора кондиционера, так и из насоса гидроусилителя. Особенно опасно рисковать патрубками кондиционера. Они выполнены из алюминия и предназначены для довольно приличного давления. Их ремонт в случае повреждения тоже недешёвый.

    Как правильно снять генератор на «Приоре», оборудованной ГУРом и кондиционером

    Такую работу необходимо проводить в помещении, оборудованном для ремонта. Лучше всего, если имеется кран-балка для снятия мотора и агрегатов. Дело в том, что мотор придётся вывешивать в районе подкапотного пространства. В самом крайнем случае можно использовать специальный домкрат для таких целей. Это специальное гидравлическое устройство на колесиках, для вывешивания двигателя. Процесс снятия генератора на «Приоре» проходит в несколько этапов.

    1. Вывешивание мотора.
    2. Снятие ремня привода ДОП агрегатов.
    3. Ослабление патрубков кондиционера или ГУРа.
    4. Снятие креплений генератора.
    5. Отсоединение и подача двигателя «Приоры» в сторону и вверх.
    6. Отсоединение проводов и снятие генератора.

    Установку нового генератора производить в обратном порядке.

    Внимание! Перед проведением подобных работ обязательно отсоединить силовые клеммы аккумулятора, чтобы не произошло замыкания электропроводки.

    Необходимые действия и инструменты для работы

    Для проведения снятия агрегата понадобится как уже говорилось выше:

    • кран-балка или домкрат;
    • полный комплект слесарных ключей;
    • спец ключ для ролика натяжения ремня.

    Подвести домкрат под поддон и, подложив специальные вставки из набора, немного приподнять двигатель или приподнять, закрепив к кран-балке. Ключом на 17 открутить гайку фиксатора ролика. Снять с ролика и шкива генератора ремень. Ослабить патрубки ДОПов и немного отодвинуть. Ослабить крепёж генератора. Открутить гайки на подушках двигателя, чуть приподнять мотор, чтоб вывести его со штоков подушек. Осторожно подать двигатель «Приоры» в сторону стенки салона. Отсоединить провода подключения, полностью открутив болты и гайки крепежа снять генератор. Далее, по обстоятельствам – либо ставить новый, либо ремонтировать старый. Хотя в последнее время ремонт узлов практикуется всё реже. Чаще всё-таки используется общемировая практика замены узлов целиком. Ну и поставив на место агрегат, провести монтаж в обратном порядке.

    Внимание! Если на «Приоре» установлен кондиционер, нужно быть готовым к новой заправке. А ещё лучше перед проведением работ, слить фреон на пункте заправки.

    Вот так происходит весь процесс снятия генератора в условиях установленных дополнительных опций.

    Как правильно снять генератор на Приоре с кондиционером

    Зачастую генератор снимают для того, чтобы впоследствии его заменить либо наладить работу. Данная процедура требует много знаний и соответствующих инструментов. Новичкам лучше не рисковать самостоятельно снимать генератор. Те, кто давно за рулем и сталкивался с различными проблемами, должны также разбираться в тонкостях этой процедуры. Рассмотрим, в каких именно.

    Во-первых, компрессор далеко не всегда нужно снимать вместе с генератором. Если кондиционер Панасоник, то в снятии компрессора нет надобности. Если же Халла кондиционер, то без этого никак не обойтись. Также обратим внимание на то, что во время снятия часто возникает проблема с болтом двигателя. Если он слишком длинный и установлен вниз головкой, то полностью извлечь его никак не получится, поскольку он упирается в моторную подушку, что также мешает снятию генератора. При такой проблеме в основном приходится заменять болт на новый, который расположен головкой наружу. Иногда же достаточно подвесить двигатель домкратом и аккуратно извлечь подушку. Если вы готовы ко всем этим трудностям и разобрались в их решении, можно приступать непосредственно к снятию генератора.

    Как снять генератор на Приоре с кондиционером

    Перед тем как начать процедуру, надо обзавестись следующими инструментами:

    • слесарный вороток;
    • кардан;
    • удлинитель;
    • накидные ключи;
    • средство WD-40.

    Далее нужно расположить машину над ямой, но не забыть при этом установить упоры под колеса, дабы авто не покатилось.

    Места крепления генератора необходимо обработать средством WD-40 и только затем начинать процедуру, состоящую из таких этапов:

    1. Сперва надо снять защиту двигателя автомобиля.
    2. После этого можно приступать к извлечению ручейкового ремня привода компрессора (если есть такая надобность).
    3. Далее надо отсоединить все контакты генератора, сначала – под резиновым колпачком В+, а затем – под выводом D.
    4. Потом откручиваем крепление моторного отсека и вынимаем болт.
    5. Если снять компрессор, его необходимо отвести вниз, а потом вправо.
    6. Далее приступаем к извлечению болта с металлической втулкой.
    7. Затем можно извлекать генератор вниз моторного отсека.

    Важно отметить, что в люксовых машинах вытащить генератор можно через верх. В простых моделях это выполняется через фару. Это также очень важный момент, который необходимо знать при снятии устройства. Одно неправильное действие может нарушить работу прибора и других, прилегающих к нему деталей.

    Чем отличается снятие генератора с кондиционером и без

    В основном разница в последовательности действий. Извлечение генератора без кондиционера выполняется следующим образом:

    • начинаем со снятия аккумуляторной батареи от клеммы «минус»;
    • потом приступаем к снятию ремня привода генератора;
    • далее отсоединяем колодку с проводом от генератора «D+».
    • потом необходимо отвести резиновый чехол;
    • далее приступаем к отсоединению провода от контактной шпильки;
    • затем отводим гайку болта нижнего крепления прибора;
    • далее снимаем гайку с втулкой;
    • потом вытягиваем болт нижнего крепления генератора;
    • после снимаем натяжную планку, вывернув болт;
    • снимаем генератор.

    На этом извлечение генератора заканчивается. Процедура достаточно трудоемкая, если учитывать то, что не у всех есть необходимые инструменты для данной операции. Не стоит рисковать и снимать генератор, если у вас нет соответствующих знаний и навыков, иначе можно вывести из строя устройство. Сегодня существует масса технических сервисов, где быстро и качественно уладят разные неполадки и заменят любые детали автомобиля.

    Если же вы уверены в своих силах, действуйте строго по инструкции, и тогда процедура снятия пройдет успешно. В среднем на данную работу уходит 40-60 минут. Автолюбители, у которых нет большого опыта в этом, тратят 1,5-2 часа. Отметим, что снимать генератор нужно четко по инструкции. Во время работы могут возникнуть разные трудности, к которым нужно быть готовым. Если досконально изучить все нюансы данной процедуры, то можно за короткое время своими руками снять генератор, сэкономив при этом материальные средства.

    голоса
    Рейтинг статьи
    Читать еще:  Шевроле 1
    • Оценка статьи:
    1 звезда2 звезды3 звезды4 звезды5 звезд
    Загрузка...
    Ссылка на основную публикацию
    Похожие публикации
    ВсеИнструменты
    © 2023 Все права защищены. Копирование материалов разрешено только при наличии активной обратной ссылки
    Adblock
    detector
