Замена крестовины карданного вала ваз 2107

Лада 2107 , 250 тыс. без капиталки › Бортжурнал › Замена крестовины без ямы и снятия кардана ВАЗ-2107

Всем привет! Уже давненько начало пощелкивать сзади при трогании и переключении передач, легкие подергивания на малых оборотах, сразу же возникла мысль о крестовинах. И вправду, при осмотре задней крестовины присутствовал ощущаемый осевой люфт между карданом и концевиком редуктора, смазка крестовины через тавотницу не помогла.

Поэтому решил заменить заднюю крестовину, в магазине выбор пал между ЗАО «Кардан» и GKN, выбрал последнюю, так как была более аккуратно и красиво сделана, да, и разница в цене небольшая. Крестовин с масленками, увы, не нашел.

Решил заменить без снятия кардана, для этого поддомкратил левое заднее колесо, поставил упоры под днище и мост.

Подготовил необходимый инструмент.

Предварительно сделал метки на кардане и хвостовике мелом, на всякий случай.

Почистил и замочил ВД-шкой чашки крестовины и открутил болты крепления к хвостовику.

Из полости между фланцами вылилось граммов 50 масла — сальник давно уже подтекает.

Гайка, вроде, на месте, не откручена, хвостовик не болтается, решил лишний раз туда не лезть.
Крестовину и вправду закусывало в одной плоскости хода и имелся люфт по осям.

Много геммороя доставило снятие стопорных колец, так как не было съемника.

Снимал крестовину выпресовыванием чашек через головки на 11 и 27 тисами, а затем доставал их клещами, особых проблем это не доставило. Достаточно снять 2 чашки и вынуть крестовину с фланцем, остальное можно уже заменить вне автомобиля.

Под заедавшими чашками уже было сухо и присутствовали следы ржавчины, видно, что работало на сухую.
Перед установкой проверил наличие смазки под чашками — имеется в достаточном количестве, правда, о качестве ничего нельзя сказать, напоминает свиной жир.

Чашки встали без проблем, а вот кольца в комплекте были толстоваты, пришлось стачивать чуть ли не треть от толщины, так как старые уже пришли в негодность при демонтаже.

Запрессовал крестовину тисами обратно, подбил чашки и смазал торцы пушсалом от коррозии. Правда метки стерлись и пришлось стыковать концы наугад. Кернером сделал метки на фланцах и валу, чтобы в следующий раз не перепутать. После замены щелчки пропали, никакой вибрации не появилось. Посмотрим сколько она проходит.

Замена крестовины карданного вала ВАЗ 2107

Если в начале движения ТС слышны звонкие щелчки, на большой скорости появляются удары снизу, при включении задней передачи – вибрации, а при осмотре вы увидели разрушение или деформацию, значит пришло время замены крестовины карданного вала ваз 2107. Этот шарнир крестообразной формы, фиксирующий оси трансмиссии, на новом авто заменить несложно, но со временем он покрывается ржавчиной и мероприятие становится крайне затруднительным. Крестовина состоит из манжет уплотнения, четырех чашек, стопорных колец и подшипников. Она передает крутящий момент на ведущий мост от коробки передач. Ниже будет описано, как починить этот шарнир своими руками.

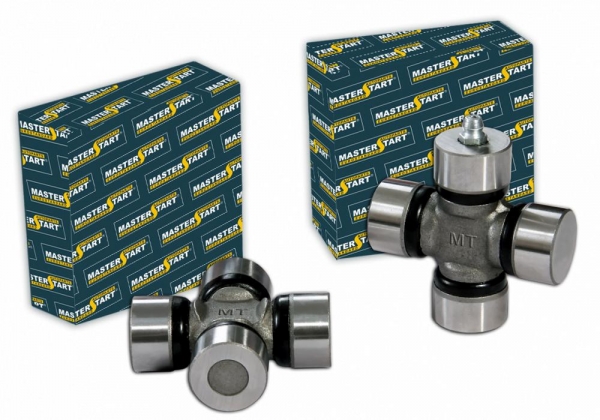

Необходимые запчасти

Приобретая запчасти для замены крестовины карданного вала ВАЗ, не следует экономить. Лучше сразу установить оригинальную деталь, чем сменить 2-3 китайские подделки за полгода. Итак, для работы потребуется:

  1. крестовина кардана (артикул 2105-2202025 или 2101-2202025);
  2. стопорные кольца (артикул 2105-2202043);
  3. подшипник (артикул 464904 или 2101-1701108-01).

Инструменты, которые потребуются в работе

Замену крестовины кардана ВАЗ 2107 можно выполнить инструментами, которые найдутся в любом гараже:

  1. рожковые ключи на 12 и 13;
  2. молоток с надставкой из меди или алюминия;
  3. фланец;
  4. съемник;
  5. комплект торцевых ключей, для КК наиболее актуальны на 13 и на 27;
  6. плоскогубцы;
  7. металлическая щетка.

Самостоятельные работы вполне обоснованы экономией, поскольку цена замены крестовины карданного вала ВАЗ 2107 в зависимости от сложности работ в автосервисе варьируются от 600 до 1,5 тысячи рублей. В то время как сама деталь стоит не более 350 рублей.

Порядок операций

Поскольку КК удобней менять при снятом вале, машину нужно поставить на смотровую яму, эстакаду или подъемник. Не забудьте зафиксировать колеса. Целесообразно рассмотреть и заполнить расположение деталей и узлов относительно друг друга. Можно сделать фотографию, а во время демонтажа – метки. Теперь приступаем к действиям:

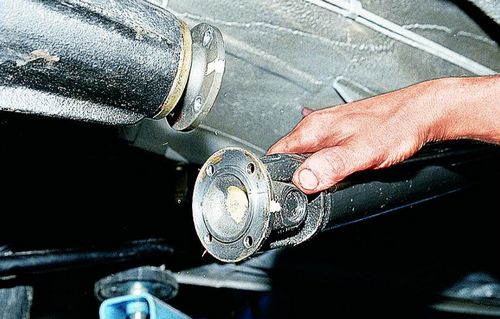

    Демонтируем карданный вал от поперечной опоры, для этого развинчиваем два крепежных болта на подвесном подшипнике. Если крепежи проржавели, смочите их керосином или WD-40. Кардан вытаскиваем.

  • Теперь снимаем шарнир. Специалисты рекомендуют обстучать деталь через накладку, и смазать крепежи керосином.
  • Затем стопорные кольца снимаются с помощью плоскогубцев. Кардан остается на весу.

    Из проушины следует выбить пробку, это делается с помощью молотка и круглого приспособления такого же диаметра, поскольку оно должно пройти насквозь.

    Таким же образом удаляются и другие пробки. После этой операции можно легко снять КК. Поскольку старая деталь подлежит выбросу, не бойтесь задеть ее ударами.

    Порядок замены крестовины кардана ВАЗ 2107 смотрите на видео:

    Резюмируем

    Ориентируясь на описание, фотографии и видео, замену крестовины карданного вала ВАЗ 2107 вполне возможно выполнить самостоятельно. Если у новичка это займет около 2 часов, то впоследствии можно выполнять этот ремонт своими руками гораздо быстрее. В работе не нужно нервничать и торопится. При правильной установке исчезнут вибрации и звуки в движении, шарнир прослужит надежно и долго.

    Замена крестовины карданного вала ВАЗ 2107.

    Доброго времени суток дорогой читатель! В этой статье Вы сможете узнать про то, как заменить небольшую, но очень важную деталь в Вашем автомобиле. Речь пойдет о том, как происходит замена крестовины карданного вала ВАЗ 2107, 2106 и остального семейства классики. Но перед тем как заменить деталь, нужно узнать действительно ли неисправна именно она? Давайте я расскажу как это делается!

    Как проверить крестовину кардана ВАЗ 2107.

    Что бы понимать, что же может стучать в детали, нужно знать как она устроена. На фото ниже показаны её составляющие: 1 — сама крестовина. 2 — пластиковые заглушки. 3 — уплотнительные резиновые кольца. 4 — колпачки с подшипником внутри.

    Крестовина и её составляющие

    Первым признаком выхода из строя крестовины служат стуки при трогании с места и при переключении передач в районе моста. Чтобы точно определить неисправность залезаем в смотровую яму или вывешиваем машину на подъёмник (тут уж у кого какие возможности). Теперь одной рукой держим хвостовик заднего моста, а другой пытаемся крутить карданный вал попеременно в разные стороны. Неисправная крестовина будет издавать стук, а так же вы почувствуйте люфт. Даже при наличии, казалось бы небольшого люфта, стоит при первой возможности поменять неисправную деталь, так как она может за собой потянуть подвесной подшипник, эластичную муфту и другие детали.

    Замена крестовины карданного вала ВАЗ 2107.

    Без снятия карданного вала, крестовину заменить не получится. Для снятия кардана откручиваем два болта на 13 крепления подвесного подшипника.

    После чего, на всякий случай, делаем метки на соединении кардана с хвостовиком заднего моста и после этого, откручиваем четыре гайки крепления кардана к хвостовику.

    Если они не откручиваются, то срезаем их болгаркой или зубилом. Сейчас можно снять кардан вытащив его в сторону моста.

    Читать еще:  Замена ремня ГРМ Chevrolet Lacetti подробная инструкция с фото

    Первое, что делаем на снятом кардане — это ставим метки на всех его частях, что бы после сборки не было биений и вибрации.

    Ставим метки на валу

    Как снять крестовину с кардана ВАЗ 2107.

    Вот и настал тот момент, ради которого снимался кардан. Теперь, что бы снять крестовину с кардана ВАЗ 2107, 2106 и остальных машин семейства классики, вытаскиваем стопорные кольца.

    Берем оправку подходящего размера, так же хорошо подходит удлинитель из инструментального набора, и вбиваем до упора крестовину.

    Сбиваем колпачок, который вылез и вбиваем в получившееся отверстие крестовину в обратную сторону и сбиваем второй колпачок. Теперь под определённым углом крестовина снимается и две половины вала разъединяются.

    Проделываем эти же действия с оставшимися двумя колпачками. Всё, теперь Вы знайте как снять крестовину с кардана ваз 2107! Ставим новую!

    Как заменить крестовину на кардане ВАЗ 2107.

    Перед тем, как заменить крестовину на кардане ВАЗ 2107, необходимо снять с неё колпачки и проверить наличие смазки в них. Если её нет то промажте литолом или смазкой для шрузов. Так же прочистите посадочные отверстия колпачков крестовины.

    Перед установкой крестовины, смажте отверстия в которые вставляются колпачки моторным маслом, отработкой или на крайний случай литолом. Это делается, для того, чтобы колпачки запрессовывались с меньшим усилием.

    Аккуратно вставив в одну из половин вала крестовину без колпачков, прижимаем её к той стороне, с какой будем вставлять колпачок, насаживаем его, что бы ничего не высыпалось и начинаем забивать колпачок. Ставим стопорное кольцо со стороны забитого колеса. Забиваем колпачок с другой стороны и устанавливаем стопорное кольцо.

    Те же действия проделываем с другой половиной вала, не забыв предварительно совместить метки! Работа сделана, произведена замена крестовины карданного вала ВАЗ 2107! Можно устанавливать кардан на место.

    Как своими руками поменять крестовину кардана на ВАЗ 2107

    На любом автомобиле для совершения движения необходимо передавать момент вращения от коробки к ведущему мосту. ВАЗ 2107 относится к заднеприводным транспортным средствам. Функцию передачи выполняет карданный вал. Крестовина фиксирует вращающие оси. В случае ее поломки необходимо уметь снять и заменить, что не представляет сложностей даже для начинающего автолюбителя.

    Назначение и устройство кардана и его назначение

    Крестовины кардана (КК) необходимы для передачи усилия под разными углами. Когда машина движется валы постоянно меняют свое положение по отношению друг к другу. Благодаря крестовинам момент вращения от КПП передается через гибкое карданное соединение к ведущему мосту с учетом угла между валами в этот момент. Так как на ВАЗ 2107 заднеприводный автомобиль, карданная передача находится под днищем, а в середине салона пол немного поднят.

    Крестовина является крестообразным шарниром, состоящий из:

    1. Основы в виде креста.
    2. Пластмассовых манжет.
    3. Резиновых уплотнителей.
    4. Подшипников с внутренними иголками.
    5. Фиксирующего элемента.
    6. Чашек (стаканов).
    7. Стопорных колец.

    Подшипники обеспечивают движение крестовин. Чтобы ограничить их смещение при вращении, в чашах находятся игольчатые элементы, которые зафиксированы стопорными кольцами. Их подбирают в согласно диаметру осевого зазора.

    Какую крестовину лучше выбрать?

    Приобретая крестовину на ВАЗ 2107 желательно учесть такие моменты:

    • не стоит экономить, следует покупать оригиналы, чтобы избежать подделки;
    • в набор должны входить стопорные кольца;
    • крестовины с большим количеством иголок в подшипниках и усиленные ребрами жесткости не стоит ставить на вилки карданов авто старых выпусков, это снизит жесткость узла.

    Усиленные КК устанавливаются на машины, которые сошли с конвейера после 1990 года, они оснащены карданными вилками нового образца.

    Наибольшим спросом пользуется продукция следующих производителей:

    • Собственного производства ОАО АВТОВАЗ.

    • ООО «Волга Авто Пром». Недорогие, но хорошего качества.

    • Немецкая фирма GKN. Отливаются высокой надежностью.

    Возможные неисправности крестовины и их признаки

    Часто в крестовинах изнашиваются уплотнительные манжеты. Это приводит к попаданию грязи, воды и песка в подшипники, что действует на них разрушающе. В результате:

    • возникает вибрация при переключении на заднюю скорость;
    • при достижении скоростного режима 90 км/ч начинают ощущаться удары снизу;
    • если покачать вал в разные стороны чувствуется люфт.

    Лучше провести диагностику неисправностей на демонтированном карданном валу. При разрушении игольчатых подшипников появятся посторонние звуки, люфт, шарнир будет туго вращаться. Люфт появляется также при естественном износе выступающих частей крестовины.

    Проявляет себя неисправный карданный узел, когда машина трогается. При включении первой передачи слышатся звуки, напоминающие звон кастрюль. Для проверки следует покрутить части карданного вала и при фиксированных шарнирах, создавая крутящий момент. При обнаружении значительного люфта крестовины подлежат обязательной замене. Порой щелчки слышны лишь при быстром старте. Если трогаться плавно неприятные звуки могут отсутствовать.

    Неисправность крестовин часто обнаруживается, когда автомобиль сдает назад, чувствуется вибрация. Порой даже заменив КК, не удается избавиться от вибрации. Это происходит в том случае, если при сборке была нарушена соостность элементов карданного шарнира. Вибрация может остаться после правильно выполненной работы по причине некачественных крестовин. Профессионалы рекомендуют перед установкой новых изделий простукать металлической трубкой чашки с разных сторон. Это дает возможность переместить стопорные кольца, при их заедании, вибрация не появится.

    Диагностика крестовин карданного вала.

    Пошаговая замена крестовин кардана ВАЗ 2107

    Если крестовина вышла из строя, отремонтировать ее невозможно и менять нужно как можно быстрее, чтобы не разрушить другие узлы кардана. Карданный шарнир считается одной из надежных и прочных узлов, ресурс которого более 500 тысяч километров. На практике даже самую качественную крестовину приходится менять через 50-70 тысяч километров пробега. Это связано с качеством дорожного покрытия и интенсивной нагрузкой на автомобиль.

    Для работ по замене КК на ВАЗ 2107 следует приготовить:

    • набор гаечных ключей;
    • зубило с заостренным концом, отвертку;
    • проставку, подходящего диаметра;

    • молоток;
    • отвертку;
    • съемник для подшипников;
    • круглогубцы или плоскогубцы;

    • щетка по металлу;
    • солидол.

    Процедуру проводить можно, не заезжая на подъемное приспособление, достаточно приподнять заднюю часть машины. Но на яме работать удобнее. Под заднее колесо подставляют опору, автомобиль ставят на ручник, чтобы предупредить откат.

    Демонтаж карданной передачи

    Чтобы поменять крестовины, сначала необходимо снять карданный вал. Для этого выполняются следующие действия:

    • Если машина старая, то крепления карданной передачи перед демонтажными работами желательно нанести смазку WD-40 или залить керосином, что облегчит их откручивание.
    • Специалисты рекомендуют перед снятием деталей зубилом или другим способом нанести установочные метки на соединении с эластичной муфтой, задним редуктором и двух половинок карданного вала, чтобы обеспечить правильность обратной сборки.
    • Сначала откручиваем ключом на «13» четыре крепежных болта, фиксирующие соединение между редуктором и карданом.
    • Далее выкручиваем две гайки с помощью загнутого ключа, чтобы не повредить их резьбу. Если болты прокручиваются, нужно зафиксировать их отверткой.

    Таким образом, откручиваем крепление подвесного подшипника к поперечной опоре.

    • На следующем этапе вынимаем карданный вал.

    Снятие и установка КК

    Демонтированный карданный вал фиксируем в тисках. С помощью съемника снимаем игольчатые подшипники и стаканы. Существует более популярный способ снятия КК при помощи обычных инструментов:

    • Пассатижами или круглогубцами желательно с загнутыми концами удаляем стопорные кольца.
    • Чаще всего одна из чашек выскакивает или рассыпается сама после удаления стопорного кольца.
    • Далее из проушин выбивают оставшиеся три чашки с помощью проставки.
    Читать еще:  Замена, удаление и ремонт катализатора BMW

    Перед тем как устанавливать новые детали, посадочные места следует очистить от ржавчины и грязи с помощью щетки по металлу, а также всю область вокруг, чтобы в подшипники не попал песок. Хорошо вычищаем канавки для стопорных колец.

    Установка состоит из последовательности шагов:

    1. С новых деталей снимают две чашки, расположенные друг против друга. Действовать нужно аккуратно, чтобы не высыпались иголки.
    2. Заправляем крестовину в проушины.
    3. Смазываем чашу внутри солидолом или другой смазкой и ставим их на место. Вдавливаем вручную насколько получиться чашки внутрь проушин.
    4. Затем аккуратно стукаем молотком по наставке, упирающуюся в чашу, до появления лунки для стопорного кольца.
    5. Далее вколачиваем подшипники и вбиваем стопорные кольца так, чтобы они встали в свои канавки и не вращались.
    6. Затем снимаем оставшиеся чашки с крестовины.
    7. Берем вторую часть кардана, совмещаем с метками и вставляем в его проушины крестовину без чашек.
    8. Проводим аналогичные действия с этими двумя чашами: устанавливаются в проушины, забиваем до стопорных канавок и устанавливаем стопорные кольца.

    Устанавливая карданную передачу на место в обратном порядке, все узлы должны быть обильно смазаны. В смазке должна отсутствовать грязь и песок. После правильной замены исчезают вибрации и посторонние шумы.

    Как произвести замену крестовины карданного вала на ВАЗ-2107

    Жигулевские карданные валы содержат две крестовины. Одну из них устанавливают в центре, а вторую – в месте соединения карданного вала с редуктором. О том, как произвести замену крестовины карданного вала на ВАЗ-2107, вам расскажет данная статья.

    Карданный вал способствует организации передачи крутящего момента от коробки передач к колесам. По сути, он – это отдельное звено, соединяющее редуктор и коробку передач. Замена крестовины и вала необходима, когда нарушается центровка, рушится крестовина, ломается подвесной подшипник и рушится эластичная муфта.

    В том случае, когда машина ухожена, и в ней систематически меняются все основные запчасти, произвести замену крестовин карданного вала не составляет труда, а в противном случае карданный вал ржавеет, и крестовины не желают сниматься. Исправить ситуацию можно при помощи специального приспособления, которое называется съемником для крестовин. Также потребуется мягкий молоток и немного керосина.

    При осуществлении замены крестовины карданного вала на ВАЗ-2107 необходим следующий список инструментов:

    • гаечный ключ на 13;
    • гаечный ключ на 19;
    • набор накидных головок;
    • 2 молотка (мягкий и выполненный из обычного прочного металла);
    • щипцы для снятия стопорного кольца;
    • новый комплект стопорных колец;
    • оправка для выпрессовывания подшипников у крестовин;
    • универсальный съемник;
    • клещи кобра.

    Распознать неисправность крестовин и необходимость в их замене достаточно просто, автомобиль сам подаст об этом знаки в виде:

    • вибрации кузова;
    • щелчков;
    • посторонних стуков нижней части, включая передачу и сбрасывая газ.

    Немаловажной деталью для правильной работы карданного вала является подшипник. Всегда при покупке проверяйте плавность его хода. Если в подшипнике испорчена только резиновая часть, тогда можно купить его без резиновой части, но тут же проверив плавность его хода вместе с резинкой. Чтобы заменить только подшипник, во фланец муфты необходимо вставить шлицевой конец кардана. Затем открутите гайку, прикрепляющую вилку шарнира к валу. Теперь стяните вилку и снимите или сбейте съемником сам подшипник. Установите новый подшипник и соберите конструкцию в обратном порядке согласно всем меткам и направлениям.

    Замена крестовины карданного вала ВАЗ-2107

    Производя замену крестовин карданного вала, сразу же замените и подшипник. Стоит учесть, что в таких подшипниках резина должна быть мягкой и эластичной, чтобы избежать заедания и цепляния.

    Рассмотрим пошаговую инструкцию замены крестовин.

    1. Снимите с машины карданный вал, предварительно промаркировав его положение касательно редуктора и коробки. Это необходимо, чтобы при установке вала на место не сбилась и не нарушилась балансировка, а также дабы исключить вибрации кузова при зажигании, которые могут спровоцировать преждевременный износ деталей вала.
    2. Затем маркером или кернером изобразите метки на шарнирных вилках (если таковые отсутствуют), специальными щипцами подденьте четыре стопорных кольца и снимите крестовину. Постарайтесь запомнить расположение этих 5 колец, чтобы в последующем правильно установить их на место.
    3. Далее необходимо что-то уложить под карданный вал для создания пустоты под вилками крестовины. Головкой, оправкой и молотком выбейте крестовину вниз, наклоните ее и выньте из отверстия в вилке. В тот момент произойдет разъединение вилок, что даст возможность с легкостью выбить крестовину.
    4. Самый сложный этап выбивания крестовин из последней вилки. В этом случае выбивание необходимо производить сверху, держа крестовину под наклоном. В завершение выньте ее из нижнего отверстия.
    5. Тут же процедуру повторите со второй крестовиной, расположенной в другом месте. Не стоит бояться повредить ее, в любом случае она будет утилизирована, и никакой ценности уже не несет. Самое главное, чтобы не были повреждены вилки.
    6. Устанавливая новые крестовины карданного вала, предварительно снимите с них две чашки, чтобы они были компактнее, и их удобнее было ставить в вилку. В последующем установите чашки на уже установленные крестовины при помощи молотка, выполненного из мягкого металла. Забивайте их, пока не появятся канавки для установки стопорных колец. Затем займитесь установкой других двух чашек и не забудьте установить еще одну вилку. Помните про метки, которые вы оставляли, вся сборка должна быть в тех направлениях, в каких она была первоначально. Будьте осторожны, устанавливая и снимая чашки, они содержат специфические шарики, которые ни в коем случае нельзя проронить.

    Производя замену крестовин, может возникнуть ряд сложностей, например, закисание и ржавление старых крестовин, в результате чего они не снимаются (справиться с данной проблемой поможет керосин, нанесите его на детали и проведите щеткой по металлу). Рекомендуется также пройтись щеткой по всем посадочным местам, чтобы избежать попадания засоров в пазы.

    Замена карданной крестовины на ВАЗ 2107

    Работа по замене крестовины карданного вала на автомобилях ВАЗ 2107 — распространенное явление. Практически каждый владелец этой модели проводил подобные мероприятия.

    Необходимость в замене чувствует сразу, как только при смене передачи слышатся характерные вибрации. Проявляются они в определенном скоростном диапазоне.

    Диагностика

    Если вы услышали характерные звуки неисправности карданного вала, или по поведению автомобиля почувствовали неладное, необходимо быстро разобраться в ситуации и определить причины. Ехать на станцию технического обслуживания не обязательно, поскольку диагностика и замена крестовины на ВАЗ 2107 может быть выполнена своими руками.

    Для диагностики неполадки вам необходимо сделать следующее:

    1. Загоните автомобиль на яму, спуститесь сами вниз.
    2. Прижимая одной рукой фланец, ведущий к шестерне редуктора, второй возьмите вал;
    3. Делайте повороты, направленные в разные стороны, и слушайте звуки, которые при этом появляются. Если вы заметили люфт в соединении, значит, поверхности серьезно износились.
    4. Выполните работу по замене крестовины.
    5. В некоторых случаях люфт может быть незамеченным. Такое происходит, если один подшипник вышел из строя.
    6. При таких обстоятельствах доверьтесь глазам, визуально изучив механизм.
    7. Вооружитесь ключом на 13 и открутите от фланца карданный вал. Посмотрите, в каком состоянии находится весь узел.
    8. Не забудьте нанести установочные метки в процессе разборки, что позволит без особых проблем собрать систему обратно в правильной последовательности и по расставленным меткам.
    Читать еще:  Плохая зарядка на ваз 2107 карбюратор

    Замена

    Теперь можно приступать непосредственно к замене крестовины на ВАЗ 2107. Ремонтные работы включают в себя обязательный подготовительный этап, в рамках которого необходимо подготовить запчасти и инструменты.

    Запчасти

    Чтобы замена крестовины выполнилась качественно и надежно, то есть спустя короткий промежуток времени не пришлось выполнять работу заново, купите качественные детали.

    Запчасти

    Сегодня на рынке представлен большой объем дешевых китайских запчастей. Их качество оставляет желать лучшего. Купив подобные элементы, вы повлечете за этим еще большие финансовые потери. И вот почему:

    • При замене крестовины карданного вала на автомобиле ВАЗ 2107 требуется одновременно поменять подшипник. При покупке проверьте, насколько плавным является его ход;
    • Проверьте резину на предмет эластичности. У подшипника не должно возникать препятствий при движении. Чувствуя, что он цепляется, уберите такую деталь куда подальше и возьмите другую;
    • Резина должна обладать необходимым уровнем эластичности. Все потому, что при движении через нее вибрации передаются на кузов. Если резина окажется жесткой, Вы это заметите по поведению автомобиля и жесткости движения;
    • Менять старую крестовину на новую рекомендуется с применением стандартных вазовских компонентов. Только перед покупкой убедитесь, что они изготовлены качественно, не имеют брака;
    • Приобретая крестовины и подшипник, одновременно с этим купите новые стопорные кольца. Старые элементы длительной эксплуатации не выдерживают, деформируются, прекращают работать должным образом. Пытаться сэкономить на подобном — большая ошибка многих владельцев ВАЗ 2107. Не повторяйте их.

    Инструменты

    Если вы часто своими силами занимаетесь ремонтом и профилактикой автомобиля, тогда необходимый для замены крестовины инструмент обязательно найдется в вашем гараже:

    • Рожковые ключи на 12 и 13;
    • Набор торцевых ключей. Самые главные — на 13 и 27;
    • Молоток с наставкой из алюминия или меди;
    • Плоскогубцы (понадобятся при снятии стопорных колец);
    • Съемник и фланец.

    Процесс замены

    Вы подготовили инструмент, продиагностировали автомобиль. Значит, можно приступать к работе.

    1. Сначала демонтируется карданный вал. Тут пригодится ключ на 13, которым откручиваются два соединительных болта поперечной опоры и подвесного подшипника.
    2. При снятии кардана обязательно наносят метки на детали. Не сделав этого, могут возникнуть проблемы при сборке деталей в обратной последовательности.
    3. Замените крестовины. Узел следует обстучать через накладку, используя молоток. Обработайте детали керосином, что позволит их демонтировать.
    4. Пассатижами снимите стопорные кольца.
    5. Поставьте карданный вал таким образом, чтобы он в результате оказался на весу.
    6. Молотком выбивайте чашку крестовины, но аккуратно.
    7. Разверните кардан, снимите демонтированную чашку, после чего выбивайте следующую. Обратно поставить их довольно легко, не бойтесь.
    8. Обязательно тщательно зачистите проушины карданного вала. Всю грязь и ржавчину удалите. Используйте щетки по металлу. Обратите внимание на места для посадки стопорных колец. Чем чище они окажутся, тем лучше для вас и вашего автомобиля. Смочите поверхность керосином, что облегчит снятие загрязнений.
    9. Наступает через установки крестовины. С двух сторон элемента расположены чашки, которые нужно демонтировать. Затем в проушины заводят крестовину.
    10. Сдвиньте крестовину немного в сторону, чтобы надеть чашку. Старайтесь действовать аккуратно, поскольку внутри находятся иглы. Их легко рассыпать, а допускать этого категорически нельзя.
    11. Посадив на место чашку при помощи молотка с мягкой прокладкой из металла, насаживайте деталь до появления канавки. Они требуется для монтажа стопорного кольца.
    12. Монтируйте кольцо и проверните карданный вал.
    13. Сдвигая крестовину к чашке, действуйте предельно аккуратно. Надевается она аналогичным описанному выше способом.
    14. Учтите, спешка и неаккуратность на этом этапе — ваши главные враги. Установить вторую чашку намного сложнее, чем первую. Потому будьте к этому готовы. Если предварительно вы не практиковались в подобной работе, может возникнуть паника. Вот почему так важно сохранять спокойствие, и проявить терпение.
    15. Теперь следует очередь за подшипником. Полностью сняв крестовину, вставьте в старую муфту шлицевой конец карданного вала. И сделайте эту процедуру во фланец.
    16. Используя съемник, демонтируйте вилку шарнира. После этого снимается подвесной подшипник с кардана.
    17. Чтобы это сделать, обрежьте в подшипнике наружное кольца и снимите съемником. Другой вариант — нанести несколько ударов молотком, чтобы элемент слетел с карданного вала.
    18. Поставьте новый подшипник на его законное место, сказав спасибо старому за качественную и длительную службу.

    Как видите, провести такую сложную и ответственную работу вполне по силам самостоятельно. Для этого не требуется профессиональный навык, но нужен определенный опыт в работе с автомобилями.

    Продукция отечественного автопрома прекрасна тем, что ее ремонт, обслуживание, профилактика обходится автовладельцам в небольшие суммы денег. Все запчасти и детали отыскать очень легко, они продаются по весьма привлекательным ценам.

    С этой точки зрения ВАЗ 2107 можно считать одним из лучших классических отечественных автомобилей.

    Приступая к ремонту, такому как замена крестовины на карданном валу, обязательно приобретайте качественные запчасти, действуйте последовательно, аккуратно, не торопитесь и не нервничайте. Порой именно спешка, совмещенная со злостью, не позволяет добиться желаемого результата.

    Тщательно зачистив места посадки новой крестовины и подобрав хороший подшипник, вы на долгие годы забудете об этой проблеме и не скоро вновь вернетесь к ее решению.

    Замена крестовины карданного вала в ВАЗ 2107 2105 2106 своими руками.

    Сегодня мы научимся своими руками быстро и правильно производить замену крестовины карданного вала на автомобилях ВАЗ классического семейства, таких как ВАЗ 2107, ВАЗ 2105, ВАЗ 2106 и т.д.

    Заезжаем на смотровую яму как в нашем случае или поднимаем машину на подъёмнике. Откручиваем 4 болта на карданном валу:

    Выкручиваем два болта на подвесном подшипнике (ключ на 12 или 13, смотря какой болт у вас стоит):

    Демонтируем кардан. Шлицевую часть заматываем чистой тряпкой, чтобы туда не попадал песок и другая грязь. Через оправку обстукиваем:

    Вытаскиваем при помощи круглогубцев:

    Подбираем подходящую оправку и через неё выпрессовываем старые чашечки:

    Последнею часть выбиваем молотком. Зачищаем металлической щёткой посадочные места от песка и грязи, отвёрткой тщательно чистим все канавки, смазываем их. Устанавливаем новую крестовину карданного вала:

    Круглогубцами ставим новые стопорные кольца (они идут в комплекте с новой крестовиной):

    Проверяем работу, покачивая в каждую из сторон. Вращаться крестовина должна одинаково влево и вправо, вверх и низ. Если одна из сторон вращается хуже, то поставив кардан на автомобиль вы почувствуете вибрацию. У нас одна из сторон вращается туже, поэтому мы снимаем с этой стороны стопорное кольцо обратно, стачиваем его на наждаке, чтобы оно стало немного тоньше:

    После обточки и обратной установки, фланец стал двигаться легко в каждую из сторон, его легко можно двигать пальцем. Заодно проверяем подвесной подшипник, крутим его, смотрим чтобы не было никакого шума и люфта, резинка должна быть целой и не порванной.

    При замене средней крестовины, метим мелком кардан с полукарданом, чтобы не перепутать. Процесс снятия идентичен задней крестовины:

    В ролике процесс показан полностью. Перед установкой кардана, его шлицевую часть смазываем нигролом.

    Видео замена крестовины карданного вала в ВАЗ 2107 2106 2105

    Резервное видео как заменить крестовины карданного вала в ВАЗ 2105 2106 2107:

  • Ссылка на основную публикацию
    ВсеИнструменты
    Adblock
    detector
