Замена клапанов на ВАЗ 2110

Эта процедура довольно трудоемкая, требующая внимательности, а также определенных познаний и навыков. Поэтому решиться на самостоятельную замену клапанов лучше в том случае, если уже имеется опыт в этом деле, хотя бы на роли «подмастерья», в качестве «подавальщика ключей».

Почему они гнутся?

Причиной поломки впускных и выпускных клапанов двигателей вообще и ВАЗ 2110 в частности, чаще всего является механический сбой в газораспределительной системе, когда из-за обрыва ремня привода ГРМ происходит рассинхронизация работы распредвала (он просто перестает вращаться) и коленчатого вала. В результате поршень в момент достижения верхней мертвой точки ударяется об опущенный в камеру сгорания клапан и деформирует его. Работа двигателя оказывается полностью парализована, а сам агрегат требует серьезного ремонта.

В свою очередь приводной ремень может порваться только по причине износа, если хозяин автомобиля долго игнорировал предписания инструкцию по эксплуатации.

Впрочем, не всегда причиной деформации клапанов бывает обрыв ремня. Случается также, что это происходит из-за поломки роликов натяжения или даже из-за фатального износа самого распредвала. Впрочем, надо очень сильно не любить свою машину, чтобы довести мотор до такого состояния.

Для владельцев ВАЗ 2110 с 8-клапанным двигателем хорошая новость: даже в случае обрыва ремня клапана останутся целы – поршень просто «не достанет» до них. А вот в случае с 16-клапанным вариантом (ВАЗ 2112, 2114) беда неминуема. Впрочем, замена клапанов производится и в том случае, если они отказываются служить по причине сильной выработки.

Разборка, сборка, притирка

Пошаговая процедура замены клапанов выглядит следующим образом. Подготовительные работы заключаются в выборе бокса для ремонта. Он должен проводиться в закрытом помещении, достаточно светлом и без пыли. Перед снятием крышки блока цилиндров отсоединяются электропитание, а также все датчики и шланги. Сливается моторное масло и охлаждающая жидкость.

Затем снимается сама крышка, ресивер, впускной и выпускной коллекторы. Обязательное действие, от которого зависит дальнейшая работоспособность двигателя: путем вращения коленвала (по часовой стрелке) необходимо совместить метки на его маховике с серединой шкалы, нанесенной на корпус картера сцепления. Далее снимается клапанная крышка, ремень, шкив распределительного вала, откручиваются болты головки блока. Причем последние при сборке лучше заменить на новые.

После снятия ГБЦ (прокладка между головкой и блоком подлежит обязательной замене) снимается распредвал, разбираются толкатели и сам клапанный механизм: клапана рассухариваются и вместе с пружинами извлекаются из направляющих втулок. Для проведения операции демонтажа потребуется специальный съемник. Как и специнструмент для выпрессовывания втулок.

Затем все в обратном порядке: установка новых втулок (до щелчка, сигнализирующего, что стопорное кольцо село на место). Желательно промерить внутренний диаметр направляющей; если он меньше установленного, деталь доводится до ума при помощи развертки. Отличить втулки под впускные клапана от выпускных легко: первые короче. Кроме того, спиралевидные борозды внутри, служащие для смазки, у выпускных проделаны на всю длину втулки, у впускных – только до половины.

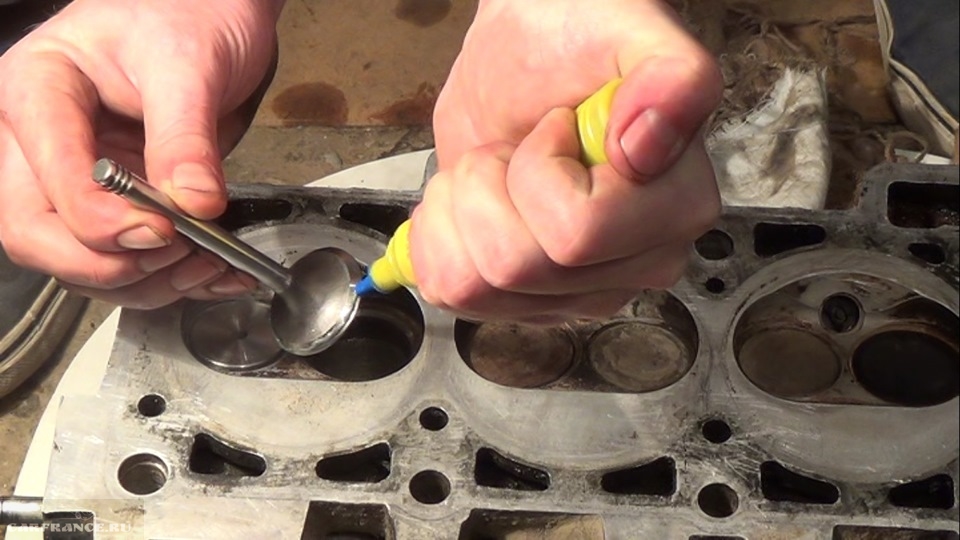

После того как сами клапана установлены на место, требуется их притирка к седлу – без нажима и излишнего усердия. Применяются для ускорения процесса применяются шлифовочные пасты (наподобие ГОИ), но после завершения работы седло и клапан необходимо тщательно протереть чистой ветошью.

После сборки двигателя в обратном порядке единственный способом поверить, правильно ли все было сделано, — попробовать завестись.

Замена клапанов ВАЗ 2110, 2112

Первым действием нам нужно аккуратно отсоединить шланги, которые соединяют ресивер и усилитель вакуумный.

Возьмём ключ на «тринадцать» и выкрутим гайки, которые крепят ресивер кронштейна трубок топливных. Избавьтесь от кронштейна. Гайку, которая крепит ресивер и кронштейн выкрутите, далее отсоединяем от коллектор впускного, там ещё пять гаек. Ресивер демонтируйте, уберите прокладку.

Далее этим же ключом выкрутим верхнюю и немного ослабим натяжение гайки, которая удерживает планку трубы снизу, планку снимите. С помощью ключа на «тринадцать» вам нужно выкрутить гайку, расположенную снизу, также две находятся снизу, коллектор впускной демонтируйте.

Коллектор освобождаем с помощью ключа на «тринадцать» пару гаек расположенных по бокам.

Возьмём отвёртку крестовую и ослабим хомут, который крепит шланг вентиляции, шланг снимите.

Рычаг, который отвечает за переключение передач вам нужно установить в нейтральное положение, затем прокрутите по направлению часовой стрелки, нам нужно чтобы метка расположенная на маховике установилась в среднее деление шкалы.

Метка, расположенная на шкиве распредвала должна быть напротив метки на задней крышке ремня зубчатого.

Берем ключ на «десять» и выкрутим гайки, которые удерживают крышку клапанную.

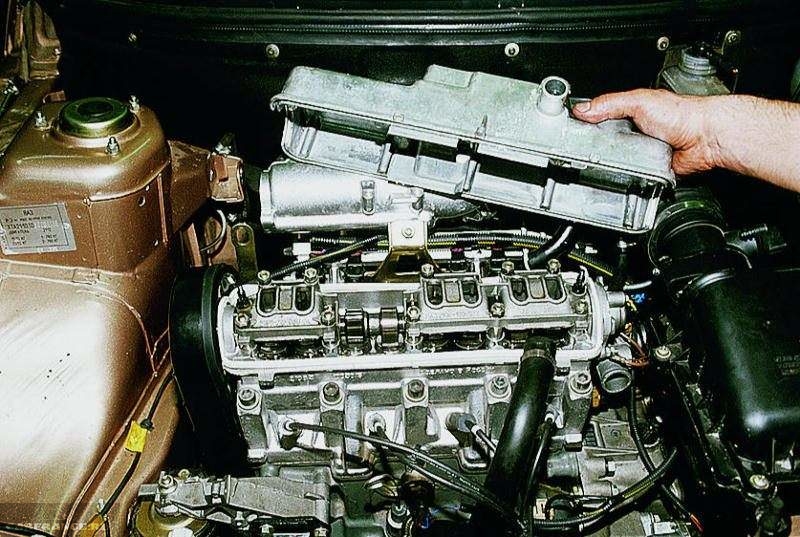

Крышку клапанную демонтируйте.

Ремень снимите, после перейдите шкив распределительного вала. Возьмём шестигранник на «десять», выкрутим десять болтов, которые удерживают головки блока.

Головку блока цилиндров демонтируйте.

Прокладку тоже замените.

Когда будете разбирать клапанный механизм вам нужно установить брусик деревянный под клапан.

Клапан нужно освободить и достать его из втулки головки блока.

Головку блока цилиндров установите и выполните сборку в обратном порядке. Прокладку устанавливать снова нельзя, её нужно заменить.

Замена клапанов ВАЗ 2110 8 клапанов

Современные отечественные автомобили позволяют водителю с комфортом передвигаться по дорогам городов, но при этом требуют постоянного сервисного ухода, отсутствие которого может привести к неожиданным поломкам. Часто разрыв ремня ГРМ, тянет за собой выход из строя головки блока цилиндров. В этом случае также потребуется замена клапанов – вот как выглядит поломка этих 8 клапанов на Ваз 2110.

Запчасти и инструменты для проведения работы

Перед началом работы по замене клапанов на Ваз 2110, приобретаются качественные новые детали, наименования и оригинальные артикулы которых, выглядят следующим образом:

1. Набор прокладок: клапанной крышки (арт.2108-1003270/77) и ГБЦ (арт. 21083-1003020), впускного и выпускного коллекторов (комплект арт.21083-1008081), приемной трубы отработанных газов (арт.2103-1203020-04), а так же сальник (арт.2108-1005034) и маслоотражательных колец (арт.2108-1007026-86) (так называемый ремкомплект ГБЦ)
2. Новые клапана системы впуска топливной смеси 4 шт. (арт.21083-1007010)
3. Новые клапана системы выпуска отработанных газов 4 шт. (арт.2108-1007012)
4. Направляющие втулки клапанов 8 шт. (арт.2108-1007032-87)
5. Охлаждающая жидкость двигателя
6. Новые болты крепления ГБЦ к блоку цилиндров (арт.2108-1003271Н/О)
7. Ремень ГРМ (арт.2108-1006040-86) и приводной ремень генератора (арт. 1000012562)
8. Моторное масло и масляный фильтр

Ремонт по замене пришедших в негодность деталей, производят с помощью стандартного набора инструментов, которые обычно продаются комплектом, а именно:

• набор рожково-накидных ключей маркировкой от 8 до 21 мм;
• набор торцевых внутренних шестигранных ключей;
• набор накидных головок диаметром от 8 до 24 мм;
• рассухариватель клапанов;
• винтовой съемник направляющих клапанов;
• динамометрический ключ (понадобится для правильной затяжки болтов крепления распредвала, ГБЦ и шестеренки распределительного вала);
• набор отверток;
• электродрель;
• специализированная притирочная паста двух видов (для грубой притирки клапанов к их рабочей поверхности камеры сгорания и для чистовой шлифовки);
• перчатки для защиты рук от возможных повреждений.

Наличие инструмента, деталей и крытого помещения, позволит выполнить работы по устранению неполадок самостоятельно, так как цена замены 8 клапанов на Ваз 2110 в не сертифицированных сервисах осенью 2018 года варьируется от 30 до 45 тысяч рублей. На сертифицированной СТО официальных дилеров такие за работы обойдутся более 50 тысяч, что сильно ударит по финансовому положению владельца машины.

Как самостоятельно провести ремонт

Обладая некоторыми авто слесарными навыками, любой владелец отечественной машины способен провести ее ремонт своими руками без особых проблем, достаточно следовать нижеприведенной инструкции, внимательно изучив каждый этап работы, условно разделяемые на подготовительный, демонтажный, ремонтный и монтажный.

Подготовительный этап

Начинается с отключения бортового электропитания машины, для чего с аккумуляторной батареи снимаются клеммы и необходимо слить в заранее подготовленную емкость старое моторное масло через сервисную пробку и охлаждающую жидкость из картера двигателя, делается это через отсоединения от блока цилиндров самого нижнего патрубка радиатора, единственная предосторожность — это проведение процедуры на остывшем моторе, иначе можно получить ожог рук!

Демонтаж

ГБЦ начинают со снятия всего навесного оборудования: патрубков системы охлаждения, вакуумной системы, впускного и выпускного коллекторов, приводных ремней генератора и ГРМ, предварительно демонтировав его кожух , в результате чего получается свободный доступ к креплению самой головки блока цилиндров и картера двигателя. Далее откручиваются болты клапанной крышки и ГБЦ, после чего она аккуратно снимается и кладется на рабочий верстак, на этом этап демонтажа закончен.

Ремонт

Начинается с откручивания крепежа распредвала, далее вынимаются толкатели клапанов и с помощью рассухаривателя, проводим разбор их пружинного механизма и с обратной стороны ГБЦ их вынимаем. Следующим шагом винтовым съемником снимаем старые направляющие и вместо них впрессовываем новые до характерного щелчка, который издают их стопорные кольца. Берем новый клапан, наносим на его рабочую поверхность шлифовочную пасту и начинаем дрелью шлифовать его зеркало до полной притирки.

Эту операцию проделываем со всеми восьми, после всего хорошо промываем детали и ГБЦ в чистящем растворе, и собираем газораспределительный механизм обратно.

Монтаж

Начинаем с тщательной зачистки картера блока цилиндров от следов старых прокладок и герметиков, на специальные пазы наносим новую, далее аккуратно устанавливаем на направляющие собранную ГБЦ, затягиваем ее крепеж до требуемого момента 90-94 Нм динамометрическим ключом как показано на фото 6, проводим регулировку клапанов газораспределения.

Монтируем крышку клапанов, ремень ГРМ и все ранее снятое навесное оборудование двигателя. Заливаем моторное масло, меняем масляный фильтр, заполняем жидкостью систему охлаждения, проверяем на отсутствие утечки и заводим мотор, слушая внимательно на отсутствие в нем посторонних металлических стуков.

Замена клапанов на ВАЗ с 8-клапанным мотором

Владельцы автомобилей ВАЗ нередко сталкиваются с ситуациями, в которых необходима замена клапана. Клапана может погнуть из-за лопнувшего ремня ГРМ (на ВАЗ 2105 ставился мотор с ремнем) или перескочившей цепи, ножка клапана может износиться слишком сильно, кроме того, клапан может прогореть или тарелка треснет.

Замену клапана на автомобилях ВАЗ с 8-клапанным мотором («классика» 2105, 2106 и 2107; семейство «Самара» 2108, 2109 и 21099; «десятое» семейство 2110, 2111 и 2112; «Новая Samara» 2113, 2114 и 2115) можно выполнить своими руками. Главное – иметь необходимый инструмент и навыки работы с автомобилем.

Для замены клапана на 8-клапанном моторе ВАЗ («классика», оба семейства «Самара», «десятое» семейство) понадобится следующий инструмент:

• рассухариватель клапанов (специальный инструмент, с помощью которого снимается сухарь клапана),
• съемник маслосъемных колпачков,
• ключ для отворачивания ГБЦ (головка на 13 с воротком и удлинителем).

Рассухариватель клапанов ВАЗ

Способ замены клапанов практически идентичен для большинства моделей ВАЗ.

1. Чтобы получить доступ к клапанам, необходимо демонтировать газораспределительный вал с головки.

3. Зафиксировать рассухариватель на шпильке газораспределительного вала. Под тарелку клапана следует подложить подставку.

4. Удалить крепежные сухари. Эту операцию следует проделывать очень аккуратно: если рассухариватель вдруг соскочит, жесткие пружины «выплюнут» сухарь с такой силой, что вы рискуете его потом просто не найти.

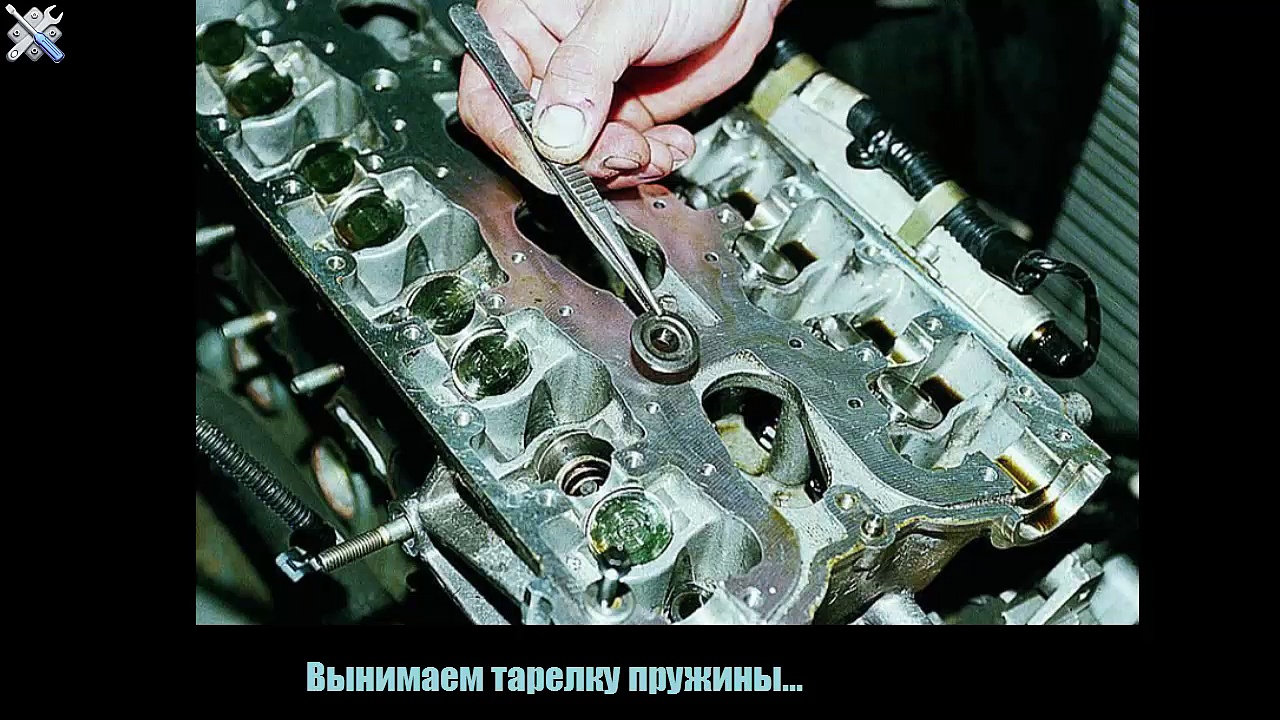

5. Когда оба сухаря сняты, можно демонтировать тарелку с пружинами.

6. Извлечь упорные тарелки под пружинами. На «классике» они снимаются сразу и без лишних действий, а на «Самаре» и «десятке» для этого придется сначала снять сальник клапана (понадобится специальный инструмент-захват).

7. Освободив клапана, извлечь их. Если какие-то клапана не будут меняться, их следует пометить, чтобы потом не возникло путаницы при установке (каждый старый клапан нужно будет установить в тот же цилиндр, из которого он был извлечен). Обычно в качестве разметки используются точки, нанесенные кернером на торец тарелки: одна точка – первый цилиндр, две – второй и т.д.

8. Установка клапанов и последующая сборка производится в обратном порядке. Обратите внимание, что засухаривать клапан следует только с использованием специального инструмента.

Если вы устанавливаете старые клапана, их необходимо очистить от нагара, если новые – их следует притереть, чтобы не было утечки бензина или воздуха в закрытую камеру сгорания.

Замена клапанов ваз 2110 8 клапанов

ну компрессия ещё не показатель. мотор троит? вообще вскрывать надо однозначно. чтобы просто поменять клапана, то тебе надо докупить пять приблуд. они как правило не дорогие. речь идёт о приспособлениях для рассухаривания клапанов (нет в этом ничего военного, особенно когда голова на верстаке), для притирки (напоминает карданный ключик и впринципе процесс вполне терпим) и для регулировки клапанов (тоже ничего сложного там нет, а в мурзилке есть картинки, порядок регулировки и зазоры) и для демонтажа и установки маслосъёмных колпачков. да, не забудь ещё притирочную пасту купить. после сборки головы вымеряешь зазоры, записываешь и беги покупай регулировочные шайбы нужной толщины.
ежели браться с большей ответственностью, что в твоём случае вполне вероятно, то надо докупить зенкера для обработки сёдел клапанов, инструмент для выпресовки и установки направляющих втулок и развёртки для обработки отверстий направляющих после запресовки.
из советов: перед запресовкой направляющих кладёшь их в морозильную камеру на часок, а и запресовывай их в голову предварительно прогрев её камином с вентилятором или ещё чем нибудь, главное чтобы равномерно и с умом. градусы не назову но чтобы рука едва терпела. направляющие запрыгнут на ура))) после обработки направляющих развёртками примерь клапана или определи в процессе обработки место для каждого из них и более не путай их местами. когда все клапана бутут на местах постарайся определить места наихудшего прилегания к седлу. это поможет выявить на седле место подлежащее более усиленной обработке. теперь бери зенкера и прикладывая обоими руками равномерное усилие на обе части воротка, так чтобы без перекосов, с наростающим нажимом, без фанатизма, обработай сёдла. обязательно ослабляй нажим перед перехватом воротка вплоть до устранения контакта режущей части зенкера с обрабатываемой поверхностью, но не резко а в процессе доворота. постоянно контролируй состояние седла. в местах, где на более раннем этапе было выявлено худшее прилегание клапана поверхность будет обработанаменьше. но главное, что при проходе в три этапа (сперва головкой более острой, потом более тупой и в конце средней) у тебя должна получиться равномерная рабочая поверхность седла, которая притрётся в 10 касаний.
по большому счёту последняя описанная операция наиболее ответственная, но если руки на месте и новый, а не взятый у соседа инструмент, то всё пройдёт гладко. не спеши. сделай это сам. мне никто не показывал. но раз я видел человека, который неделю притерал клапана вместо того чтобы хорошим инструментом обработать сёдла.

Очень простая замена ремня ГРМ на ВАЗ 2110 с двигателем 8 клапанов

Слегка потрепанная жизнью ВАЗ 2110 с двигателем 8 клапанов, замена ремня ГРМ, натяжного ролика и помп. На одометре 150 тысяч километров пробега, но судя по состоянию пару раз его скрутили точно. Прошлая замена ремня ГРМ, со слов клиента, была почти 50 тыс км назад, сразу после покупки. Периодичность замены зубчатого ремня привода ГРМ на двигателях ВАЗ 2110 8 клапанов составляет 60 тысяч километров пробега ил четыре года эксплуатации. Интервал замены может быть увеличен до 80 тыс км пробега, при периодическом контроле состояния элементов газораспределительного механизма.

При обрыве зубчатого ремня привода газораспределительного механизма на восьмиклапанном двигателе ВАЗ 2110 клапана не гнет.

1. Инструмент и приспособления
2. Подготовительные операции
3. Пошаговая инструкция замены ремня ГРМ
4. Выставляем верхнею мертвую точку (ВМТ)
5. Замена помпы
6. Установка нового ремня ГРМ
7. Видео замены ремня ГРМ на ВАЗ 2110 8 клапанов

Инструмент и приспособления

Нам понадобятся накидные ключи и головки на 10, 13, 17, а так же нужно приобрести ключ для натяжного ролика ГРМ (цена ему 60 рублей, продается в любом автомагазине).

Подготовительные операции

Обязательно даем двигателю остыть.

Устанавливаем под задние колеса упоры, снимаем переднее правое колесо и пластиковый брызговик. Сливаем антифриз, можно слить его только с блока цилиндров, открутив сливную пробку возле стартера (головка на 13). Если будет замена охлаждающей жидкости то сливаем ее обязательно и с радиатора.

Пошаговая инструкция замены ремня ГРМ

1. Обязательно открываем капот.)

Двигатель 8 клапанов.

Ослабляем контрящею гайку натяжного устройства генератора (ключ на 13) и по максимуму выкручиваем регулировочный винт (головка на 10). Отводим генератор к блоку цилиндров и снимаем приводной ремень генератора.

Снимаем шкив привода ремня генератора, открутив болт на 17, понадобится вороток с удлинителем и труба в качестве рычага, так как болт должен быть хорошо затянут.

Перед установкой новой помпы смажьте тонким слоем герметика ее прокладку. Установив помпу на место равномерно, в несколько проходов, протяните болты ее крепления.

Установка нового ремня ГРМ

1. Был приобретен новы комплект ГРМ фирмы Гейтс.
2. В состав комплекта входит зубчатый ремень и натяжной ролик.

Комплект ГРМ ВАЗ 2110.

Не перетягивайте ремень ГРМ так как при этом будет приложено повышенное усилию на подшипник помпы и долго она не проходит.

На всю операцию было потрачено примерно 30 минут. Так как для данной процедуры не требуется вывешивание двигателя выполнить ее можно своими рукам в полевых условиях, а если не меняется помпа то даже колесо снимать не надо.

Видео замены ремня ГРМ на ВАЗ 2110 8 клапанов

Регулировка клапанов своими руками на ваз 2110 8 клапанов

Для предотвращения износа распределительного вала и прогорания клапанов, следует уделять внимание профилактике механизма газораспределения. Двигатели с более простой системой ГРМ, требуют периодической настройки. Регулировка клапанов ваз 2110 8 клапанов своими руками – обыденное занятие для многих автомобилистов. Постараемся подробно описать весь процесс работы.

Для справки! Не подлежат регулировке клапаны на ваз 2110 с инжекторным 16-клапанным мотором. Данные двигатели, имеют механизм газораспределения с гидрокомпенсаторами, которые следует периодически менять.

Регламент настройки

Каждый автовладелец, может обратиться к регламенту мануала. Стоит сказать, что номинальная установка клапанов на ВАЗ 2110 8 клапанов инжектор происходит на заводе. Согласно инструкции по эксплуатации, рекомендуется осуществить первую настройку на пробеге 10 000 км. Этот режим называется обкатка. А затем, следует производить настройку, через каждые 45 000 км. В некоторых случаях, двигатели исправно работают до 80 000 км пробега.

Для справки! Установка шайб толкателей клапанов на автомобилях ВАЗ 2110-12 (8 клапанов), с инжекторным и карбюраторным мотором – полностью идентична.

Симптомы

Чтобы понять, что клапана на двигателе ВАЗ 2110 нуждаются в настройке, достаточно знать поведение мотора. После продолжительной эксплуатации, автовладелец может обратить внимание на то, что двигатель стал работать как-то иначе. Данный факт должен насторожить, ведь последствия могут быть серьёзными.

Основные симптомы нарушенной регулировки клапанного механизма на ВАЗ 2110, выглядят таким образом:

• мотор шумно работает при запуске после продолжительной стоянки (клацает);
• пропадает компрессия в цилиндрах (двигатель теряет былую мощность);
• прокладка клапанной крышки пропускает масло;
• появились «выстрелы» в карбюратор или в глушитель;
• увеличился расход топлива.

Перечисленные признаки, можно диагностировать самостоятельно, не прибегая к помощи услуг автосервиса. Перед тем, как поставить ВАЗ 2110 на ремонт и приступить к регулировке клапанов, следует подготовить слесарный инструмент: микрометр, рейку для отжатия толкателей и многосоставной щуп. Последним замеряется тепловой зазор между кулачком распредвала и регулировочной шайбой. Вместо рейки, возможно использовать две мощные шлицевые отвёртки.

Монтажный комплект (фиксатор и щуп) продаётся в большинстве магазинов «Автозапчасти». Его стоимость варьируется от 200 до 500 рублей. Правильная установка клапанов на ВАЗ 2110 8 клапанов инжектор или карбюратор – залог успеха.

Как отрегулировать клапана на ВАЗ 2110

Не стоит заранее приобретать регулировочные шайбы. Они относительно дорогие. Изначально, предстоит установить величину зазоров и только потом купить необходимое количество шайб с точными размерами. Работы лучше проводить в гараже с хорошим освещением. Крыша и стены, защитят от нежелательных ветра и дождя, которые могут занести грязь в открытый распредвал.

Внимание! Перед тем, как отрегулировать клапанный механизм на ВАЗ 2110, двигатель необходимо остудить.

Разборка

Если всё готово, то приступаем к первой части ремонта — демонтажу деталей:

• отключаем клемму от аккумулятора;
• снимаем корпус воздушного фильтра (на карбюраторном моторе);
• отсоединяем от клапанной крышки шланги картерных газов и кронштейн тросика газа;
• откручиваем болты кожуха привода ГРМ. Снимаем крышку и получаем доступ к шкиву;
• выкручиваем свечи зажигания (так будет легче вращать КШМ для нахождения ВМТ и НМТ);
• откручиваем гайки клапанной крышки и снимаем её.

Перед непосредственной настройкой, следует вспомнить механизм действия ГРМ. А именно, порядок работы клапанов (в нашем случае ВАЗ 2110 с инжектором 8 клапанов).

Последовательность регулировки зазоров в клапанном механизме

Порядок регулировки клапанов на ВАЗ 2110 с 8-и клапанным мотором, предстоит выполнять в такой же последовательности, как и в таблице. Что касается установки клапанов на ВАЗ 2110 с 16-и клапанными моторами, то схема выглядит совсем иначе.

Регулировка

После снятия клапанной крышки, необходимо удалить остатки моторного масла возле толкателей. Сделать это возможно медицинским шприцем или резиновой грушей. Если есть рейка фиксатора, следует установить её на две крайние шпильки, предназначенные для крепления крышки ГБЦ.

Затем, приступаем ко второй части ремонта и делаем следующее:

1. Выставляем верхнюю мёртвую точку, совмещая метки шкива распредвала и внутреннего кожуха привода ГРМ. Сделать это возможно двумя способами. Вывесив и вращая одно переднее колесо. Накидным ключом (головкой) вращать распредвал за крепёжный болт шкива, но эта операция опасна поломкой крепежного болта;
2. После нахождения верхней мёртвой точки, немного поворачиваем распредвал, чтобы шкив сместился на 40-50° от ВМТ (это 2,5-3 зуба). Ставим свою метку, от которой потом будем вращать распредвал ещё несколько раз, делая дополнительные пометки;
3. измеряем тепловой зазор первого клапана (выпускного), подсунув один из щупов (0,35/0,4/0,45 мм) между кулачком распредвала и толкателем. Номинальный зазор 0,35 мм;
4. если первый щуп проходит свободно, то берём больший размер (0,4 мм). Шаг равен 0,05 мм;
5. если щуп 0,4 или 0,45 не проходит, значит необходимо заменить регулировочную шайбу;
6. разворачиваем толкатель пазом к себе, нажимаем на него рычагом рейки фиксатора и пинцетом достаём отработавшую шайбу. Её внутренняя сторона содержит цифры с первоначальным размером;
7. для вычисления требуемой величины, необходимо воспользоваться формулой Н = В + (А — С). Где:
   • Н — толщина новой шайбы, мм;
   • В — толщина отработанной шайбы, мм;
   • А — вымеренный зазор, мм;
   • С — номинальный зазор, мм.
8. полученный результат Н, записываем в блокнот. Шайбу именно такого размера предстоит купить на ремонтный клапан, округлив величину;
9. согласно таблице, переходим к третьему клапану (впускному), его номинальный зазор 0,2 мм;
10. измеряем зазор, вставляя щупы по очерёдности: 0,2/0,25/0,30 мм;
11. записываем размер щупа, который не входит в тепловой зазор;
12. вынимаем шайбу, и высчитываем ремонтный размер по указанной выше формуле;
13. далее, согласно таблице, несколько раз поворачиваем КШМ на указанные градусы и проделываем операцию со всеми клапанами;
14. Идём в магазин и покупаем необходимое количество регулировочных шайб требуемой толщины, согласно вычислениям;
15. Устанавливаем шайбы в толкатели, согласно записи блокнота;
16. все зазоры клапанов на ВАЗ 2110 должны восстановить номинальные размеры 0,2 и 0,35, благодаря использованию регулировочных шайб;
17. проверяем новые тепловые зазоры;
18. после замены шайб, необходимо поставить демонтированные детали на место;
19. запускаем двигатель и наблюдаем за его работой.

Рекомендуется заменить прокладку крышки ГБЦ на ВАЗ 2110 (8 клапанов) с инжекторным мотором, после регулировки клапанов.

Заключение

Регулировка клапанов ВАЗ 2110 8 клапанов своими руками – достаточно серьёзное мероприятие. Потребуется внимательность и максимальная скрупулёзность. Если отнестись к работе халатно, то можно ухудшить состояние мотора, взамен желаемого улучшения. Правильно настроенный двигатель, порадует своего владельца.

Замена направляющих клапанов на ваз 2110 своими силами

Направляющие клапаны ваз 2110

Как правило, замена направляющих клапанов на ваз 2110 бывает нужна в том случае, когда обрывается ремень ГРМ и на некоторых вазовских двигателей клапаны соприкасаются с поршнем. Замена клапанов и направляющих на ваз 2110 – процедура ответственная, требующая особых знаний и навыков,но в данной статье рассмотрим, как провести данную операцию своими руками, тем более что никакого специального оборудования использовать не придется.

Причины замены

Как говорилось выше, причиной замены клапанов может стать обрыв ремня ГРМ,но не всегда причина заключается только в этом. Часто клапана нуждаются в замене из-за перескакивания моторной цепи.
Когда это происходит, то клапана просто выворачивает и понятно, что дальнейшая их эксплуатация становится невозможной.
После этого клапана выглядят следующим образом:

Замена направляющих клапанов ваз 2110

Кроме того, клапаны могут сами износиться. Вернее, износу подвергается именно ножка клапана, которая имеет определенный размер.
Ножку специально замеряют микрометром, чтобы проверить соответствие нормам. Так, если ножка клапана имеет размер, который меньше 7,97 мм, то это уже износ и такой клапан следует отправлять в мусорный бак.
Наконец, прогар или трещина самой тарелки может стать причиной того, что следует менять клапаны.

Замена направляющих клапанов на ваз 2110

Демонтаж ГБЦ

Ваз 2110 замена направляющих втулок клапанов

Итак, начали. Для начала нужно будет демонтировать ГБЦ с автомобиля.
Приступим:

• обесточиваем или полностью снимаем аккумуляторную батарею;
• сливаем охлаждающую жидкость и моторное масло;
• все навесное оборудование, включая шланги вакуумные и системы охлаждения, демонтируем с автомобиля.

Примечание. Не забываем также, снять все топливные магистрали, трос акселератора и вообще, все то, что способно помешать снятию ГБЦ.

• теперь нужно будет снять крышку ГБЦ;
• дальше извлекаем кожух ГРМ и ремень шкива;
• теперь нужно будет вывернуть болты, фиксирующие ГБЦ.

Примечание. В процессе нужно будет проводить контроль состояния болтов, используя для этого динамометрический ключ.
Кроме того, не следует забывать о последовательности выворачивания болтов. Для этого при себе всегда нужно иметь схему затяжки болтов ГБЦ.

Замена клапанов

Головка блока цилиндров снята. Пришла пора замены клапанов, но для этого нужно вооружиться специальным съемником.
Конечно же, если такого инструмента нет, то всегда можно воспользоваться «дедовским» методом, беря в руки молоток и зубило. Но лучше использовать инструмент, как на фото ниже:

Специальный съемник для клапанов

• с ГБЦ снимаем газораспределительный вал;
• снимаем также распредвал;
• демонтируем толкатели;
• теперь нужно взять съемное приспособление и закрепить его на шпильки газораспределительного вала;
• подкладываем теперь под тарелку клапана небольшую подставку и удаляем крепежные сухари.

Примечание. В данном случае следует быть очень осторожным, так как пружины довольно мощные и если соскочит приспособление с тарелки, то сухари отлететь могут далеко, и нужно будет искать уже новые.

• после снятия сухаря нужно извлечь тарелку с пружинами;

Замена направляющих втулок клапанов ваз 2110

• снимаем также упорные тарелки, которые сидят под пружинами.

Примечание. На ваз 2110 прежде, чем снять упорные тарелки, нужно вынуть сальник клапана специально предназначенным для этого захватом.

Снятие сальника клапана

Сам процесс снятия сальника проводится следующим образом:

• захватом сальник зажимается и прижимается, но не сильно;
• затем нужно повернуть сальник немного в разные стороны.

Примечание.
При проворачивании сальника вправо и влево нужно оттягивать его вверх.Кроме того, не рекомендуется проводить наклоны сальника вправо и влево, так как можно таким образом, повредить посадочный буртик сальника.

• вытаскиваем старые клапана.

Замена втулок

Теперь нужно будет провести замену направляющих втулок клапанов. Делать это опять же, при помощи молотка и зубила, мягко говоря, неэтично.
Да и саму головку, действуя таким способом, можно легко повредить. Чтобы достичь эффективного результата, вооружимся специальным инструментом.

Примечание. На двигателе ваз 2110 замена направляющих втулок проводится так же, как и на всех остальных моделях марки ваз.

Как известно, направляющие нужно выбить. Именно поэтому дилетанты и пытаются провести это с помощью молотка.
Зная, что так можно легко повредить не только головку, но и посадочную плоскость в ГБЦ, вооружаемся, как и было сказано, специальным съемником. Вот как он выглядит:

Специальный съемник для снятия направляющих

Следует знать, что такие съемники бывают разные. В частности, принято разделять ударный съемник, по которому нужно бить молотком, но опять же, метод этот не всегда эффективный.
Другой тип съемника, уже являющийся более распространенным приспособлением, представляет собой винтовой вариант. Благодаря этому инструменту удается провести и плавную запрессовку и быстро заменить втулку.
Он продается в любом специализированном автомагазине, хотя его можно изготовить и самостоятельно.
Продолжаем процесс снятия втулок. Так как съемник универсальный, то под него следует подложить втулку определенного размера.
Подбирается она таким образом, чтобы при последующей установке резьбовая ее часть выходила из направляющей на 2-3 сантиметра.
Итак:

• устанавливаем съемник, фиксируя его двумя обточенными гайками;
• придерживая ключом центральную часть съемника, впрессовываем направляющую втулку.

Примечание. При этом нужно быть предельно внимательным, так как слишком большое усилие, наложенное на съемник, дает характерный щелчок.
Когда этот звук слышится, то он означает, что втулка сдвинулась с места и уже выходит с места. Далее нужно будет продолжить выкручивать винт до тех пор, пока она не выйдет.

• берем новую втулку (обязательно нужно будет обработать ее моторным маслом, чтобы она легко зашла на место);

Замена направляющих втулок клапанов на ваз 2110

Примечание. Чтобы запрессовать втулку, необходимо использовать специальную втулку с конической фаской, которая обязательно должна упираться в седло клапана.
Обязательно нужно две втулки большого диаметра для посадочного места впускного клапана. Одна из втулок должна быть меньшего размера. Это нужно помнить.

• устанавливаем эти втулки;
• ставим сам съемник.

Примечание. Нужно будет подобрать распорные втулки съемника таким образом, чтобы при установке направляющей втулки их резьбовая часть выглядывала на два и три сантиметра.

Из-за того, что верхняя часть направляющей втулки сделана бывает со специальным буртиком, понадобится использовать специальную гайку, предназначенную для упирания в направляющую. Почему же данный буртик настолько важен?
Дело в том, что на этот самый буртик фиксируется резиновый колпачок-сальник, повреждение которого значительно снижает герметичность.

Примечание. После того, как устанавливаются специальные гайки, остается немного резьбы на шпильке и чтобы уменьшить нагрузку на резьбу, дополнительно накручивается еще и резьбовая втулка.

• запрессовываем втулку на место.

Примечание.
Следует помнить о том, что на втулке устаналивается стопорное кольцо. Оно предупредит своеобразным щелчком, когда втулка сядет на место.
Если же, в процессе посадки прокручивание станет туже, то нужно не спешить и остановиться. Это делается для того чтобы не сломать направляющую втулку.

Направляющая запрессована, но на этом работа не заканчивается. Ее нужно подогнать к нужному посадочному размеру.
Это делается ввиду того, что после запрессовки ее немного сдавливает и размер уменьшается на восемь миллиметров. Поэтому нужно использовать развертку диаметром 8.00.
Эту самую развертку нужно будет установить в направляющую. После этого, ни в коем случае не придавливая, свободно прокрутить развертку.
Продолжаем:

• после разворачивания отверстия, продуваем его сжатым воздухом (делается это для того чтобы удалить все опилки);
• теперь нужно будет приступить к замерам.

Примечание. Замеры проводятся так, чтобы узнать диаметр отверстия в направляющей. Для этого нужно использовать специальный индикатор внутрометр.

Обычно, если размер отверстия 8 мм, то в конце размер по индикатору будет показывать две сотки. После этого нужно будет замерить толщину ножки клапана, используя микрометр.
Если размер ножки будет равен 7.99 мм, то три сотки будет являться нормальным зазором между направляющей втулкой и ножкой клапана.
Продолжаем:

• ставим клапан на место.

Примечание. Если заметно, что клапан прилегает к седлу не полностью, нужно подвести шарошками седло или другими словами, провести притирку.

Притирка

Для начала вновь поставленные клапана требуют проверки на биение. Существуют специальные станки, которые шлифуют рабочие поверхности тарелки клапана.
Так вот, если биение наблюдается, и его значение превышает 0,02, значит, требуется притирка. Проверяется биение с помощью, опять же, индикатора.
Когда рукой проворачивается клапан, индикатор показывает определенное значение.

Примечание. Если клапан совершенно новый, то он должен показывать значение в пол сотки.

Сама притирка клапанов должна осуществляться на специальных станках. Как это делать, можно посмотреть вот на этом видео.

• клапан зажимаем в станке;
• запускаем станок;
• подводим клапан аккуратно к шлифовальному камню, который вращается на больших оборотах.

Примечание. Сильно шлифовать клапан не рекомендуется. Чтобы узнать, хватит ли шлифовки, следует обратить внимание на прерывистость процесса.
Когда шлифовка станет равномерной, то пришла пора ее прекращать.

• после этого нужно будет клапан снять и обработать его бензином (промыть, одним словом).

После этого клапаны должны выглядеть так, как на фото:

• притирке подвергаются и седла, если они не повреждены.

Примечание. Для притирки седел нужно использовать специальные шарочки.
Внутри седла шарочка должна оставлять серого цвета полоску, которая заметна после извлечения из него шарочки. Этот самый серый поясок должен идти по всему кругу седла.

После этого нужно будет изменить угол наклона шарочки, который теперь должен составлять 60 градусов. Проделываем все так же, как описано выше.
Последний же этап притирки седел шарошкой должен проводиться под углом в 30 градусов.

Примечание. Идеальной притиркой седел считается такое ее состояние, при котором видна рабочая полоска, составляющая один миллиметр.

После этого, нужно будет окончательно провести притирку клапанов. Как это сделать, можно узнать из последующих статей.
Как видим, своими руками можно даже внутри двигателя поменять и ничего. Важно лишь помнить одно: делать все, как того требует инструкция, а то в противном случае проблем не избежать.
Прелесть работы своими руками заключается в том, что всегда можно начать все сначала, а про экономию средств семейного бюджета и говорить не стоит. Ведь не секрет, что цена на услуги данного типа с каждым годом растет в математической прогрессии.
