Замена колодок на УАЗ Патриот

Тормоза у любой машины должны быть исправны, особенно у скоростных и предназначенных для эксплуатации в сложных экстремальных условиях. Если не следить за ними и своевременно не производить ремонт, последствия могут быть очень плачевными, не только для водителя и пассажиров, но и прочих участников движения, включая пешеходов.
Поэтому любой владелец автотранспортного средства должен периодически осуществлять осмотр его тормозной системы на предмет выявления поломок и неисправностей.
Поломки тормозной системы УАЗ Патриот опасны вдвойне, так как, учитывая его вес, столкновение с ним может привести к серьезным последствиям, в том числе и к человеческим жертвам. Поэтому предлагаем рассмотреть информацию о замене изношенных тормозных колодок к этому вне дорожнику.
Какие тормозные колодки на УАЗ Патриот ставят, и как их поменять самостоятельно мы и рассмотрим далее.

Устройство и назначение

Предназначены они для обеспечения торможения колес, являются расходным материалом, который истирается, прижимаясь к стальному тормозному барабану.
Внешне они представляют из себя толстую пластину, которая состоит из специальной накладки и стального основания. Накладка производится из фрикционных материалов, имеющих низкий коэффициент терния (каучук и смолы).

Когда требуется производить замену?

Первое что свидетельствует о том, что требуется замена этого элемента тормозной системы — это скрип во время торможения. Как только тормозная система издает его при нажатии на педаль – необходимо произвести осмотр и диагностику, плановую замену колодок.

Причиной скрипа является трение стального основания о тормозной диск после истирания фрикционной части колодок. При этом существенно снижается тормозной эффект. Чтобы не допустить полного истирания этой части, необходимо следить за ее состоянием и производить своевременную замену.
Периодичность ее осуществления определяется по пробегу авто. Если установить тормозные колодки отечественного производства они прослужат в среднем от 10 до 15 тыс. км пробега. Продолжительность использования этих элементов тормозной системы от зарубежных производителей существенно выше и составляет 20-25 тыс. км пробега. Но при этом необходимо учитывать, что на скорость износа существенно влияет и характер вождения авто.
Замена осуществляется если:

• толщина накладки стала меньше 1,5 мм;
• на ее поверхности обнаружены следы масла;
• повреждено стальное основание или фрикционная часть этого элемента.

Какие накладки подходят к УАЗ Патриот?

Штатные тормозные колодки на УАЗ Патриот сами по себе издают скрип и причиной этому не износ фрикционной части, а состав, из которого она изготовлена. Нередко для ее производства применяют асбест, который вызывает скрип, оседая в виде пыли на барабане.
Для установки на этот внедорожник можно использовать тормозные накладки от следующих фирм:

• ТИИР;
• Markon;
• STS.

Важно! Покупая тормозные колодки, владелец этого транспортного средства должен знать, что задние устройства отличаются друг от друга, одно длиннее, другое короче. В этом заключается особенность внедорожника УАЗ Патриот, так как у прочих авто они абсолютно одинаковы.

Для правильного подбора необходимо знать каталожный номер, подходящих для этого авто тормозных колодок — 12-3501090. Стоимость комплекта колодок, который включает в себя 4 колодки, варьируется в пределах от 800 до 1000 руб.
Купив тормозные колодки на УАЗПатриот, можно приступать к их замене.

Важно! Перед тем, как осуществлять разборку колеса нужно откачать тормозную жидкость из бачка, так как при вжатии поршней произойдет ее вытекание.

Алгоритм замены тормозных колодок на УАЗ Патриот

Замена производиться только всего комплекта целиком, в противном случае существенно снизиться эффект торможения, повысится износ и нагрузка на новую колодку. При их смене необходимо обратить внимание на тормозной диск, так как он тоже со временем изнашивается. Если его толщина уменьшилась до 20,4 мм, то необходимо также произвести и его замену.

Замена колодок осуществляется в следующем порядке:

1. Включив стояночный тормоз и подложив под колеса упоры для предотвращения отката автомобиля. Другим способом можно зафиксировать автомобиль подставив под передний мост подставки после поднятия. С использованием домкрата следует приподнять переднюю часть авто. После чего произвести демонтаж колеса.
2. Извлечь с рабочего цилиндра резиновый колпачок.
3. Отвинтить 2 болта, удерживающие прижимную пружину. При этом можно использовать гаечный ключ на 12.
4. Используя монтировку необходимо разжать поршни тормоза. Для этого лучше использовать две монтировки. Отжим необходимо осуществлять равномерно.
5. Далее по очереди производим удаление обоих сменных элементов из суппорта.
6. Осторожно отводим тормозные цилиндры монтировкой, попросту утапливаем их в корпус суппорта. Следим за объемом тормозной жидкости в бачке. Как уже отмечалось выше, чтобы не допустить при произведении работ вытекания необходимо ее откачать, используя шприц.
7. Далее устанавливаются новые колодки, на те же посадочные места.
8. После этого, они фиксируются путем привинчивания опорной пружины.

Сборка колеса производится в обратном порядке. В таком же порядке осуществляется работа по замене колодок и на другом колесе. Если Вы заменили барабанные тормоза на дисковые как описано здесь, замена на задних колесах осуществляется таким же образом.
После замены колодок необходимо проконтролировать уровень тормозной жидкости. И раза три прокачать тормозную систему нажимая на педаль тормоза.
Можно эксплуатировать авто, но нужно помнить, что максимальный тормозной эффект будет достигнут только после того, как колодки притрутся к тормозному диску.

Итоги

Тормозные колодки являются важным элементом авто, и их своевременная замена существенно снижает риск возникновения дорожно-транспортных происшествий. Если есть признаки их износа, то следует воздержаться от эксплуатации машины, до произведения замены.
Подбор колодок и осуществление ремонтных работ лучше доверить профессионалам, так как отсутствие опыта, совершаемые поспешно неаккуратные действия могут привести к существенному повышению затрат.
Кроме этого, заказав услугу в автосервисе, любой владелец этой марки авто, избавит себя от грязной и достаточно трудоемкой работы, которая отнимает немало времени и сил.

Как поменять задние тормозные колодки на УАЗ Патриот

В виду особенности конструкции и использования замена задних барабанных тормозных колодок происходит достаточно редко. При небольшом ежегодном пробеге они меняются раз в несколько лет. Поэтому могут возникнуть сложности при замене задних тормозных колодок. Связано это с тем, что непросто снять тормозной барабан и открутить закисшие за годы болты.

Завод рекомендует периодически снимать тормозной барабан и производить чистку и смазку деталей тормоза. Удобным случаем для проверки задних тормозов можно считать момент замены передних тормозных колодок — самое время вспомнить о задних тормозах.

Попутно нам предстоит:
— проверить состояние тормозного барабана и степень его износа.
— произвести регулировку тормозных механизмов — делается всегда.
— при необходимости произвести замену тормозных цилиндров
— подкрасить тормозной барабан, чтобы ржавчина не портила уважение в своему Патриоту.

Нам понадобятся:
— комплект тормозных колодок
— пыльники на тормозные цилиндры — настоятельно рекомендуем сразу же их приобрести. Мы считаем, что это расходный материал.
— две стяжные пружины колодок заднего тормоза
— два защитных колпачка для клапана выпуска воздуха
— смазочные материалы
— свежая тормозная жидкость
— черная краска по ржавчине (не обязательно)

Перед началом работ проверьте уровень тормозной жидкости. При возврате цилиндров уровень тормозной жидкости поднимется. Часть жидкости может вылиться из бачка. Удалите часть жидкости из бачка перед началом работ используя пипетку или шприц.

1. Подложить булыжники (противооткаты) с обеих сторон другого заднего колеса, чтобы авто не скатилось и не свалилось с домкрата. Или используйте подъемник на сервисе на удобной высоте.
2. Открутить немного (сорвать) болты крепления колеса.
3. Снять с ручного тормоза. Установить в нейтральное положение рычаг переключения передач.
3. Поднять колесо УАЗ Патриот домкратом так, чтобы колесо возвысилось над поверхностью земли на 2-3 см.
4. Покрутить колесо и оценить его состояние. Проверить наличие люфта, пытаясь поднять колесо за нижнюю часть. Проверить состояние резины.
4. Снять колесо. Положить колесо под порог автомобиля. Оно будет выполнять страховку на случай, если домкрат не удержит автомобиль по какой-либо причине.
2. Очистить тормозной барабан от грязи и ржавчины.
Очистить от грязи место крепления тормозной трубки и болты крепления рабочего цилиндра с обратной стороны тормозного щита.
2. Вывернуть три винта крепления тормозного барабана. Именно это сделать может оказаться не просто.
2. Снимите барабан. Из-за выработки барабана тормозные колодки находятся как-бы внутри него в образовавшейся выямке. Поэтому перед снятием барабана рекомендуется осторожно простучать барабан. Барабан снимается выпрессовыванием посредством вкручивания в барабан трех болтов в специальные отверстия. Вверните три болта М8 в резьбовые отверстия тормозного барабана и, равномерно затягивая болты, спрессуйте барабан со ступицы.

Измерьте штангенциркулем диаметр рабочей поверхности. Если диаметр превышает максимально допустимое значение в 281 мм, барабан подлежит замене.

Зачистите буртик на краю поверхности трения для облегчения снятия барабана в следующий раз.

Снимите резиновый пыльник с цилиндра.

Упирая отвертку о тормозной цилиндр, снимите стяжную пружину из зацепления с колодкой. Пружину удобно снимать клещами для снятия стяжных пружин или плоскогубцами.

Разведите колодки и снимите стяжную пружину.

Удерживая стержень прижимной пружины, нажмите на верхнюю чашку, поверните ее на 90° и снимите верхнюю чашку, прижимную пружину и нижнюю чашку.

Извлеките стержень прижимной пружины.

После снятия стержней прижимных пружин закрепите поршни рабочего цилиндра, чтобы они не выпали, например с помощью проволоки.

Удерживая опорный палец от проворачивания, отверните гайку его крепления, извлеките палец и и снимите колодку и втулку опорного пальца.

Аналогично снимите вторую колодку. При этом снимется пластина опорных пальцев.

Очистите от загрязнений и осмотрите детали тормозного механизма.

Деформированные или ржавые детали замените.

Пружины замените на новые.

Проверьте места трения тормозных колодок о тормозной щит и при необходимости выровняйте их напильником и начистите наждачной бумагой.

На места трения тормозных колодок о тормозной щит нанесите смазку для тормозных механизмов.

Смажьте боковины поршня тормозной пастой.

Проверьте что уровень тормозной жидкости в в бачке, ниже кромки хотя бы на 1 см, так как при возврате поршней в начальное положение уровень тормозной жидкости повысится При необходимости откачайте жидкость.

Освободите поршни рабочего цилиндра от фиксирующего приспособления, раздвижными пассатижами сожмите поршни рабочего цилиндра, так чтобы они стали в первоначальное положение.

Проверьте, что при сжимании цилиндров, они входили в поршень без заедания и равномерно.
Оцените состояние тормозного цилиндра. При необходимости, замените его на новый.
___________________________________
Для этого
Строньте (сорвите) гайку крепления тормозной трубки к рабочему цилиндру.
Открутите болты крепления цилиндра.
Свинтите цилиндр с трубки. Для этого закрепите гайку на трубке и вращайте цилиндр.

Отогните немного трубку в сторону и заглушите ее отверстие, чтобы тормозная жидкость не вытекала.

Восстановите подвижность гайки на тормозной трубке, предварительно смочив ее тормозной жидкостью.

Выверните два болта крепления рабочего цилиндра.

Вставьте две отвертки между колодками и ступицей и, разжав отвертками колодки, снимите рабочий цилиндр.

Установите рабочий цилиндр в порядке, обратном снятию.

Удалите воздух из тормозной системы прокачкой тормозной системы.
____________________________

Установите тормозные колодки.

При установке старого барабана снимите напильником бортик на рабочей поверхности, образовавшийся в результате износа.

Оптималистам (от слова совершенство) рекомендуем барабан не только очистить от ржавчины, но так же покрасить в цвет кузова или в цвет на ваш вкус. Красить в внешней стороны! Это место бросается в глаза. Не красиво, если оно ржавое. Вы же уважаете себя, вы же патриот своего Патриота! Красить лучше кисточкой. Если баллончиком, то так, чтобы краска не попала на тормозной диск.

Установите тормозной барабан

Отрегулируйте зазор между тормозными колодками и барабаном.
Для этого немного отверните гайки опорных пальцев…
Установите опорные пальцы в начальное положение (метки на торцах опорных пальцев должны быть направлены друг на друга).
Нажимая на педаль тормоза (это должен сделать помощник) с постоянным усилием
Поверните опорные пальцы так, чтобы концы колодок со стороны пальцев уперлись в тормозной барабан (момент соприкосновения колодок с барабаном определите по увеличению сопротивления при поворачивании опорного пальца).
Аналогично отрегулируйте положение второй колодки.
Удерживая опорные пальцы от проворачивания, затяните гайки опорных пальцев.
Отпустите педаль и убедитесь, что колесо вращается свободно, без задевания барабана о колодки. При необходимости повторите регулировку.

Внимание! После установки новых колодок, пока фрикционные накладки не приработаются к поверхности барабана, после указанной регулировки барабаны могут немного нагреваться.

Внимание! При сильном нагреве неприработавшихся колодок верхний слой накладок может подгореть и тормоза долго не будут максимально эффективными, поэтому первое время не тормозите долго.

Тормозные колодки на УАЗ Патриот

На автомобиле УАЗ Патриот стоят передние дисковые и задние барабанные тормозные колодки.

В процессе эксплуатации их фрикционная накладка стирается, что является причиной необходимости установки нового расходника. Выполнить замену своими руками достаточно просто. При этом немаловажную роль играет качество приобретаемых колодок.

Номер по каталогу и примерная цена на передние оригинальные колодки УАЗ Патриот, которые устанавливаются с завода

Независимо от комплектации и года выпуска автомобиля на передней оси стоят оригинальные расходники с артикульным номером 31603501090. Их цена составляет от 500 до 600 рублей. Колодки обладают низким качеством и длительным периодом притирки.

Артикул и ориентировочная стоимость рекомендованных передних тормозных колодок для УАЗ Патриот от сторонних производителей

Так как качество фирменных колодок низкое, а эксплуатационные характеристики не способны удовлетворить автовладельца, водители отдают предпочтение аналогам оригинала от сторонних производителей. Наилучшие альтернативные варианты, которые можно установить на передние колеса, приведены в таблице ниже.

Таблица — Рекомендованные аналоги передних оригинальных колодок

Артикульный номер и примерная цена на задние оригинальные колодки УАЗ Патриот

На автомобилях первых годов выпуска стояночный тормоз имел отдельный барабан с двумя колодками, артикул которых3160350701401, а цена от 800 до 1000 рублей. В 2014 году был провиден рестайлинг в результате которого с 2015 года ручник совмещен с основными задними тормозами. В 2017 году была проведена небольшая модернизация, которая существенно не затронула барабанный механизм.

Тормозные колодки старого образца имеют переднюю фрикционную накладку, которая короче задней. Из-за этого они обладают различными каталожными номерами. Существует возможность отдельной замены каждого расходника. Передний обладает артикулом — 3151350109010. Его цена 370-450 рублей. Номер по каталогу задней колодки — 3151350209110. Стоимость изделия находится в пределах от 340 до 400 рублей.

В тормозных механизмах нового образца стоят расходники, артикул которых 3163350208889. Их цена около 450-600 рублей. Отличительной особенностью является наличие креплений рычага механизма стояночного тормоза.

Артикул и стоимость хороших аналогов родных задних тормозных колодок для УАЗ Патриот

Оригинальны задние колодки не лучшим образом показывают себя в процессе эксплуатации. Они скрипят, пищат и вибрируют во время остановки машины. Поэтому опытные водители рекомендуют приобретать аналоги фирменных расходников, лучшие варианты из которых представлены ниже.

Таблица — Наилучшие аналоги 3151350109010

Таблица — Лучшие альтернативы 3151350209110

Таблица — Хорошие альтернативы 3163350208889

Замена передних колодок на УАЗ Патриот

Пошаговая замена дисковых передних колодок на Патриот представлена в инструкции ниже.

• Поддомкратить автомобиль, подставить подпорку и демонтировать колесо.

• Открутить два болта, фиксирующие прижимную скобу.

• Немного приоткрыть штуцер с тормозной жидкостью. При этом важно не допустить завоздушивания контура.

• Отверткой поочередно вдавить поршни в цилиндры. Вытекание тормозухи с штуцера является нормой. По завершению утапливания поршней требуется перекрыть отверстие, чтобы воздух не зашел в контур.

• Изъять старые колодки.

• Смазать тормозные поршни спецсредством. Для этого при помощи шприца внести смазку под пыльник.

• Установить новые колодки.

• Прикрутить на место прижимную пластину.

• Установить колесо.

• Проконтролировать работу тормозной системы.

Пошаговая замена задних колодок на УАЗ Патриот

Выполнить замену барабанных задних тормозных колодок поможет нижеприведенная инструкция.

• Поддомкратить заднюю часть Патриота.
• Снять колесо.

• Снять барабан.

• Вынуть две прижимные пружины.

• Открутить два нижних болта, которые удерживают колодки.
• Поддеть расходники отверткой и изъять их с посадочного места. В случае тормозного механизма нового образца для снятия колодок требуется предварительно отсоединить стояночный тормоз. Для этого следует послабить натяжение троса с помощью регулировочных гаек.

• Установить новые расходники.

• Одеть пружину, которая стягивает колодки. Для этого рекомендуются использовать отвертку в качестве рычага, вставив ее в отверстие между частью моста и колодкой.

• Нижние болты имеют эксцентрики, поэтому не только крепят колодки, но и меняют положение расходников. Регулировка осуществляется с тыльной стороны, перед тем как приступить к монтажу барабана.

• Одеть барабан.
• Установить колесо
• Проверить тормоза и при необходимости отрегулировать ручник.

Сайт о внедорожниках, SUV, автомобилях повышенной проходимости

Периодически снимайте задние тормозные барабаны и очищайте детали задних тормозов от пыли и грязи. Периодичность этой операции зависит от условий эксплуатации автомобиля. В летнее время и при езде по грязным дорогам чистка должна проводиться чаще, зимой — реже.

Барабанные тормозные механизмы задних колес на УАЗ Патриот и УАЗ Пикап с 2018 года выпуска.

Если тормозные колодки заднего тормоза замаслились, зачищайте их наждачной бумагой. Замасленные фрикционные накладки замените или опустите на 20-30 минут в чистый бензин и тщательно зачистите наждачной бумагой или металлической щеткой.

После снятия тормозного барабана задних колес убедитесь:

— В отсутствии течи из колесных цилиндров.
— В надежности крепления колесных тормозных цилиндров к тормозным щитам.

Обращайте внимание на:

— Состояние защитных колпаков колесных тормозных цилиндров и их установку.
— Степень износа фрикционных накладок.
— Состояние тормозного барабана.

Защитные колпаки должны быть плотно установлены в гнездах поршня и цилиндра и не должны иметь повреждений.

Тормоз задних колес УАЗ Патриот и УАЗ Пикап под колесный стояночный тормоз. Вариантное исполнение.

Тормоз задних колес УАЗ Патриот и УАЗ Пикап под трансмиссионный стояночный тормоз. Вариантное исполнение.

Если на рабочей поверхности тормозного барабана имеются глубокие риски, задиры или неравномерный износ, то произведите расточку барабана. Базируясь на центральном отверстии барабана. Максимально допустимый диаметр расточенного тормозного барабана рабочего тормоза — 281 мм.

Переставлять тормозные барабаны с одной ступицы задних колес на другую не рекомендуется. Это приводит к увеличению биения рабочих поверхностей тормозного барабана. Зазор между тормозными колодками и тормозным барабаном по мере износа накладок восстанавливается автоматически. В случае большого износа фрикционных накладок (заклепки утоплены менее 0,5 мм) их необходимо заменить. В случае приклеенных фрикционных накладок, замену тормозных колодок производить при износе накладок до толщины менее 1,5 мм.

Замена изношенных тормозных колодок тормозных механизмов задних колес на УАЗ Патриот и УАЗ Пикап с 2018 года выпуска.

На автомобили УАЗ Патриот УАЗ-3163, УАЗ-236321, УАЗ Пикап УАЗ-23632, с 2018 года выпуска, с двигателем ЗМЗ-409051 ZMZ PRO, устанавливаются задние тормозные колодки нового образца. С большей эффективностью работы при повышенных температурах.

При замене изношенных тормозных колодок или фрикционных накладок, поршни вместе с упорными кольцами необходимо сдвинуть вглубь тормозного цилиндра. Для свободного надевания тормозного барабана на колодки. Для задних тормозов под колесный стояночный тормоз, при замене колодок или накладок, кроме этого необходимо поднять вверх регулировочный клин.

При этом, для удобства обратной сборки, надо предварительно зафиксировать клин на тормозной колодке. Для чего совместить отверстие в верхней части клина с отверстием А в ребре колодки и вставить в эти отверстия стержень диаметром 6-8 мм. По окончании сборки, стержень удалить. После сборки необходимо нажать 2-3 раза на педаль тормоза для установки поршней в рабочее положение.

Не нажимайте на педаль тормоза при снятом тормозном барабане. Под давлением жидкости поршни будут выжаты из колесных цилиндров и тормозная жидкость вытечет наружу. Для облегчения последующего снятия, при каждом снятии тормозного барабана зачищайте буртик на краю поверхности трения, образующийся от износа барабана. При снятых ступицах подтягивайте болты крепления тормозных щитов.

Ищем экономию при замене задних тормозных колодок на УАЗ Патриоте

С тех пор, как завод-изготовитель начал компоновать дополнительными аксессуарами УАЗ Патриот и перенес механизм ручного тормоза с кардана на задние барабаны, жизнь владельцев рестайлинговых Патриотов окрасилась новыми цветами радуги, разделив жизнь на до и после. Новый тормозной механизм (точнее его «стояночная часть») стал сложнее, потерял надежность, адекватность, а, самое главное, стал намного дороже в эксплуатации. Судите сами – если комплект колодок для старых механизмов обходится примерно в 600 рублей, то для нового механизма цена такого комплекта может доходить до 6 тысяч рублей.

Конечно, матерые уазоводы могут решить этот вопрос еще дешевле, переклепав накладки, но мы пока об этом варианте говорить не будем.

Итак, есть ли вариант немного сэкономить, купив комплект новых колодок? Есть! Вашему вниманию предлагается комплект Allied Nippon (артикул ABS 4502). Он не «выпадает» при поиске аналогов в интернет-магазинах, поэтому о нем мало кто знает.

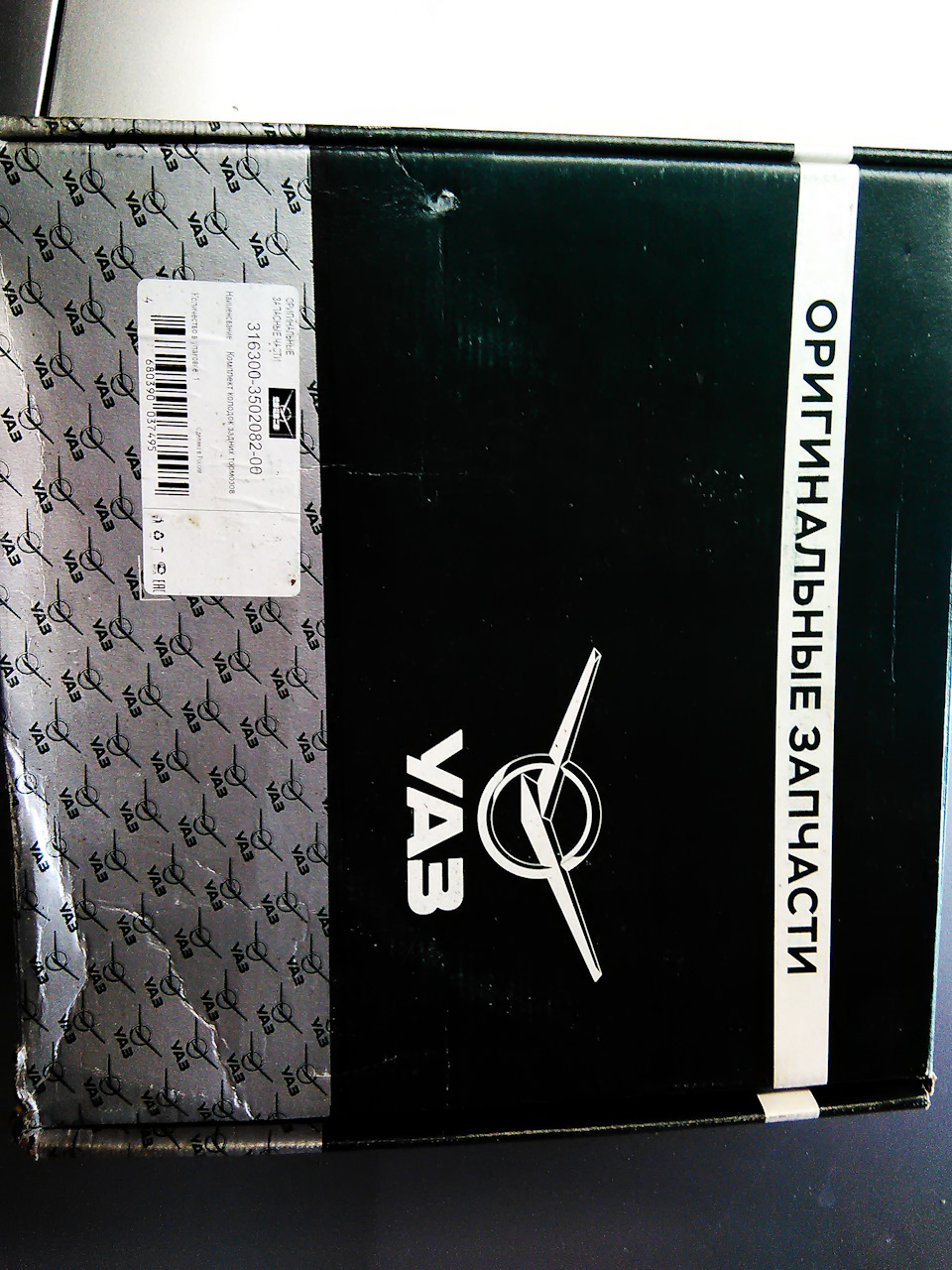

Рассмотрим комплект повнимательнее – колодки, какая-то инструкция (которую вряд ли кто-то будет читать), подарочная салфетка и, что немаловажно, новые клинышки. Чего не хватает? Правильно, не хватает рычага, который подцепляется к тросикам «ручника». Но это не должно никого останавливать – скручиваем эти рычаги с предыдущих колодок и voilà, комплект за полцены у вас готов.

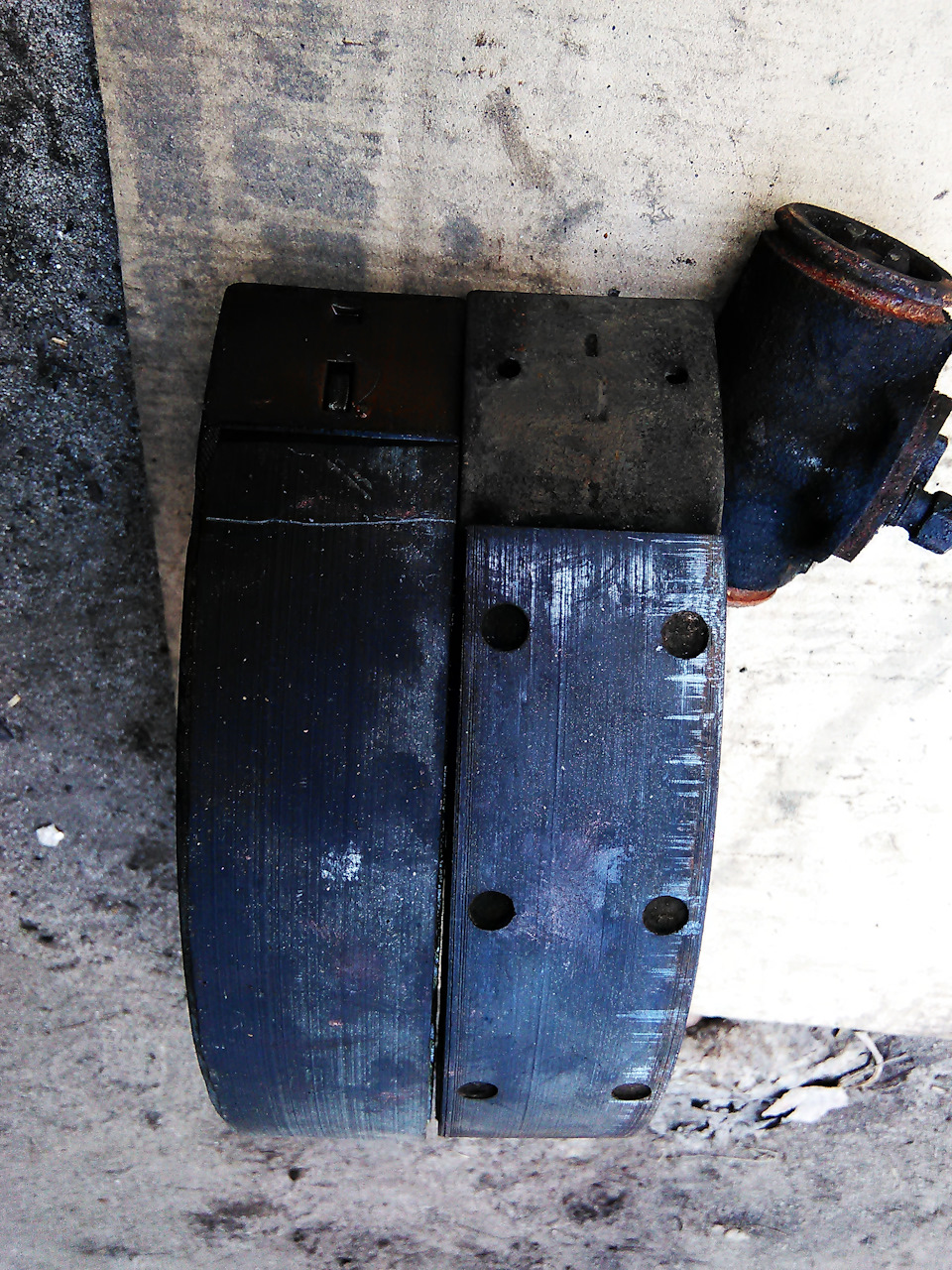

На фото: новые (слева) и старые (справа) тормозные колодки.

На фото: новые колодки собраны и установлены на место

Замена задних тормозных колодок уаз патриот видео

Всем привет.

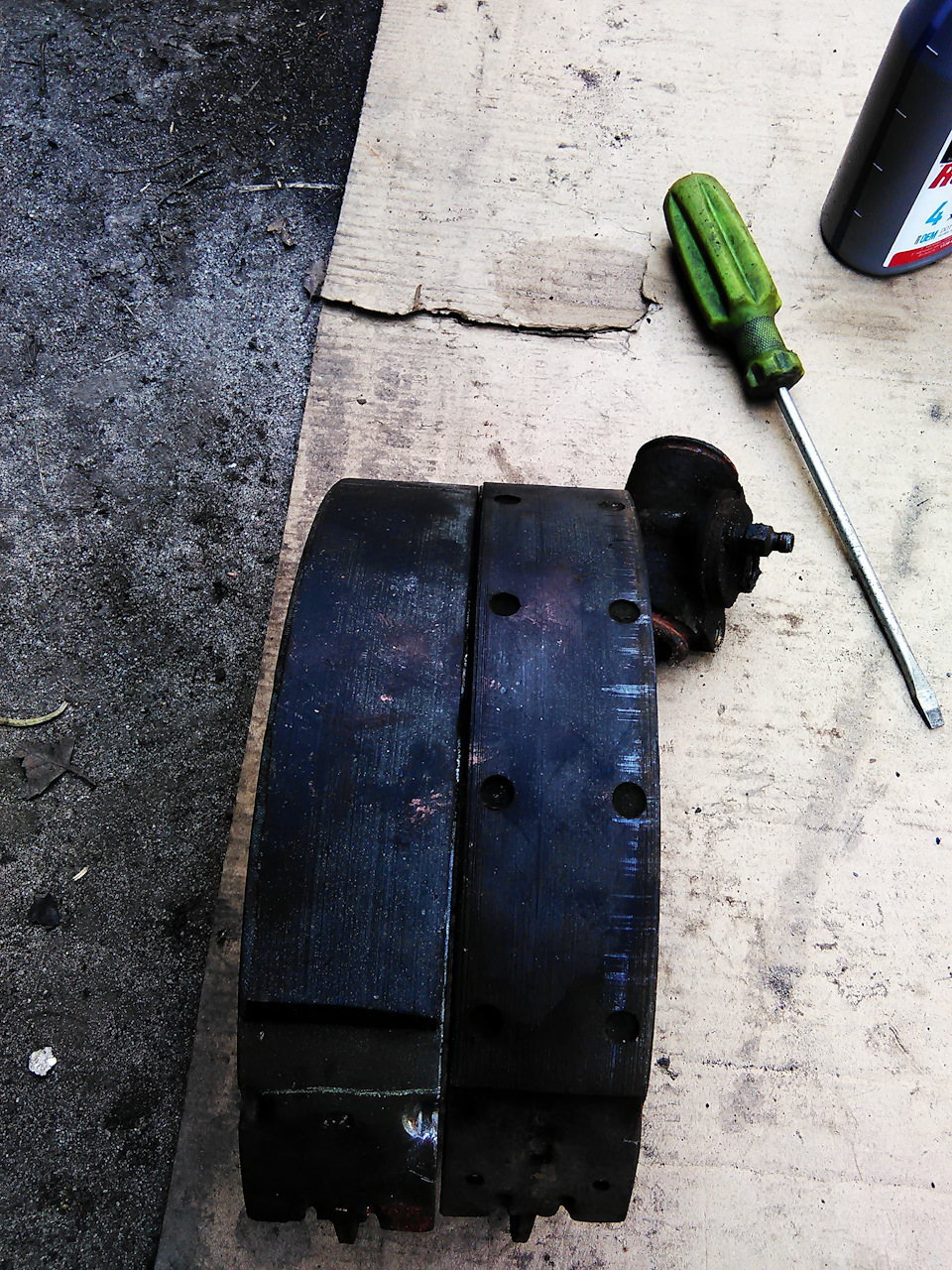

На прошедших выходных занимался машиной. По плану нужно было поменять задние колодки, заменить карданный вал и масло в двигателе.

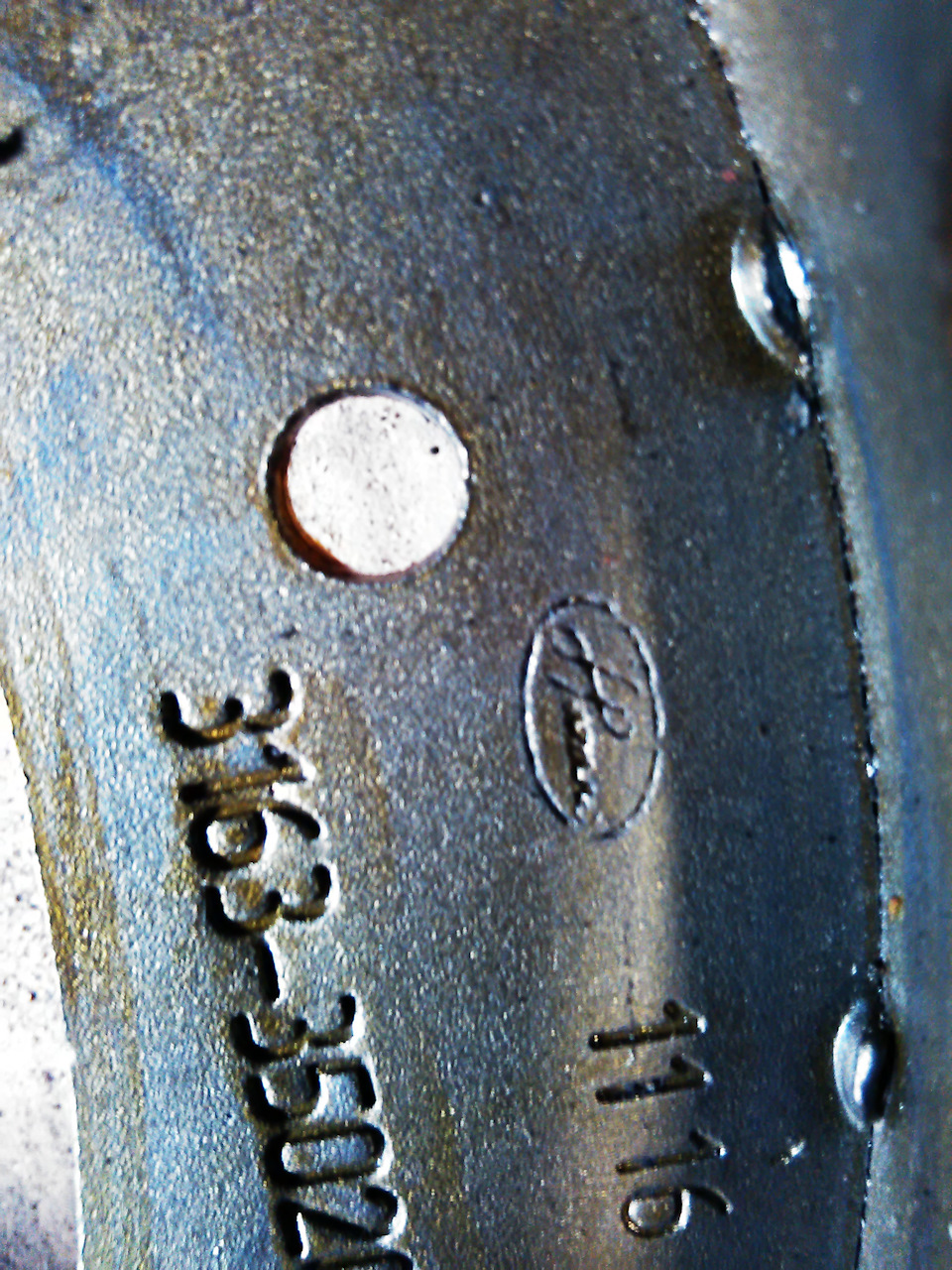

И так утром приступил. Начал с колодок т.к. левый барабан начал греться. Разобрал и увидел картину маслом. Колодки стерты практически до заклепок, солдатик на одной колодке сорвало и заклинил рабочий тормозной цилиндр. Пошел купил новый рабочий цилиндр ГАЗелячий. Поставил новые колодки и тут началось! Барабан не лезет совсем. Распустил максимально тросы ручника, не помогает. Взял болгарку и снял буртик с барабана и фаску с колодок, опять ни фига. Пришлось брать наждачку и вручную тереть до опупения. Кое как натягул барабан. Но от рук он не проворачивается. Решил прикатать его вот таким образом

Нам поступило с сайта сообщение от Вас: «Есть вопрос по вашей продукции.
Купил задние тормозные колодки на обновленный УАЗ Патриот. Вопрос как их
ставит? Они не устанавливаются ни каким образом. Т.к. явно сделаны под
расточку тормозного барабана. Потратил
целый рабочий день и не смог установить тормозной барабан на колодки
вашего производства, которые продаются в оригинальной упаковке УАЗ.
Убедительная просьба, не издевайтесь так над людьми».

Не совсем понятен Ваш гнев, так как мы не продаем задние колодки УАЗ на
вторичном рынке. Мы их поставляем на конвейер.

Получается, автозавод указал не правильную применяемость на упаковке,
т.к. на обновленный Патриот мы только начали поставлять в малых
количествах, и вряд ли они идут в продажу.

Вы можете прислать фотографию упаковки с указанием номера?

—
С уважением,
Домарев Сергей Александрович
заместитель коммерческого директора-
начальник отдела маркетинга и рекламы
ООО ПО «Начало», г.Набережные Челны

В ответ я им все прислал, как итог меня перекинули на Департамент обеспечения комплектующими, материалами.
Что значит пишут
Добрый день.

В наш адрес поступило обращение от компании ООО ПО «Начало».

С целью урегулирования данной проблемы предлагаю несколько вариантов.

1) Сдача в магазин там где был куплен товар с указанием причины, проблемы. В этом случае до нашего предприятия оперативно доведут дилеры. (расходы компенсирует магазин)

2) Связаться со службой качества ООО «УАЗ» тел.406038 Фролов Вячеслав Александрович

Служба качества производства автокомпонентов

+ нужен будет чек и упаковка. (думаю они Вам смогут оперативно помочь.)
Но денежный вопрос меня уже мало волновал. Хотелось бы покупать нормальные запчасти а не «поделки дяди Федора»
На вопрос, что купить что бы это нормально встало, тишина.

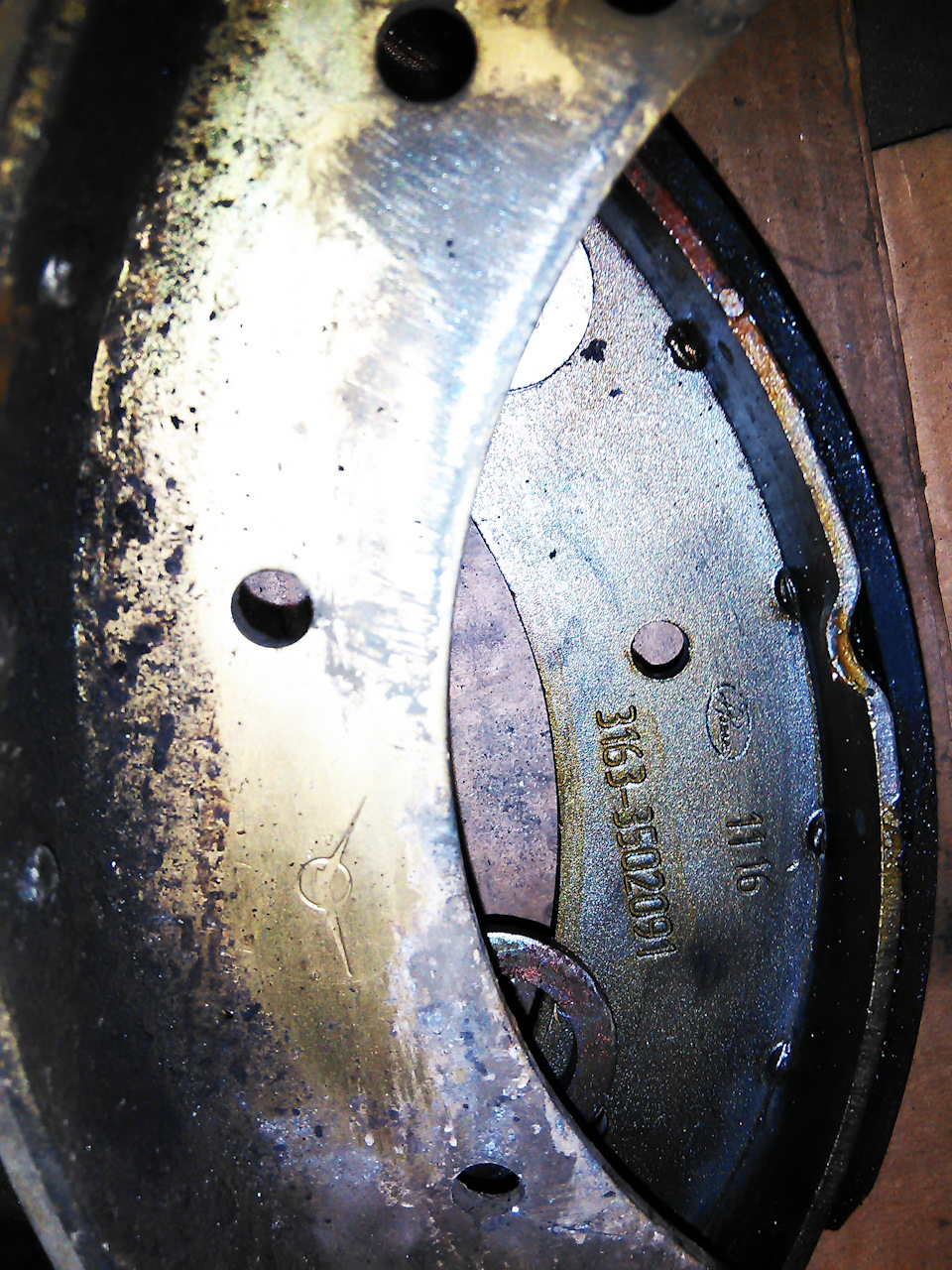

Вот такие вот дела. Через 10-15 т.км. как подсотрутся новые колодки, подкину еще две новых. А на свои родные наклепаю сам тормозные накладки. И положу в запас.
П.С. После таких мучений реально задумался об установке задних дисковых тормозов. Лучше один раз потратиться, но потом ездить и не горевать.
Всем добра и хороших тормозов! Репост приветствуется.

В каждом современном автомобиле имеется тормозная система, благодаря которой происходит замедление или полная остановка транспортного средства. Эта система обеспечивает безопасное передвижение на дороге, и включает в себя множество элементов, одни из которых являются тормозные колодки. У большинства современных автомобилей передние и задние колодки дискового типа, а вот у UAZ Patriot тормозные колодки барабанного типа. Именно о них и пойдет речь в этой статье.

Устройство

Если рассматривать задние тормозные колодки УАЗ Патриот более подробно, можно увидеть что они представляют собой конструкцию состоящую из пары металлических дугообразных деталей, верхний слой которых имеет фрикционный материал, с низким показателем скольжения. Благодаря специальному основанию колодки крепятся внутри барабана. Когда происходит нажатие на тормоз, механизм начинает воздействовать на поршень, который в свою очередь предает усилия на колодки, которые начинают прижиматься к барабану, в результате происходит торможение колеса.

Выбор

Когда устройство начинает изнашиваться, появляется неприятный скрежет в районе колес. Причиной неприятного звука как правило является не износ фрикционной части, а состав из которого изготовлено изделие, так как часто в составе присутствует асбест, и как результат на барабане начинает оседать пыль, которая приводит к скрипу.

Одними из распространённых фирм производителей являются:

Особенностью тормозного элемента на УАЗе Патриот является то, что задние устройства разной длины, одна короче, а другая длиннее. Каталожный номер изделия следующий-12-3501090.

Замена

Меняются задние колодки в следующих случаях:

• При толщине накладки меньше 1,5 миллиметров;
• Накладка имеет следы замасленности;
• У фрикционной части или у стального основания есть механические повреждения.

Перед началом работы из бачка нужно откачать тормозную жидкость, иначе она во время замены вытечет.

После этого можно переходит к работе:

1. Первым делом снимается заднее колесо;
2. Демонтируется тормозной барабан;
3. У рабочего цилиндра снимается резиновый колпачек;
4. С колодки снимается стяжная пружина, для этого изделие разводится по сторонам;
5. Одной рукой следует нажать на верхнюю чашу, а второй нужно у прижимной пружины поддерживать стержень, после чего ее необходимо провернуть на 90 градусов;
6. Извлекается нижняя и верхняя чашки;
7. Демонтируется стержень пружины, после чего откручивается гайка которая крепит опорный палец;
8. Снимается палец и извлекается износившееся изделие.

Таким же образом замена происходит и на втором колесе. После этого все детали проверяются на износ, и в случае необходимости меняются. Прежде чем производить установку новой детали, тормозной щит желательно обработать специальной тугоплавкой смазкой, после смазки от фиксатора освобождаются поршни и на УАЗ Патриот устанавливаются новые колодки.

Полезное видео

От исправности тормозных элементов, зависит безопасность передвижения, поэтому необходимо следить за их состоянием, и в случае необходимости сразу производить замену.

Перестал держать ручник. Совсем. Пропадал постепенно. Плюс сам поспособствовал, в запаре несколько раз трогался забыв снять…

Все никак не доходили руки разобраться и сделать. На прошлой машине (спортаж I) при регулярных выездах в грязь довольно быстро изнашивались задние барабанные колодки, подумал что и тут так. И все дело с ручником отсюда.

Вместе с новой электронной раздаткой на машине изменилась и конструкция ручника. Он теперь тросами приводится на задние колодки.

Охренел от цен на колодки нового образца (их стали ставить на машины вместе с РК Даймос).
Оказалось колодки идут в сборе с некоторыми деталями креплений привода ручника и тормозного механизма, отсюда и цена. Сторонние производители еще не делают, а родные дорогие. К тому же они все четыре разные, как раз из-за сменных деталей.

Нашел в УАЗ-профи отдельно колодки. но часть деталей на родных приклепана, колхозить на коленке в первый раз крепление к колодкам не решился. Купил родные.

Отчетов о замене и регулировке новых колодок особо не нашел, руководствоваться было нечем. Ну да не впервой
На выходных на даче приступил. Упоры под колеса, поддомкратил, скинул колесо. Винты крепления тормозного барабана открутились только с помощью зубила. Аккуратный умеренный удар в паз винта и пошло
Руками барабаны не снялись, но с помощью трех болтов М8 в штатные места спрессовались легко.

Все зафоткал, чтоб не перепутать и приступил к замене.

Октрутил оба опорных пальца внизу колодок, далее последовательность снятия-надевания всех этих пружинок не помню, но с помощью нескольких отверток и раздвижных пассатижей нормально все снялось-оделось. Пальцы поставил по книжке, метками друг к другу. Гайки не затягивал. После одевания барабана несколько раз понажимал тормоз и вращением пальцев ключем на 6 попробовал развести колодки. Особо ничего не развелось, пальцы практически не повернулись, сразу сопротивление. Логично в принципе, колодки новые, а износа барабана практически нет.

При сборке и установке колодок на место необходимо растянуть пружину и поднять в верхнее положение регулировочный клин (на фото обведено красным овалом).

Чтоб он оставался на месте до окончательной сборки, на нем и соответствующей колодке есть отверстия, совмещаем их и для фиксации вставляем подходящий стержень/болт (подойдет М8 средней длинны). После сборки стержень вынимаем.

Насколько я понял именно этим клином и пружиной регулируется самоподвод ручника.

В моем случае механизм закис напрочь, усилия пружины для опускания клина не хватало и через некоторое время при небольшом износе колодок ручник перестал держать.

Клин с одной стороны зубчатый, ответная часть, куда он прижимается на колодках тоже зубчатая. Зубцы не самые мелкие, возможно это поспособствовало закисанию. На новых колодках на ответной части зубцы гораздо мельче… (выделено еще одним овалом на фото установленных новых колодок).

Интересно, это просто неаккуратность производителя (случайность) или завод таки борется с проблемой. Зацепление должно так стать поменьше, клин ходить более легко…

Колодки у меня были еще хорошие, разница между старыми и новыми максимум 1 мм (на одной паре, на остальных меньше) можно было и не менять, но раз уж разобрал и были новые, то поменял. Старые в ЗИП. К тому же потом в спокойной обстановке можно будет рассверлить заклепки и подобрать соответствующие болты на замену, чтоб больше не покупать дорогие родные колодки.

Все собрал. Попробовал ручник, подергал несколько раз для саморегулировки… Появился, но слабоват. Еще разок скинул барабан, посмотрел, на вид все работает, движется… Сложно определить так ли как надо, перемещения там не большие, опыта нет, сравнить не с чем. Собрал обратно. На механизме под днищем немного увеличил натяжение тросика ручника, стало лучше.
Проделал все тоже самое со вторым колесом. Окончательно собрал, подтянул тросики.

Теперь больше крутить настройки тросов некуда, натяжение почти максимально. Если ослабить — ручник поднимается на большое количество щелчков и держать перестает. Еще чуть-чуть растянутся и менять троса похоже

Отдельное «спасибо» за конструкцию кронштейна натяжения тросов — гайки расположены аккурат со стороны кардана, очень «удобно» крутить, ключи упираются, ход ключей никакой (последнее фото). Ключи большие (24 вроде), очень удобно :(( Особенно учитывая что все это закисает неслабо… Вот чтоб не расположить все это зеркально? Места вагон было бы. Вопрос походу риторический.

Интересно, все ли правильно сделал? Остались некоторые сомнения. Кто что скажет?

Как итог сделанного — ручник держит, все работает.

Замена тормозных колодок УАЗ Патриот

От эффективной работы тормозной системы зависит не только управляемость машины, но и, прежде всего, ваша безопасность. Обслуживание тормозной системы требует регулярной проверки допустимых размеров тормозных колодок, которые меняются в процессе износа. В случае отклонения от нормативов, тормозные колодки подлежат замене. В этой статье мы расскажем об особенностях замены колодок, о допустимом износе, после которого они подлежат замене и непосредственно о процессе замены передних тормозных колодок на УАЗ Патриот.

Критерии и особенности для замены тормозных колодок на УАЗ Патриот (передних)

Тормозные колодки должны меняться на новые с двух сторон, одновременно, то есть комплектом 4 штуки, по 2 с каждой стороны.

Основным критерием при замене тормозных колодок является их износ. Толщина накладок на колодках не должна быть менее 1,5-2 мм. Также при проверке тормозных колодок проверяйте и износ тормозного диска. Его толщина не должна быть менее 20,4 мм.

Если на колодках или на диске обнаружены следы неравномерного износа, то колодки лучше заменить, а диск «пропылить» (проточить).

Процесс замены передних тормозных колодок на УАЗ Патриот

При замене передних тормозных колодок на машине УАЗ Патриот необходимо поддомкратить машину и снять колесо. Колесо крепится на 5 гайках.

Далее ключом на 12 откручиваем два болта прижимной пружины, которая удерживает тормозные колодки на своих местах.

Теперь отжимаем с помощью подручного инструмента поршни, чтобы извлечь колодки со своих мест.

Для того чтобы равномерно отжать колодку лучше использовать два инструмента, снизу и сверху. Извлекаем колодки. Первую …

Теперь аккуратно, чтобы не повредить пыльники, отводим тормозные цилиндры. В это время необходимо контролировать объем жидкости в бачке под тормозную жидкость, чтобы она не вылилась из него. При необходимости жидкость можно откачать с помощью шприца. Вставляем новые тормозные колодки на место.

Прикручиваем обратно опорную пружину, удерживающую колодки в суппорте.

Замену передних тормозных колодок на машине УАЗ Патриот можно считать завершенной. Остается лишь поставить колесо на место и снять машину с домкрата.
Первые километры ездите аккуратно, так как колодки еще не притерлись к дискам и эффективность торможения может быть ниже, чем обычно.

Как развести задние колодки уаз патриот

Сборочные узлы, комплектующие и запчасти автомобилей УАЗ Патриот, УАЗ Хантер, УАЗ-31512, 31514, 31519, УАЗ-469, УАЗ-3303, 3909, УАЗ-452, 3962, УАЗ-2206, 3741

Детали механизма заднего тормоза УАЗ-Патриот

Регулировка тормозных механизмов задних колес УАЗ-Патриот

— Вывесите колесо, тормозной механизм которого необходимо отрегулировать.

— Немного отверните гайки опорных пальцев и установите опорные пальцы в начальное положение (метки на торцах опорных пальцев должны быть направлены друг на друга).

— Нажимая на педаль тормоза (это должен сделать помощник) с постоянным усилием 120–150 Н (12–15 кгс), поверните опорные пальцы так, чтобы концы колодок со стороны пальцев уперлись в тормозной барабан (момент соприкосновения колодок с барабаном определите по увеличению сопротивления при поворачивании опорного пальца).

— Аналогично отрегулируйте положение второй колодки.

— Удерживая опорные пальцы от проворачивания, затяните гайки опорных пальцев.

— Отпустите педаль и убедитесь, что колесо вращается свободно, без задевания барабана о колодки. При необходимости повторите регулировку.

Рис. 5. Детали механизма заднего тормоза УАЗ-Патриот

1 – опорные пальцы; 2 – втулки опорных пальцев; 3 – стержни прижимных пружин; 4 – нижние чашки прижимных пружин; 5 – прижимные пружины; 6 – верхние чашки прижимных пружин; 7 – передняя тормозная колодка; 8 – стяжная пружина; 9 – пластина опорных пальцев; 10 – задняя тормозная колодка

Задние тормозные колодки УАЗ-Патриот

Работы по проверке степени износа задних тормозных колодок УАЗ-Патриот:

— Установите автомобиль на подъемник или подставки.

— Проверьте состояние колодок. Если их толщина меньше 1,5–2,0 мм, замените колодки.

— При наличии на рабочей поверхности диска задиров, глубоких рисок и других дефектов, увеличивающих износ колодок и уменьшающих эффективность торможения, а также в случае повышенного бокового биения диска, вызывающего вибрации при торможении, замените диск.

— В специализированных мастерских такой диск можно проточить и прошлифовать с обеих сторон на одинаковую глубину, но после обработки толщина диска должна быть не меньше минимально допустимой.

— Минимально допустимая толщина тормозного диска 20,4 мм.

— Если толщина одного из дисков меньше указанного значения, замените оба диска.

— При замене тормозных дисков обязательно замените тормозные колодки новым комплектом.

— Снимите заднее колесо, снимите тормозной барабан и проверьте состояние задних тормозных колодок УАЗ-Патриот.

— Если толщина клееных накладок менее 1,5 мм и если на клепаных колодках заклепки утопают менее чем на 0,5 мм, замените колодки.

— При наличии на рабочей поверхности тормозного барабана задиров, глубоких рисок и других дефектов, увеличивающих износ колодок и уменьшающих эффективность торможения, а также в случае повышенного бокового биения диска, вызывающего вибрации при торможении, замените барабан.

— В специализированных мастерских тормозные барабаны можно расточить, но после обработки максимальный диаметр барабана должен быть не больше максимально допустимого.

— Максимально допустимый диаметр тормозного диска 281 мм.

— Если толщина одного из дисков меньше указанного значения, замените оба диска.

— При замене тормозных дисков обязательно замените и тормозные колодки новым комплектом.

Заменяйте задние тормозные колодки УАЗ-Патриот в следующих случаях:

– толщина фрикционных накладок меньше минимального значения (1,5–2 мм);
– поверхность накладок замаслена;
– фрикционная накладка непрочно соединена с основанием;
– на накладках образовались глубокие борозды и сколы.

Операции по замене задних тормозных колодок УАЗ-Патриот:

— Если уровень тормозной жидкости в бачке главного тормозного цилиндра находится на метке «MAX» или приближается к ней, откачайте из бачка часть жидкости. Иначе при замене колодок она может выплеснуться.

— Снимите тормозной барабан.

— Снимите защитный колпачок и, оперев отвертку на тормозной цилиндр, выведите стяжную пружину из зацепления с колодкой.

— Разведите тормозные колодки УАЗ-Патриот и снимите стяжную пружину.

— Удерживая стержень прижимной пружины, нажмите на верхнюю чашку, поверните ее на 90° и снимите верхнюю чашку, прижимную пружину и нижнюю чашку.

— Извлеките стержень прижимной пружины.

— Удерживая опорный палец от проворачивания, отверните гайку его крепления и извлеките палец.

— Снимите колодку и втулку опорного пальца.

— Аналогично снимите вторую колодку. При этом снимется пластина опорных пальцев.

— Очистите от загрязнений и осмотрите детали тормозного механизма (рис. 5). Деформированные или сильно корродированные детали замените.

— Сильно растянутые, потерявшие упругость и искривленные пружины замените.

— На места трения тормозных колодок УАЗ-Патриот о тормозной щит нанесите тугоплавкую смазку для тормозных механизмов.

— Освободите поршни рабочего цилиндра от фиксирующего приспособления, раздвижными пассатижами сожмите поршни рабочего цилиндра и установите тормозные колодки.

— Установите тормозной барабан.

— Установите на место колесо и отрегулируйте зазор между тормозными колодками и барабаном.

— Аналогично замените тормозные колодки тормозного механизма другого колеса.

Замена барабана заднего тормоза УАЗ-Патриот

Тормозной барабан снимают для замены при его повреждении или износе рабочей поверхности (максимально допустимый диаметр рабочей поверхности барабана автомобиля 281 мм), а также для контроля состояния тормозных механизмов, замены тормозных колодок и рабочего цилиндра.

Задние тормозные барабаны заменяйте парами (левый и правый одновременно).

Работы по замене заднего тормозного барабана УАЗ-Патриот:

— Снимите левое заднее колесо.

— Выверните три винта крепления тормозного барабана и снимите тормозной барабан.

— Измерьте штангенциркулем диаметр рабочей поверхности. Если диаметр превышает максимально допустимое значение, барабан подлежит замене.

— Сжав тормозные колодки двумя монтажными лопатками, утопите поршни рабочего цилиндра.

— Установите детали в порядке, обратном снятию.

— Аналогично снимите, проверьте и при необходимости замените правый тормозной барабан.

— Отрегулируйте зазор между тормозными колодками и барабаном.

Замена рабочего тормозного цилиндра УАЗ-Патриот

Если в процессе эксплуатации на тормозном барабане и внутренней стороне колеса появились потеки тормозной жидкости или заклинило поршни в цилиндре, замените рабочий цилиндр.

Операции по замене рабочего тормозного цилиндра УАЗ-Патриот:

— Снимите колесо с соответствующей стороны.

— Очистите от грязи место крепления тормозной трубки и болты крепления рабочего цилиндра с обратной стороны тормозного щита.

— Снимите тормозной барабан.

— Отверните гайку крепления тормозной трубки к рабочему тормозному цилиндру, отведите трубку и заглушите ее отверстие, например, колпачком клапана выпуска воздуха.

— Выверните два болта крепления рабочего тормозного цилиндра рабочего тормозного цилиндра УАЗ-Патриот, придерживая его с другой стороны.

— Вставьте две отвертки между колодками и ступицей и, разжав отвертками колодки, снимите рабочий цилиндр.

— Установите рабочий цилиндр в порядке, обратном снятию.

— Удалите воздух из тормозной системы.

— Отрегулируйте тормозные механизмы задних колес.

После того как проведены работы с тормозной системой, ее необходимо отрегулировать, дабы избежать возможных негативных последствий. Чтобы произвести регулировку тормозных механизмов задних колес УАЗ, вывешиваем колесо там, где нам необходимо провести регулировку.

Немного отверните гайки опорных пальцев и установите опорные пальцы в начальное положение.

Нажимая на педаль с постоянным усилием 118–147 Н (12–15 кгс), поверните опорные пальцы так, чтобы концы колодок со стороны пальцев упирались в тормозной барабан (метки на торцах опорных пальцев должны быть расположены, как указано на рис. 2).

Момент соприкосновения колодок с барабаном определите по увеличению сопротивления при поворачивании опорного пальца. В этом положении затяните гайки опорных пальцев, следя за тем, чтобы при этом не повернулись пальцы.

Поверните регулировочные эксцентрики до упора колодок в тормозной барабан, пока колесо не затормозится.

Прекратив нажатие на педаль, поверните регулировочные эксцентрики в обратном направлении настолько, чтобы колеса вращались свободно, без задевания барабана за колодки. При правильной установке новых колодок с неизношенными тормозными барабанами метки «а» на опорных пальцах должны быть расположены, как показано на рисунке или с отклонениями от этого положения в ту или другую сторону до 50°.

Рис. 2 Тормозной механизм заднего колеса: а – метки на опорных пальцах; 1 – опорный палец; 2 – щит; 3 – эксцентрик; 4 –головка оси эксцентрика; 5 –колесный тормозной цилиндр; 6 –перепускной клапан; 7, 13 – тормозные колодки; 8 –защитный колпак; 9 – поршень; 10 – уплотнительные кольца; 11 –пружина поршня; 12 – стяжная пружина

При установке новых колодок, когда фрикционные накладки еще не приработаны к поверхности барабанов, тормозные барабаны после указанной регулировки могут немного нагреваться. После нескольких торможений колодки приработаются, и нагрев прекратится. При сильном нагреве тормозных барабанов немного отведите колодки от тормозного барабана регулировочными эксцентриками.

Смотрите видео о том, как сделать ревизию задних тормозных механизмов на УАЗ Патриот:

В первой части этой статьи практически были рассмотрены подготовительные операции по замене колодок задних колес.

Далее мы будем рассматривать сам процесс снятия и установки колодок.

С помощью специальных клещей для снятия и установки пружин (рис. 1), снимаем стяжную пружину колодок.

Конечно, если нет специального инструмента можно, но осторожно воспользоваться отверткой и пассатижами.

После этого снимаем прижимные пружины колодок для этого:

— нажимаем на верхнюю чашку 1 (рис. 9) прижимной пружины, придерживая при этом стержень с обратной стороны тормозного щита, поворачиваем чашку на 90˚ и извлекаем пружину, чашки и стержень.

Тоже проделываем с другой колодкой.

Отсоединяем трос ручного тормоза.

Отворачиваем гайки опорных пальцев колодок с обратной стороны тормозного щита (рис. 10).

Извлекаем опорные пальцы и аккуратно разбираем детали тормозного механизма.

На рисунке 11 тормозной механизм задних колес в сборе.

После разборки все детали осматриваем, деформированные детали заменяем.

Перед сборкой заднего тормозного механизма нужно ослабить трос ручного тормоза (рис. 12).
